A Planta Baixa, ou desenho de planta de piso, é um aspecto fundamental do design arquitetônico. No âmbito do design digital, o AutoCAD emergiu como uma ferramenta essencial para a criação de desenhos arquitetônicos detalhados e precisos. Vamos mergulhar no porquê de dominar a Planta Baixa no AutoCAD não ser apenas uma habilidade, mas uma parte essencial do kit de ferramentas de qualquer arquiteto. Aqui está o que abordaremos:

• O poder transformador das ferramentas digitais no desenho arquitetônico.
• Como o AutoCAD eleva a precisão e eficiência da Planta Baixa.

Boas práticas na criação desenhos arquitetônicos no AutoCAD

Essas  Dicas de boas práticas no Desenho Arquitetônico no AutoCAD são destinadas a:

• Novos usuários ou profissionais iniciantes:

 Para que já ingressem na produção de desenhos no modo correto e não desenvolvam o espirito aventureiro adotando padrões próprios de trabalho totalmente fora dos que devem ser adotados.

• Usuários veteranos:

Atualizem-se e adotem novos hábitos, busquem pelos novos recursos do programa utilizado, a cada ano são desenvolvidos pelo fabricante (novidades) de modo a acelerar o seu tempo na produção de desenhos, busque sempre por novidades.

 Para isso façamos uma análise das diferentes formas de trabalho:

– Sozinho: é o chamado iniciante aventureiro, vai desenhando conforme seus conhecimentos. Por desconhecer as normas de desenho ele está livre de adoção de boas práticas? É inocente ou culpado por não adotar os padrões sugeridos?

Não! É sempre nosso dever estarmos em busca de atualização! Por isso estude este tutorial.

– Em equipe: ao ser contratado por uma empresa, esqueça os maus hábitos, como os vícios de desenho, em nome da pressa e da comodidade prejudicando a saúde do desenho.  Não usar de desculpas como: aprendi assim, portanto está bom.

O que importa é o resultado! E, nessa altura vem a acomodação nas más práticas eternas que vão passando de desenho a desenho, quando não para usuário.

Planta Baixa AutoCAD – 6 Dicas de Desenho Arquitetônico!

Sendo assim reveja seu modo de desenhar a partir das dicas a seguir:

1- Práticas Profissionais x Desenhista Leigo:

Trabalhe de acordo com é indicado pela ASBEA. Associação Brasileira dos Escritórios de Arquitetura. Habitue-se em desenhar de acordo com a padronização de desenhos ASBEA e ABNT na produção, nomeação, organização e armazenamento dos arquivos. Consulte sempre o site da ASBEA em busca de novidades nessa área

2- Boas práticas do desenhista:

Um fabricante de software é como um fabricante de automóvel, eles sempre aconselham aos seus usuários a correta utilização de suas ferramentas de modo que não haja dano ao sistema, no caso dos softwares nos desenhos é a mesma coisa!

Por isso utilize os comandos corretos e da forma correta e não invente moda, de forma que o seu desenho não nasça doente!

 Hábitos que você jamais deve adotar são EXPLODIR blocos, cotas e hachuras e nada que esteja associado ou agrupado, toda explosão de objeto associado ou ainda atributo é um ato extremamente radical e sempre resulta em consequências danosas irreparáveis ao desenho que podem ser motivo de arrependimento no futuro.

Busque sempre conhecer a estrutura dos elementos antes de radicalizar em uma explosão de atributos impensada.

1.  Tenha cuidado de não desenhar duplas linhas, ao menor sinal de duplicidade de objetos, apague-os imediatamente, assim como também ter o cuidado de não desenhar linhas picadas! Linhas inteiras agilizam o processo de tempo de cópias ou limpeza de elementos de desenho, além de deixar o arquivo mais pesado e ser um péssimo hábito.
2.  Não escalar desenhos: Adote uma escala de trabalho e utilize-a no layout para impressão de desenhos em folhas com diferentes tamanhos ou escalas. Vale a pena e é super fácil. Exceto pelos detalhes de projeto que não mudam nunca, como de uma escada, duto de passagem e outros. Adotar uma escala de trabalho mais conveniente ao seu trabalho vai lhe ajudar também na compreensão e manipulação de inserção de blocos vindos de terceiros.
3.  Abrir a mente para novidades, ser curioso e aberto a mudanças. Buscar conhecer novas versões do programa afim de se localizar nas novas interfaces ao mesmo. Muda-se a interface, mas não se mudam os comandos, por isso você pode e DEVE também conhecer os atalhos dos comandos de modo a otimizar o tempo de produção de desenhos.
4.  De uma forma geral busque trabalhar os elementos do desenho de forma inteligente, abrindo possibilidade de se obter gerenciamento de informação como listagem de blocos, por exemplo.

 3 — Cuidados básicos ao realizar uma Planta Baixa AutoCAD:

Medidas de precaução devem ser adotadas para momentos críticos de emergência ou acidentes durante a utilização do programa na realização do Desenho Arquitetônico no AutoCAD:

1.  Configure sempre o Salvamento Automático do seu desenho para evitar horas de trabalho caso você seja um daqueles que nunca se lembra de salvar o desenho.
2. Faça Backups de seu arquivo periodicamente e aprenda a Recuperar seu arquivo em caso de fechamento automático do programa.
3. Habilite a opção cópias automáticas e renomeie a extensão para .BAK para .DWG e recupere seu arquivo.
4. Ao final de cada trabalho faça uma limpeza em seu desenho, layers e outros elementos ficam só pesando no arquivo, pois isso utilize o comando PURGE para efetuar uma limpeza do que não está sendo utilizado no momento.
5. Aprenda a salvar automaticamente seus arquivos na versão anterior desejada, tendo cuidado com o ano da criação de algumas novidades da versão como TABELAS, ANOTATIVOS, BLOCOS DINAMICOS, BLOCOS PARAMETRICOS, TOOLPALLET. Se você salvar em uma versão que não possui essa facilidade você perde automaticamente essa inovação.

4 — Transporte de arquivos:

Havendo necessidade de enviar seu arquivo para um colega, tenha cuidado, algumas configurações ficam salvas somente no computador e não no arquivo por isso busque sempre utilizar o comando E-transmiti para o envio de todo o conteúdo do mesmo.

Exemplo são as imagens inseridas no desenho assim como as informações de pena, impressão e outros elementos.

O colega receberá seu arquivo completo da mesma forma que você enviou! Só não se esqueça de instruí-lo para fazer o mesmo no reenvio do arquivo para você ou para outros.

5 — Criação ou adoção de um Template padrão saudável

Adote sistemas e rotinas de trabalho saudáveis de modo a gerar um Template sadio que a cada projeto, o mesmo evolua em qualidade e possa ser devidamente utilizado e compartilhado entre outros usuários, sem distorção de elementos ou perca de informação.

Como fazer? Usar além das layers, espessuras de linhas definidos pela ASBEA etc, adotar também um padrão de cotas e textos (utilizar as anotativas), tabelas, blocos dinâmicos e paramétrico, escalas e folhas de impressão padrão.

A Evolução do Desenho Arquitetônico: Do Papel aos Pixels

1. Entendendo os Fundamentos da Planta Baixa no AutoCAD

Iniciar sua jornada no AutoCAD começa com o entendimento dos fundamentos. Vamos explorar como a interface e as ferramentas do software são especialmente voltadas para a criação de plantas de piso precisas.

2. Personalizando Seu Espaço de Trabalho no AutoCAD para Eficiência

Aprenda a personalizar o espaço de trabalho do AutoCAD de acordo com suas necessidades específicas, aumentando a produtividade e reduzindo o tempo de projeto.

3. Utilizando Camadas e Tipos de Linha de Forma Eficaz

Descubra o poder das camadas e tipos de linha na organização e diferenciação dos vários elementos da sua Planta Baixa.

4. Precisão nas Medidas: Dicas e Truques

A precisão é a chave nos desenhos arquitetônicos. Compartilharemos dicas valiosas para garantir que suas medidas sejam exatas.

5. Otimizando Seu Fluxo de Trabalho com Atalhos e Comandos

Acelere seu processo de design com atalhos e comandos essenciais que todo arquiteto deve conhecer.

6. Adicionando Detalhes: Texto, Dimensões e Escalas

Uma Planta Baixa detalhada inclui texto claro, dimensões e escalas. Aprenda a incorporar esses elementos de forma eficaz.

7. A Arte da Revisão: Editando e Atualizando Desenhos

Revisões são parte de qualquer processo de design. Vamos orientá-lo na edição e atualização de seus desenhos com facilidade.

8. Preparando Sua Planta Baixa para Apresentação e Impressão

Finalmente, compreenda as etapas para preparar sua planta de piso para apresentação, garantindo que ela pareça profissional e pronta para a avaliação do cliente.

Curiosidade: Você sabia que o AutoCAD foi lançado pela primeira vez em dezembro de 1982? Desde então, revolucionou a maneira como os arquitetos projetam e apresentam suas ideias!

3 Perguntas Frequentes Exclusivas:

1. Como iniciantes podem se adaptar rapidamente ao uso do AutoCAD para Planta Baixa? Para iniciantes, começar com tutoriais online e praticar comandos básicos pode facilitar significativamente a curva de aprendizado do AutoCAD para Planta Baixa.
2. Quais são alguns erros comuns a evitar ao criar Planta Baixa no AutoCAD? Evitar armadilhas comuns, como negligenciar o gerenciamento de camadas, desconsiderar as configurações de escala e ignorar a vasta biblioteca de recursos do AutoCAD, pode economizar tempo e aprimorar a qualidade de seus projetos.
3. Como o AutoCAD pode ser integrado com outras ferramentas digitais para uma abordagem de design abrangente? O AutoCAD se integra perfeitamente a várias ferramentas digitais, como softwares de modelagem 3D e sistemas BIM (Modelagem de Informações da Construção), permitindo um processo de design mais holístico e eficiente.

6 — Desenho Arquitetônico no AutoCAD: E o mais importante:

Passar adiante essa ideia! A responsabilidade de uso do desenho é de todos do escritório, inclusive de você! E se você trabalha sozinho?

Mesmo nesses casos sempre haverá necessidade de interacambiabilidade com outras disciplinas como Instalações, Estrutura, Bombeiro, etc. Seu desenho deve chegar aos colegas falando a língua de todos! Oriente sempre aos colegas a adoção de boas práticas.

A equipe agradece!

Fuja da Miscelânea de informações desorganizadas, desarranjadas e desencontradas!!! Um desenho caprichado mostra muito sobre a sua personalidade.

Que impressão você deseja passar para os colegas?  Então desenhe com consciência!

Se você deseja obter o TEMPLATE PROJETOS DE PREFEITURA já configurado para projetos legais nos padrões ASBEA desenvolvido por Luciana Paixão acesse  NOSSO SITE .

Conheça o nosso  Template Prefeitura você vai encontrar já pronto para a sua utilização:

• Layers padrão ASBEA prontos para aplicação em seus desenhos.
• CTB: Cores e Espessuras de linhas padrão ASBEA (Incluindo legenda de estrutura a Demolir e Construir)
• TOOLPALLET PREFEITURA: biblioteca com blocos Padrão para Aprovação em Prefeitura para: acessibilidade, anotações, Itens de Arquitetura, Detalhes, Hidrossanitários, Mobiliário básico, paisagismo, Escala Humana, Veículos.

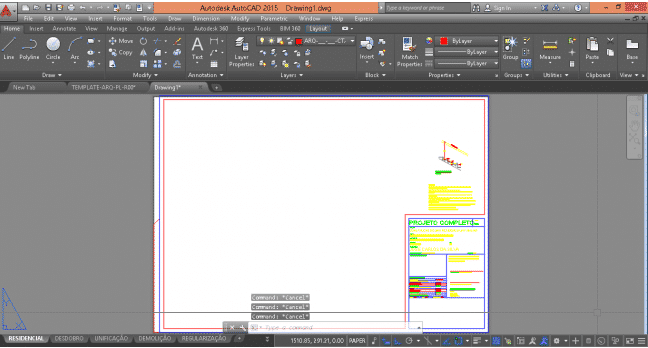

• Apresentação de otimização de desenhos utilizando blocos dinâmicos e paramétricos, incluindo a folha Padrão  PREFEITURA ABNT PARAMÉTRICA para aprovação de projetos: CONSTRUÇÃO DE OBRA NOVA: RESIDENCIAL E COMERCIAL, REGULARIZAÇÃO, DESDOBRO, UNFICAÇÃO, DEMOLIÇÃO E PROJETO SIMPLIFICADO desenvolvida pela nossa parceira Luciana Klein, especialista em AutoCAD avançado e no desenvolvimento de objetos paramétricos:

Tudo pronto e já configurado para escalas de impressão padronizadas.  Não fuja mais das impressões no Layout, você vai aprender a criar os arquivos PDFs nos formatos padrão utilizando elementos anotativos que facilitarão seu trabalho.

Além disso, o curso acompanha TODOS os projetos modelos, memorias e esquemáticos variados para você estudar, aplicar em seus projetos e desenhar no AutoCAD Tutorial.

Desenho Arquitetônico no AutoCAD – 6 Dicas de Boas Práticas!

Não sofra! Garanto a você que em pouco tempo de estudo você conseguirá aprovar seus projetos sem os tão conhecidos e inconveniente vai e vem comunicar-se da prefeitura.

Sabendo o que querem os de técnicos da prefeitura e agindo sobre o que é necessário para fazê-lo corretamente, o tempo de obtenção do alvará do seu projeto será muito menor se comparado as práticas empíricas de tentativa e erro!

E aí, gostou do artigo sobre Planta Baixa AutoCAD – 6 Dicas de Desenho Arquitetônico!?

Conclusão: Percorremos os fundamentos do domínio da Planta Baixa no AutoCAD, dos conceitos básicos aos detalhes mais finos. Lembre-se, o mundo do desenho arquitetônico está em constante evolução, e manter-se atualizado com as últimas ferramentas e técnicas é chave para o sucesso. Continue explorando, aprendendo e se adaptando à paisagem digital da arquitetura.
