Como colocar escala no AutoCAD — Veja na prática como fazer na prática assista ao video completo!

Ao iniciar um desenho no AutoCAD é muito importante que você defina a escala em que você desenvolverá seus desenhos, iniciar um trabalho sem conhecer as unidades de medida do arquivo pode causar muito retrabalho.

———— PUBLICIDADE ————

Confira neste artigo as dicas de como mudar a escala de trabalho no AutoCAD e de quebra ainda te ensinarei como configurar a escala de inserção de objetos (bloco) para que nunca mais importe um bloco pequeno ou exageradamente grande demais!

Escala AutoCAD – Veja como colocar escala no seu desenho!

Muito erroneamente se acredita que  o AutoCAD possui um botão mágico de configuração de escalas, onde o tamanho dos textos, dos objetos, das hachuras, das linhas e cores fiquem todas em concordância com o desenho que estamos desenvolvendo.

Na verdade, o que temos no AutoCAD é uma pré-configuração de sistema de unidade decimal trabalhando em conjunto com outros sistemas de medida.

———— PUBLICIDADE ————

O comando UNIDADES (_UNITS)  controla a precisão e os formatos de exibição de coordenadas, distâncias e ângulos.

O formato, a precisão e outras configurações utilizadas para a exibição de coordenadas, distâncias e ângulos são definidas através desta caixa de diálogo, salvas no desenho atual.

Confira o passo a passo de como mudar a escala do AutoCAD:

Use este procedimento para especificar unidades de desenho em desenhos novos ou existentes.

———— PUBLICIDADE ————

Se você alterar as unidades de desenho, você também poderá especificar se os objetos existentes no desenho serão dimensionados para as novas unidades ou manterão seu tamanho original.

Você também pode especificar se os objetos inseridos de desenhos que usam unidades diferentes são dimensionados para as unidades do desenho atual ou permanecem em seu tamanho original.

Você pode especificar o tipo de unidade e a precisão para unidades lineares, angulares, de área e de volume.

O valor de precisão específica apenas o número de casas decimais exibidas na interface. Eles não têm certeza sobre o número de casas decimais usadas no cálculo no software.

Ao alterar as unidades de desenho, as opções padrão em Área e Volume mudam para refletir as novas unidades de desenho. As opções de escala de desenho na guia Escala também mudam para refletir as novas unidades de desenho.

Como colocar escala no AutoCAD - Veja na prática como fazer!
Como colocar escala no AutoCAD – Veja na prática como fazer!

Como mudar a escala de Inserção do Bloco no AutoCAD?

Se você é colecionador de blocos de AutoCAD você já deve ter notado que algumas vezes ao importar o seu bloco ou objeto no desenho ele se mostra totalmente fora da escala, mas porque isso acontece? Vejamos a seguir.

Onde você plota seu desenho? No Model ou no Layout?

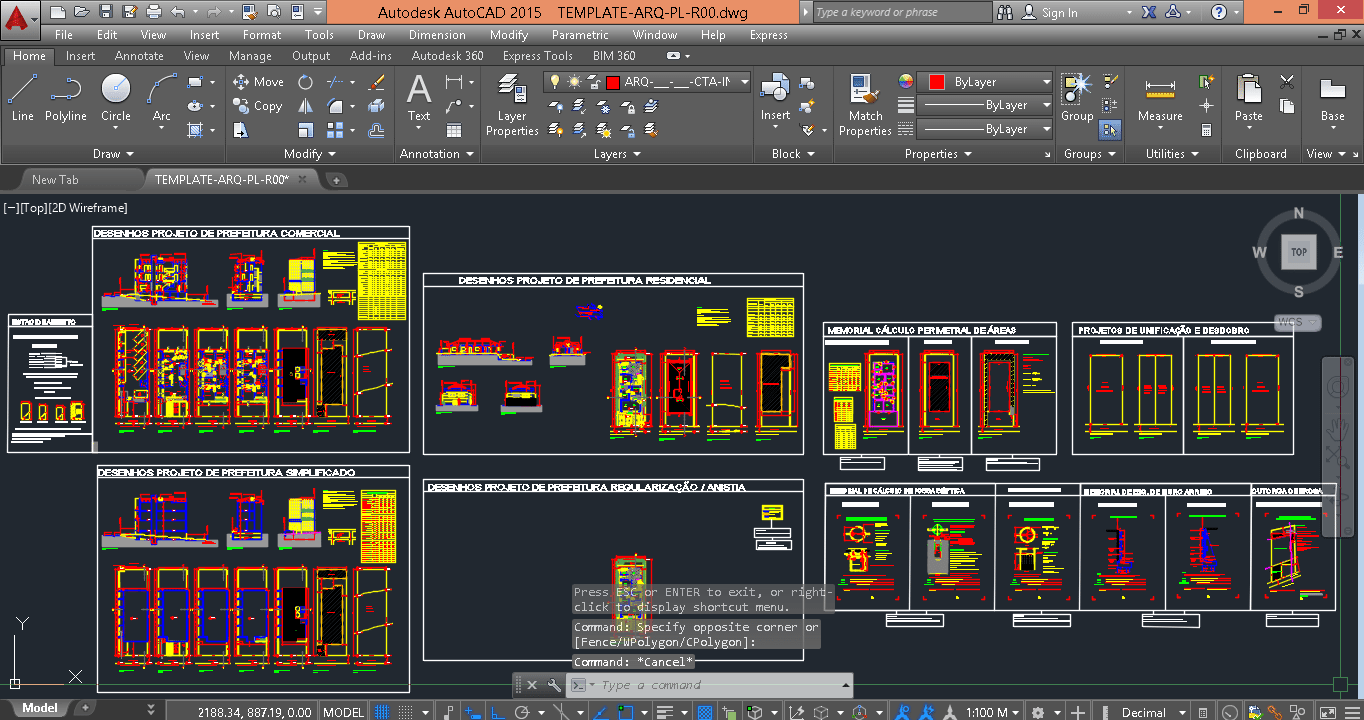

A configuração da escala de um desenho dependerá da forma como você desenvolve o desenho, pois o AutoCAD não trabalha com uma escala em específico.

O plano XY do AutoCAD, por exemplo:

Para ele 1 unidade pode significar 1m, 1mm, 1cm, ou 1km.

Na verdade, pode significar o que você determinar!

Por isso é importante que antes de começar o seu desenho você configure as escalas que irá utilizar em seu projeto.

Escala AutoCAD - Veja como colocar escala no seu desenho!
Como colocar escala no AutoCAD – Veja na prática como fazer!

Isso é muito importante, pois em uma mesma prancha você pode ter 2 ou mais escalas e você não deve jamais escalonar ou escalar desenhos no Model, a área onde de desenvolve os desenhos.

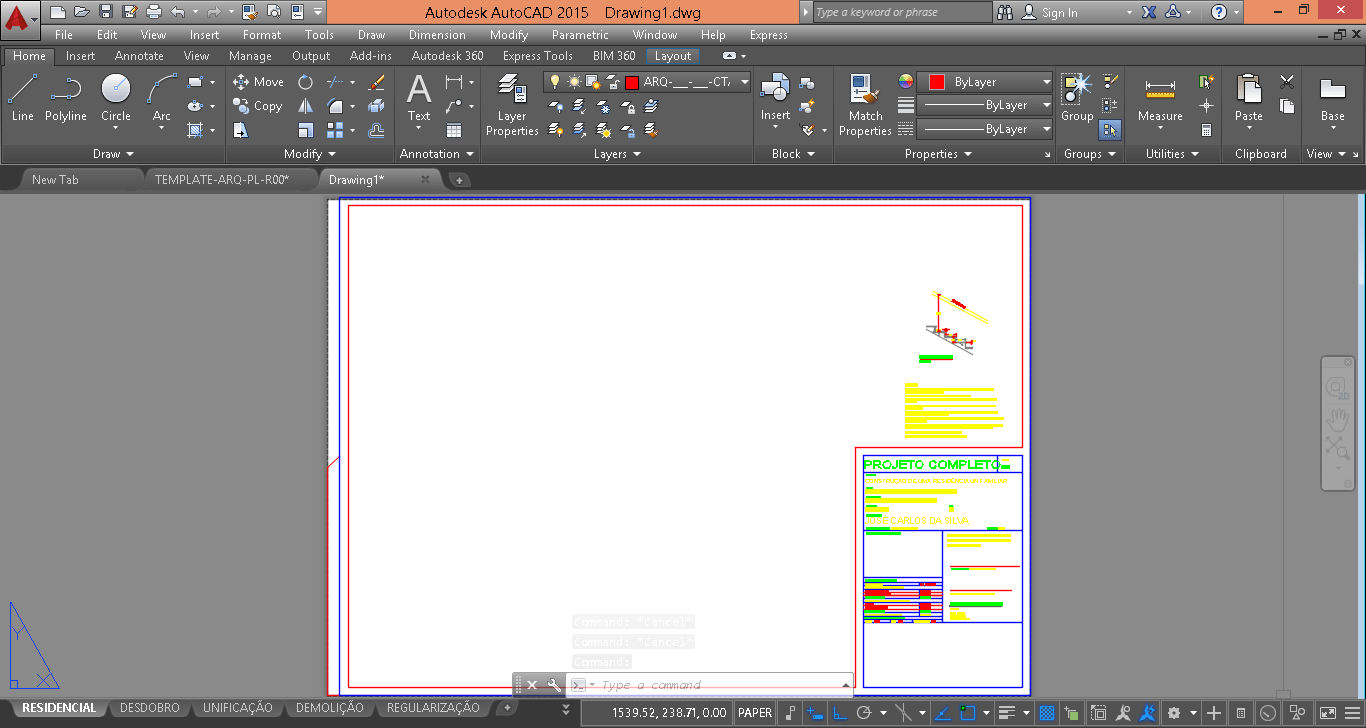

Para você utilizar escalas diferentes em uma mesma prancha é que necessário que você utilize a área de impressão, para isso existe o Layout.

Nunca escale objetos!

Supomos que você precise de um bloco com dimensões maiores que a escala em que você está desenhando.

Se você escalar um bloco de vegetação, por exemplo, em um fator de 0.5 para transformar um desenho em escala 1:200, pode apostar que isso causará um transtorno sem igual.

O problema principal será a cota. Tudo o que for cotado terá o seu valor reduzido pela metade.

O segundo problema será  a configuração dos textos, sairão todos da altura padrão.

Se houver alteração do desenho será necessário re-escalar tudo novamente. Imagine uma vida de vai e volta de escalas? Nada prático.

Por isso existe o Layout! Nele você poderá trabalhar com escalas 1:100, 1:50, 1:20. 1:5,1:1 de maneira correta e eficiente.

Pois, quando você criar as escalas é que você poderá atribuir ao seu desenho através do que chamamos VIEWPORT.

Escala AutoCAD - Veja como colocar escala no seu desenho!
Como colocar escala no AutoCAD – Veja na prática como fazer!

Como mudar a escala no AutoCAD — Veja na prática como fazer!

Então chega de teoria e vamos à prática!

Assista agora a video aula onde mostro na prática como mudar a escala do AutoCAD,  tanto a de trabalho como a de inserção de blocos e deixá-la na escala correta!

YouTube video

Como mudar a escala no AutoCAD — Acerte no tamanho do bloco de uma vez por todas!

Como mudar a escala no AutoCAD – Dicas finais:

Adote uma escala de trabalho e utilize-a no layout para impressão de desenhos em folhas com diferentes tamanhos ou escalas. Vale a pena e é super fácil.

Exceto pelos detalhes de projeto que não mudam nunca, como de uma escada, duto de passagem e outros.

Adotar uma escala de trabalho mais conveniente ao seu trabalho vai lhe ajudar também na compreensão e manipulação de inserção de blocos vindos de terceiros.

Adote sistemas e rotinas de trabalho saudáveis de modo a gerar um Template Sadio que a cada projeto, o mesmo evolua em qualidade e possa ser devidamente utilizado e compartilhado entre outros usuários, sem distorção de elementos ou perca de informação.

Trabalhe sempre buscando adotar as Boas Práticas na Elaboração de Desenhos Arquitetônicos especialmente no AutoCAD e tenha um desenho saudável que ao ser compartilhado não causará problemas ou confusão ao ser alterado.

E aí, gostou do artigo sobre Escala AutoCAD – Veja como colocar escala no seu desenho!

Então deslize a tela para baixo e confira mais dicas como esta e não se esqueça de compartilhar com os amigos!
