Cálculo de escada: como calcular corretamente?
O cálculo de escada é realizado de modo a criar o desenho de uma escada de forma confortável.
Quem nunca se estressou ao calcular o desenho de uma escada? Nada mais comprometedor na arquitetura do que uma escada mal calculada!
Esse artigo veio bem a calhar, já que o cálculo de escadas gera muitas dúvidas em todos os profissionais.
Entretanto, desde se entende o procedimento de calcular o desenho de uma escada corretamente fica muito fácil e você pode calcular qualquer escada, independente da sua forma.
Conteúdo deste artigo:
Elementos para o cálculo de escada.
- Piso: é a superfície horizontal aonde pisa o nosso pé ao subir uma escada. São conhecidos também como degraus da escada;
- Espelho: é a superfície vertical entre um piso (degrau) e outro. Aonde batemos com a ponta do nosso pé ao subir uma escada;
- Patamar: é a superfície horizontal mais cumprida que os pisos (degraus). Servem como descanso ao subir uma escada que vence uma grande altura. Nem toda escada possui patamar;
- Guarda-corpo: é o elemento vertical ao longo das escadas que serve de proteção para as pessoas não caírem da escada;
- Corrimão: é um elemento presente no guarda-corpo da escada e serve para as pessoas apoiarem as mãos ao subir ou descer uma escada.

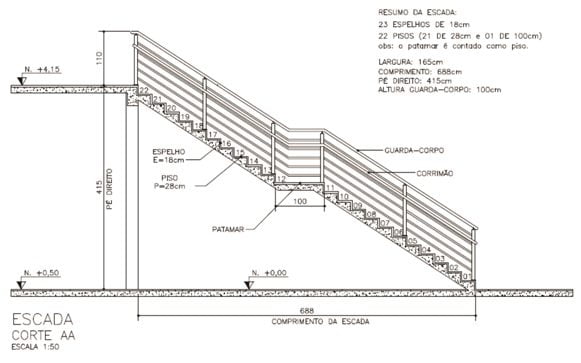

Veja os elementos de uma escada na imagem abaixo:
Cálculo de escada: como calcular corretamente?
Etapa 01 – Cálculo do conforto da escada
Para o cálculo do conforto de escadas (ao subir ou descer) utilizamos sempre a Fórmula de Blondel para calcular o desenho de uma escada corretamente, sendo uma relação entre o tamanho do piso e do espelho da escada.
[adrotate group=”45″]O piso de uma escada comum varia de 25cm a 30cm e o espelho de 16cm a 18cm.
Fórmula de Blondel e exemplo:
Posts que você deverá gostar:
Fórmula de Blondel: 2E + P = +/- 64cm
onde:
E = espelho
P = piso
Assim, se uma escada terá um piso = 28cm (mínimo exigido pelo Corpo de Bombeiros), qual será o seu espelho?
2E + 28 = 64
2E = 64 – 28
2E = 36
E = 18cm
Ou seja, o espelho (E) da escada será de 18cm.
Essa foi a primeira etapa. Nela definimos que a escada do exemplo terá um Piso (P) = 28cm e um Espelho (E) = 18cm.
Guarde esses valores porque vamos utilizá-los na Etapa 02.
Macete 02: os pisos (P) das escadas variam de 25cm a 50cm. As escadas comuns têm pisos entre 25cm e 30cm.
O Corpo de Bombeiros geralmente indica um piso de 28cm no mínimo.
Etapa 02 – Cálculo da quantidade de pisos e espelhos
Agora determinaremos quantos pisos e quantos espelhos terá a nossa escada a partir da altura que temos que vencer do primeiro para o segundo pavimento.
Por exemplo, se a casa tem uma Altura (H) = 288cm do piso do 1 pavimento ao piso do 2 pavimento, qual será o número de espelhos?
Número de espelhos:
Num. E = H/E
Num. E = 288/18
Num. E = 16
Ou seja, a escada terá 16 espelhos de 18cm de altura cada.
onde:
Num. E = número de espelhos.
H = Altura do 1 pavimento ao 2 pavimento.
E = espelho
Macete 03: piso a piso é a distância vertical do piso do primeiro pavimento ao segundo pavimento.
Não é o pé-direito. Pé direito é a distância de piso à laje.
Por fim, nos resta calcular o número de pisos da escada. O número de pisos é o número de espelho menos 1, veja:
Número de pisos:
Se o número de espelhos da nossa escada é 16, qual será o número de pisos? 15.
Num. P = Num. E – 1
Num. P = 16 – 1
Num. P = 15
Ou seja, a escada terá 15 pisos (degraus) de 28cm de comprimento.
onde:
Num. P = número de pisos
Num. E = número de espelhos
Resumo:
Em resumo, a escada do exemplo terá:
– 15 pisos com 28cm de comprimento;
– 16 espelhos com 18cm de altura;
– Para vencer uma distância vertical do piso do 1 pavimento ao piso do 2 pavimento de 288cm.

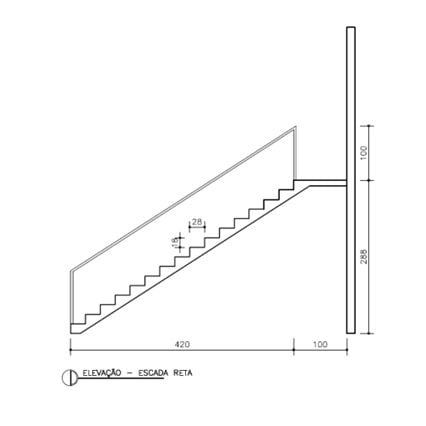

Cálculo de escada – Croqui exemplo de escada:
Largura das escadas
A largura mínima de uma escada de uma edificação residencial unifamiliar (escada de uma casa de dois ou três pavimentos, escada interna de uma cobertura de prédio) deve ser de 80cm. A escada de exemplo está com 100cm de largura, repare na imagem acima.
A largura de escadas de edificações comerciais e residenciais multifamiliares (prédios) devem ser calculadas conforme a legislação do Corpo de Bombeiros de cada Estado brasileiro, geralmente 120cm.
Esse é um tema complicado de absorver as informações, mas com atenção e treino fica fácil calcular qualquer tipo de escada.
Experimente agora calcular o desenho de uma escada para vencer uma altura H=300cm (3 metros) em uma escada com piso de 30cm de largura.
1. Qual o tamanho do espelho?
2. Qual o número de espelhos?
3. Qual o número de pisos?
Se você utilizar o passo a passo e chegar aos valores de:
1. 16,66cm – 2. 18 espelhos – 3. 17 pisos, você acertou!
