A laje protendida utiliza armaduras ativas para introduzir esforços previamente definidos no elemento de concreto. Em vez de depender apenas das armaduras passivas para responder às ações da estrutura, a protensão modifica o estado de tensões da peça e pode contribuir para o controle de deformações e fissuração, além de viabilizar diferentes soluções estruturais.
Isso não significa, porém, que toda laje protendida seja igual, que não possa fissurar ou que sempre seja mais econômica que uma laje convencional. Sistema de protensão, geometria, cargas, apoios, materiais, execução e requisitos do projeto precisam ser analisados em conjunto.
Neste artigo, você vai entender o que é uma laje protendida, como a protensão funciona, quais são os principais sistemas, como ocorre a execução e quais cuidados precisam ser considerados durante a obra e em futuras reformas.
O que é uma laje protendida?
Uma laje protendida é uma estrutura de concreto na qual são utilizadas armaduras ativas que recebem tensão de forma controlada para introduzir esforços no elemento estrutural.
Essas armaduras podem ser constituídas por fios, barras ou cordoalhas, dependendo do sistema adotado. Em determinadas soluções de pisos de edifícios, é comum encontrar cordoalhas de aço associadas a sistemas de pós-tração.
A ideia fundamental é diferente daquela de simplesmente colocar mais aço dentro do concreto. Na protensão, parte da armadura é efetivamente tensionada e a força é transferida ao elemento estrutural de acordo com o sistema utilizado.
Por isso, concreto protendido não é apenas concreto armado com um tipo diferente de aço. Existe uma ação intencional de protensão prevista no projeto estrutural.

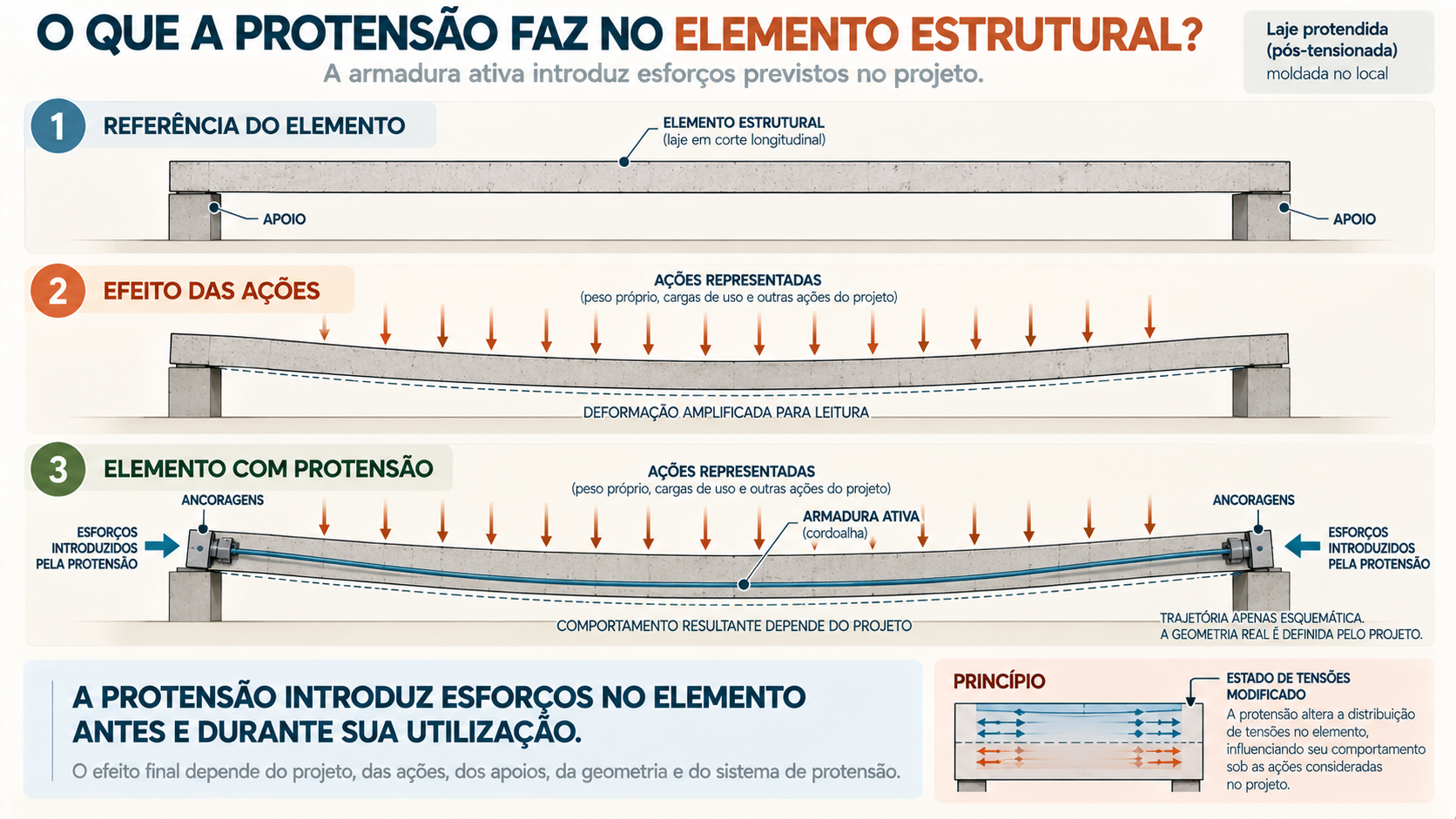

O que significa protender o concreto?
Protender significa introduzir previamente um estado de tensões no elemento estrutural por meio de uma armadura ativa.
De forma simplificada, imagine que a laje receberá ações que tendem a produzir determinadas solicitações e deformações. O projeto pode utilizar a protensão para introduzir esforços que modificam esse comportamento.
Isso permite ao engenheiro estrutural trabalhar com a interação entre geometria da peça, concreto, armaduras, trajetória da protensão, apoios e ações previstas.
Importante: a protensão não torna o concreto “imune” à tração, à fissuração ou às deformações. Esses fenômenos continuam fazendo parte das verificações estruturais e dos estados limites considerados em projeto.
Por que existe aço tensionado dentro da estrutura?
O concreto apresenta excelente aplicação estrutural quando utilizado em conjunto com armaduras adequadamente projetadas. Na protensão, parte do aço é utilizada de maneira ativa para introduzir forças no elemento.
Isso permite modificar as tensões existentes na laje antes e durante sua utilização.

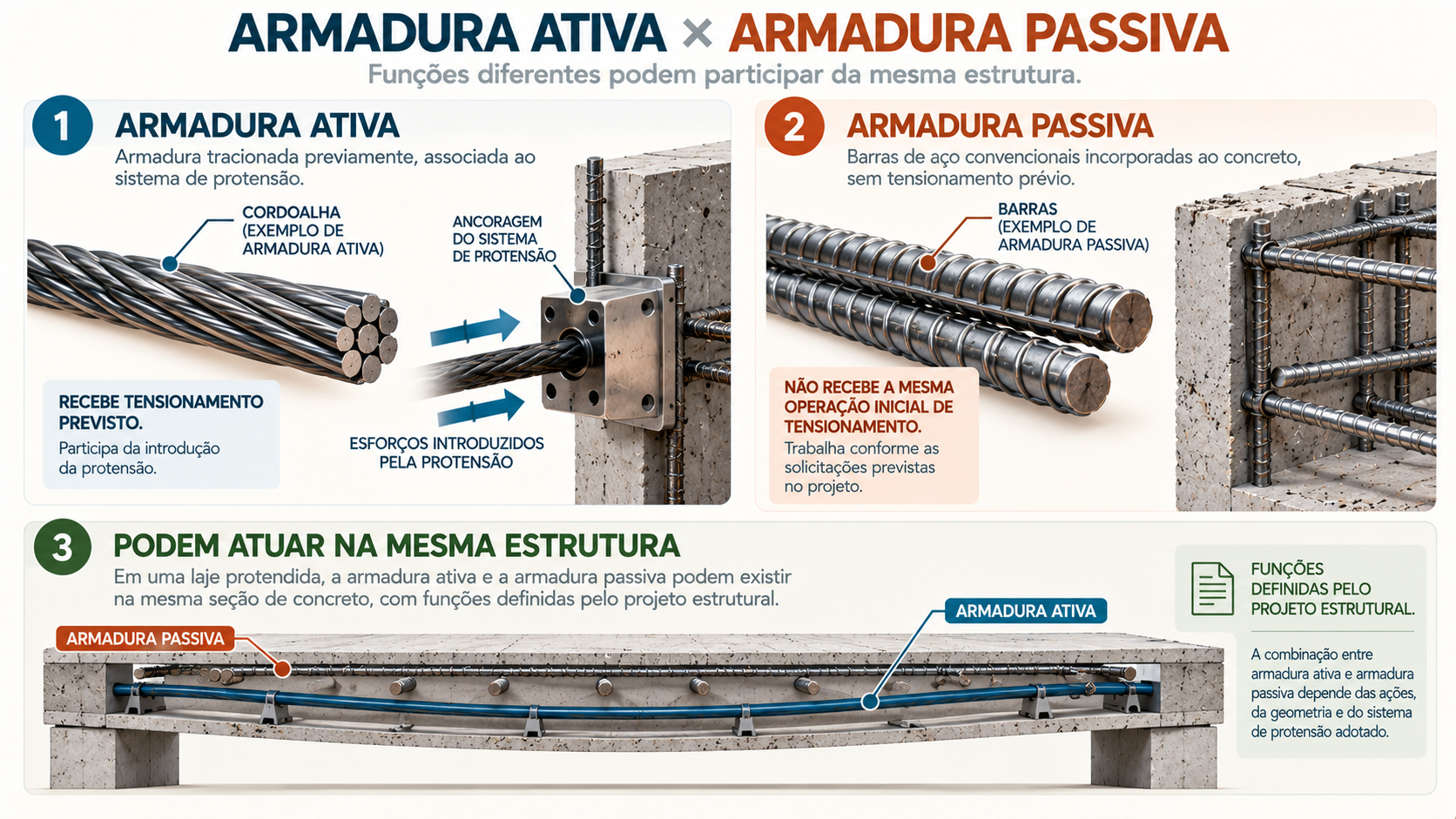

É importante, entretanto, diferenciar armadura ativa de armadura passiva.
O que é armadura ativa?
É a armadura utilizada para introduzir a força de protensão.
Ela recebe tensionamento conforme o sistema e o procedimento especificados no projeto estrutural.
Cordoalhas são exemplos muito conhecidos de armaduras empregadas para essa finalidade.
O que é armadura passiva?
É a armadura que não recebe uma força inicial de protensão da mesma maneira que a armadura ativa.
Barras e telas de aço podem participar da solução estrutural para diferentes funções previstas pelo projetista.
Portanto, a existência de protensão não significa necessariamente a eliminação das armaduras passivas.
Como funciona uma laje protendida?
O funcionamento depende do sistema adotado, mas uma laje pós-tensionada pode ser compreendida, conceitualmente, pela seguinte sequência:
- o engenheiro define o sistema estrutural e a protensão no projeto;
- fôrmas, escoramentos e armaduras são executados conforme a documentação da obra;
- cordoalhas, cabos, bainhas e ancoragens são posicionados conforme o sistema;
- o concreto é lançado e passa pelo processo previsto de cura e controle;
- quando a condição especificada para a etapa é atingida, ocorre o tensionamento da armadura ativa;
- a força é transferida e mantida pelo sistema de protensão;
- são executadas as operações complementares correspondentes ao sistema adotado;
- controles e registros da protensão fazem parte do processo executivo.
Essa sequência é apenas explicativa. Forças de protensão, alongamentos, resistência do concreto no momento da operação, sequência de tensionamento e demais parâmetros são definidos pelo projeto e pelos procedimentos técnicos da obra.

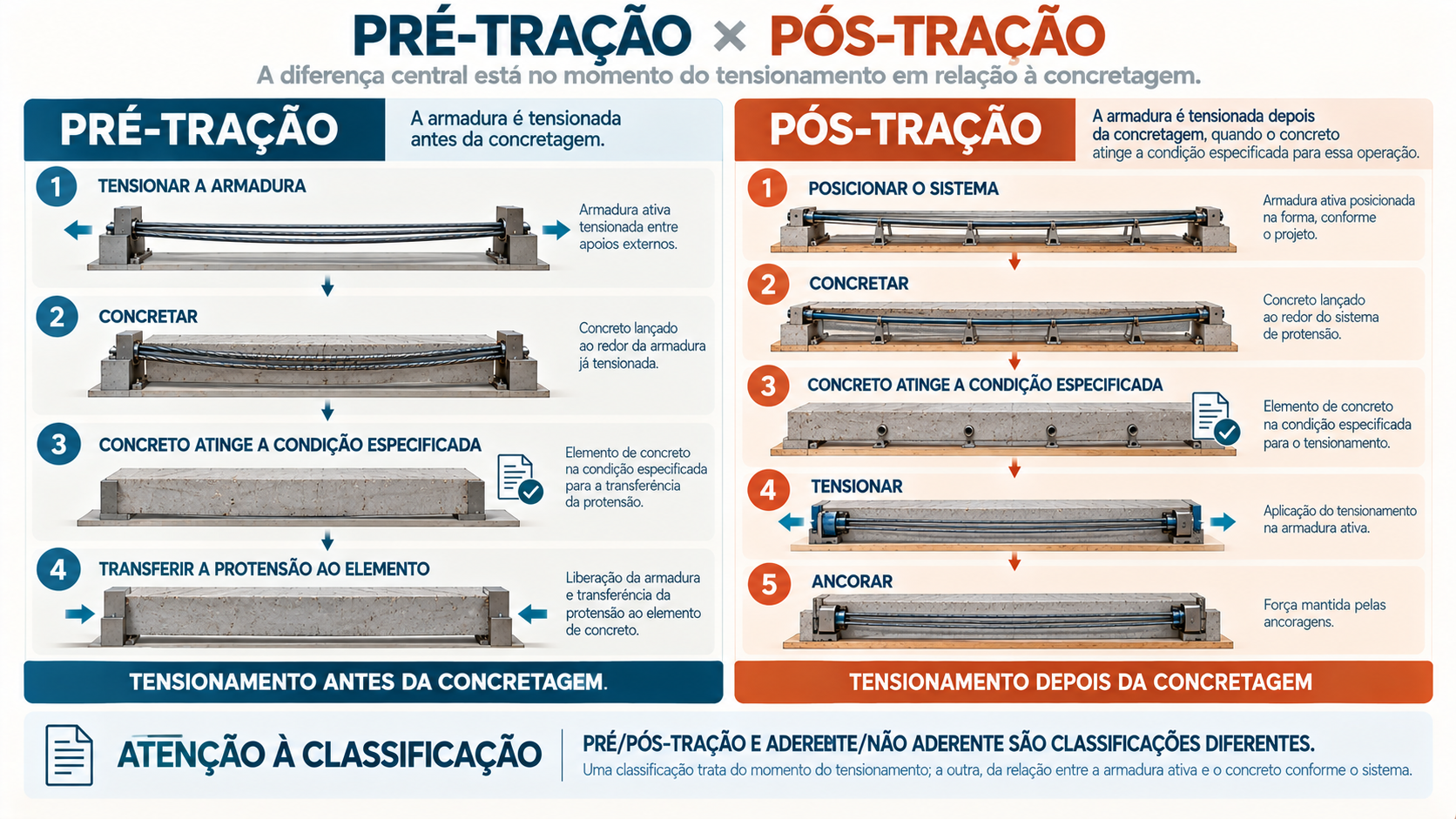

Pré-tração e pós-tração são a mesma coisa?
Não. Os dois termos estão relacionados ao momento em que a armadura ativa é tensionada em relação à concretagem e ao desenvolvimento do elemento estrutural.
Pré-tração
Na pré-tração, a armadura ativa é tensionada antes da concretagem do elemento. Depois que o concreto alcança as condições previstas, ocorre a transferência da protensão para a peça.
Esse princípio é muito associado à produção de determinados elementos pré-fabricados, embora a solução específica dependa do sistema industrial utilizado.
Pós-tração
Na pós-tração, o concreto é executado com os elementos necessários ao sistema e a armadura ativa é tensionada posteriormente, quando o concreto apresenta as condições estabelecidas para essa operação.
É nesse universo que se encontram muitos sistemas empregados em lajes de edifícios.

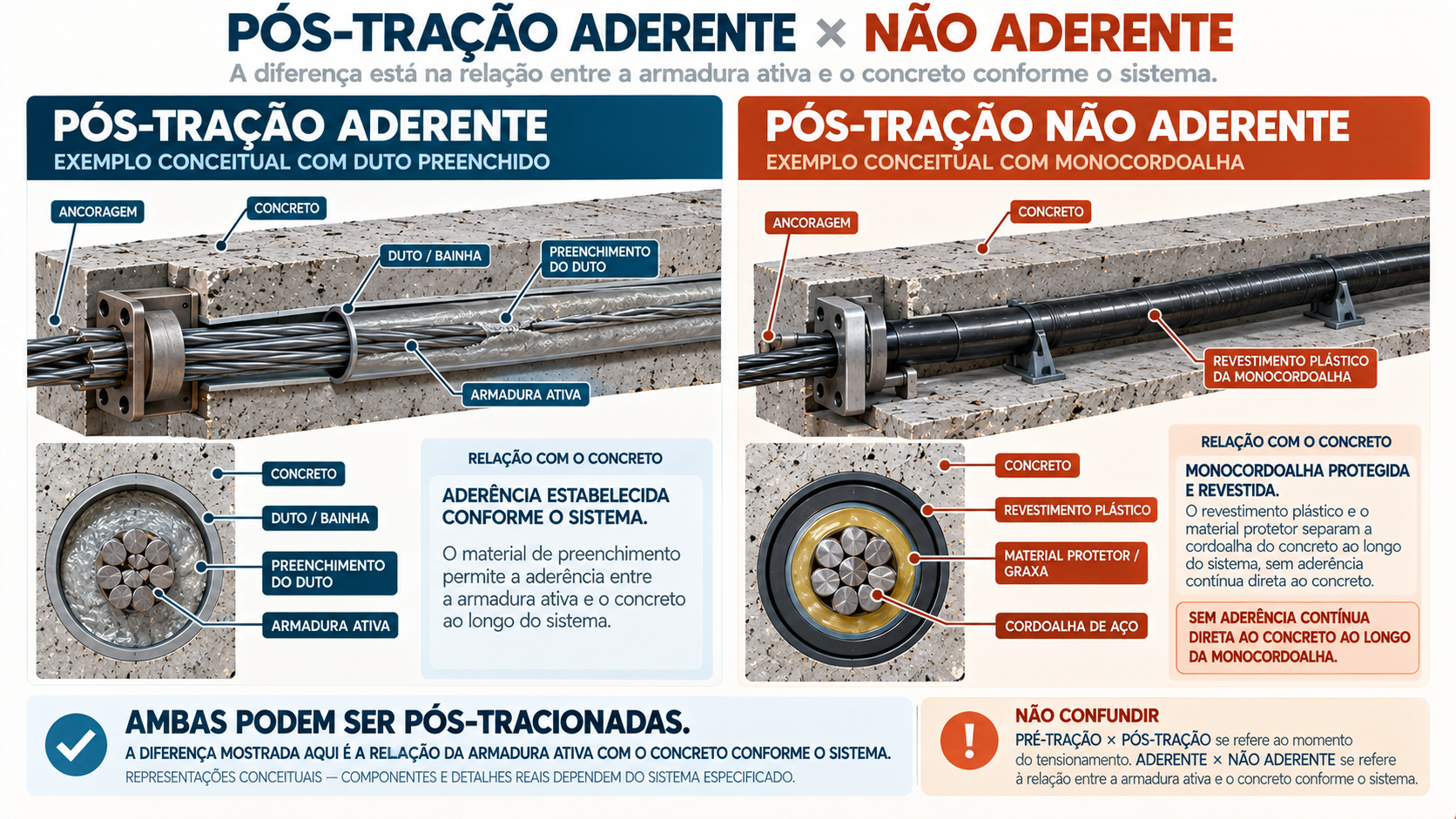

Protensão aderente e não aderente: qual é a diferença?
Outra classificação importante diz respeito à existência ou não de aderência entre a armadura ativa e o concreto ao longo do sistema após a execução.
Essa classificação não deve ser confundida com a diferença entre pré-tração e pós-tração.
Protensão aderente
Em determinados sistemas de pós-tração aderente, os cabos são posicionados em bainhas e, depois das operações previstas de protensão, é realizada uma etapa destinada a estabelecer a aderência entre o conjunto e o elemento estrutural, conforme o sistema especificado.
A configuração dos cabos, bainhas, ancoragens, materiais de preenchimento e procedimentos depende da solução de engenharia adotada.
Protensão não aderente
Na pós-tração não aderente, a armadura ativa não desenvolve aderência contínua com o concreto ao longo de seu comprimento da mesma forma que em um sistema aderente.
Uma solução conhecida em pisos de edifícios utiliza monocordoalhas engraxadas e revestidas por uma bainha plástica. Nesse sistema, as ancoragens exercem papel fundamental na transferência e manutenção das forças.
| Aspecto | Protensão aderente | Protensão não aderente |
|---|---|---|
| Relação entre armadura ativa e concreto | A aderência é estabelecida conforme o sistema adotado | Não existe aderência contínua ao concreto ao longo da cordoalha da mesma maneira |
| Solução possível | Cabos em bainhas com operações posteriores específicas do sistema | Monocordoalha engraxada e plastificada é uma solução conhecida |
| Ancoragens | Integram o sistema de protensão | Têm papel fundamental no sistema |
| Execução | Exige procedimentos próprios do sistema aderente | Exige procedimentos próprios do sistema não aderente |
Essa comparação é conceitual. Existem diferentes tecnologias, componentes e configurações de protensão, e a especificação pertence ao projeto estrutural.
O que são cordoalhas?
As cordoalhas utilizadas em concreto protendido são elementos de aço formados por fios organizados de maneira específica para trabalhar como armadura ativa.
Elas não devem ser confundidas com uma barra convencional de armadura passiva.
Dependendo do sistema, podem estar associadas a bainhas, materiais de proteção, ancoragens e outros componentes.
Em sistemas não aderentes com monocordoalhas, é comum a presença de proteção e lubrificação associadas ao revestimento plástico, permitindo o comportamento previsto pelo sistema e contribuindo para a proteção do aço.
O que são as ancoragens da protensão?
As ancoragens são componentes fundamentais para a transferência e manutenção das forças nos sistemas de pós-tração.
Durante a execução, as extremidades e regiões de ancoragem exigem detalhamento, montagem, controle e proteção compatíveis com o sistema utilizado.
Por isso, uma imagem de obra mostrando apenas “cabos dentro da laje” conta somente parte da história. Armadura ativa, ancoragens, concreto e demais armaduras formam um sistema estrutural integrado.

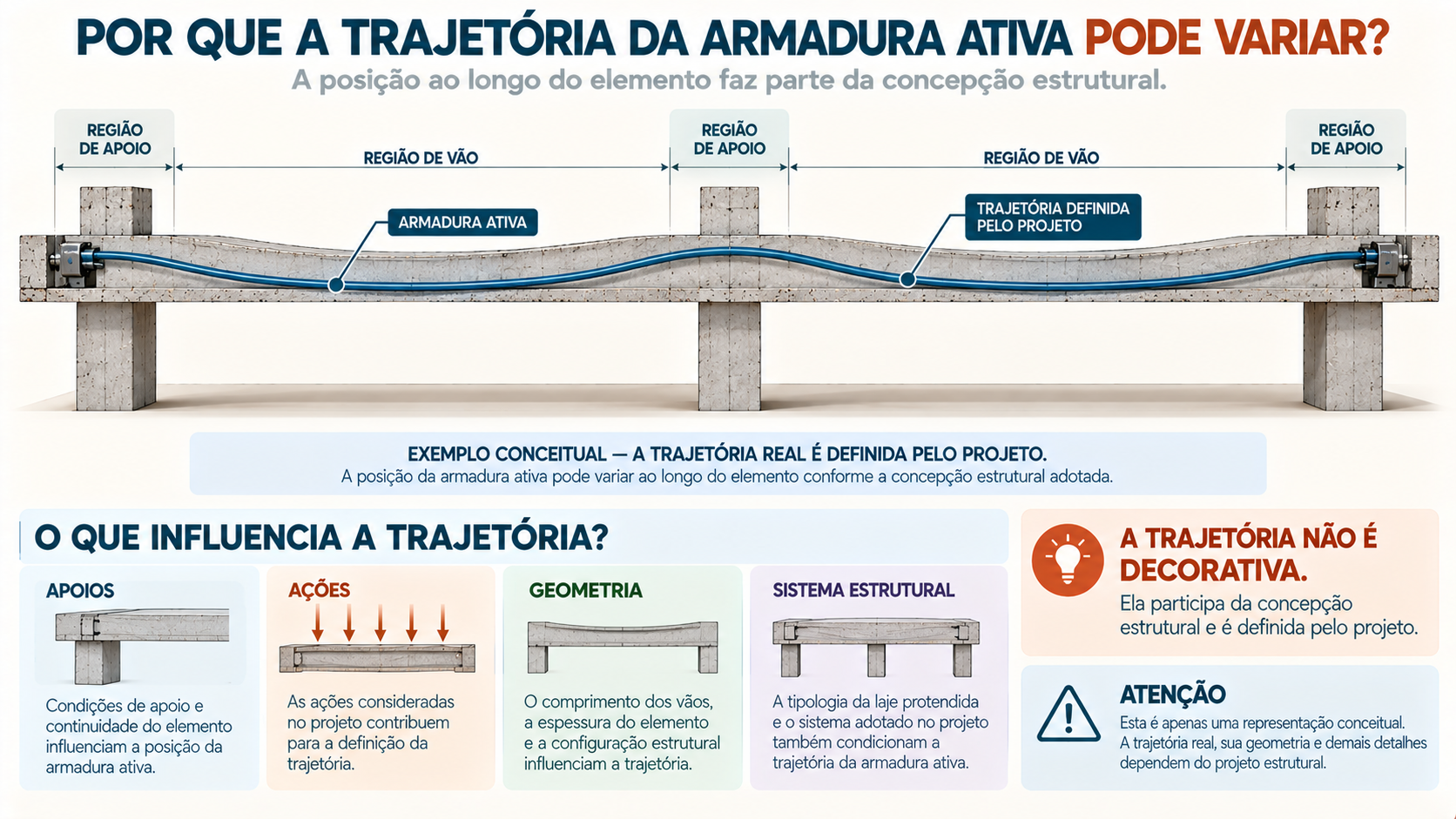

Por que as cordoalhas podem seguir uma trajetória curva?
Quando observamos um corte esquemático de determinadas lajes pós-tensionadas, é possível encontrar armaduras ativas com variação de posição ao longo do elemento.
Essa geometria não é decorativa.
A trajetória é definida pelo projeto em função do comportamento estrutural pretendido, dos apoios, das ações, da geometria e das demais condições da estrutura.
Em representações didáticas, é comum mostrar um perfil que muda de posição entre regiões de apoio e regiões de vão. Isso ajuda a compreender o princípio, mas não deve ser transformado em uma regra geométrica universal para posicionar cordoalhas.

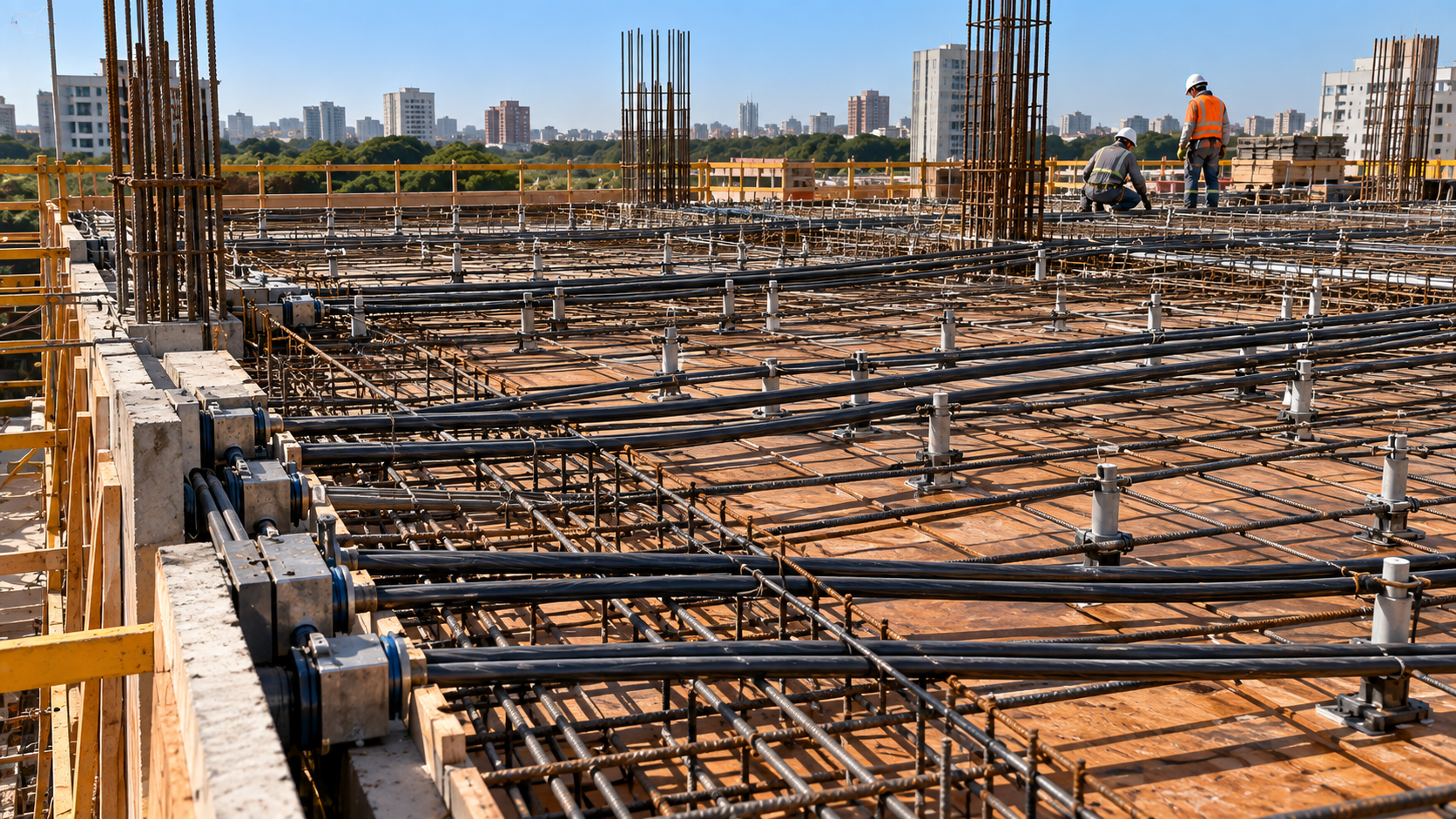

Como é executada uma laje protendida?
A execução depende do projeto, do sistema e da tecnologia escolhida. Em uma solução pós-tensionada moldada no local, podem existir etapas como:
Continue a conversa com a A Arquiteta
Escolha a comunidade que combina com seu momento e participe gratuitamente pelo WhatsApp.
- preparação das fôrmas e escoramentos: conforme o projeto e o plano executivo;
- montagem das armaduras: incluindo armaduras passivas previstas;
- posicionamento do sistema de protensão: cabos ou cordoalhas, ancoragens, suportes e demais componentes são posicionados conforme projeto;
- compatibilização: instalações, reservas, aberturas e elementos estruturais precisam ser coordenados;
- concretagem: executada com os controles previstos para a estrutura;
- verificação da condição do concreto: antes da operação de protensão correspondente;
- tensionamento: realizado com equipamentos e procedimentos adequados;
- controle: forças, alongamentos e demais parâmetros previstos são verificados e registrados conforme o procedimento adotado;
- finalização do sistema: são executadas as etapas posteriores correspondentes à tecnologia utilizada.
Não existe uma força de tensionamento, resistência do concreto ou sequência operacional única que possa ser aplicada indiscriminadamente a qualquer laje protendida.
Quais são as vantagens de uma laje protendida?
A protensão pode oferecer vantagens importantes quando é compatível com o projeto arquitetônico, estrutural e executivo.
Possibilidade de trabalhar com diferentes relações entre vãos e elementos estruturais
A protensão pode viabilizar soluções que seriam menos convenientes com determinadas alternativas convencionais, inclusive em situações nas quais a arquitetura busca espaços com menos interferências estruturais.
Isso não significa que exista um “vão padrão” ou um “vão máximo universal” para uma laje protendida.
Controle de deformações
A protensão pode ser utilizada como parte da estratégia estrutural para controlar deslocamentos e atender aos critérios de serviço previstos no projeto.
Controle de fissuração
Outro benefício possível está relacionado ao controle das tensões e da fissuração.
É mais correto falar em controle de fissuração do que afirmar que uma laje protendida “não trinca”.
Liberdade para determinadas soluções arquitetônicas
Dependendo do sistema, a protensão pode contribuir para soluções com maior flexibilidade de organização dos espaços, redução de interferências ou diferentes configurações de piso.
Racionalização estrutural
Em determinadas obras, o sistema pode trazer benefícios de consumo de materiais, produtividade ou organização da estrutura. Entretanto, esses resultados dependem da comparação entre alternativas reais de projeto.
Não é correto afirmar que uma laje protendida sempre utiliza menos concreto, menos aço ou apresenta menor custo.
Quais são as limitações e cuidados da laje protendida?
A protensão também traz exigências que precisam ser consideradas desde a concepção.
- necessidade de projeto estrutural especializado;
- componentes específicos do sistema;
- controle de montagem e execução;
- equipamentos apropriados para as operações de protensão;
- atenção às ancoragens;
- compatibilização com instalações e aberturas;
- controle e registro das operações executivas;
- planejamento de futuras intervenções;
- avaliação técnica especializada em caso de dano ao sistema.
Portanto, a escolha não deve ser baseada apenas na ideia de que “protendido é mais moderno” ou “vence vãos maiores”. É necessário comparar soluções dentro das condições reais do empreendimento.
Laje protendida pode vencer vãos maiores?
Em determinadas configurações, a protensão permite desenvolver soluções estruturais com vãos maiores do que seriam convenientes para algumas alternativas convencionais.
Mas não existe um número que possa ser apresentado como “o vão máximo da laje protendida”.
O resultado depende de fatores como:
- geometria da estrutura;
- tipo de laje;
- posição e características dos apoios;
- ações permanentes e variáveis;
- materiais;
- sistema de protensão;
- critérios de deformação e fissuração;
- verificações dos estados limites;
- condições de execução.
A laje protendida pode ser mais fina?
Em determinadas comparações de projeto, a protensão pode permitir uma solução com menor espessura que outra alternativa estrutural estudada.
Isso não significa que exista uma espessura mínima universal para lajes protendidas ou uma tabela simples relacionando vão e espessura aplicável a qualquer edifício.
A espessura faz parte do dimensionamento e da concepção global da estrutura.
Projete com mais clareza, repertório e segurança
Avance na arquitetura com uma formação prática para transformar ideias em projetos mais consistentes.
Conhecer Formação Arquitetura →Laje protendida elimina as vigas?
Não necessariamente.
Protensão e ausência de vigas são conceitos diferentes.
Uma estrutura pode utilizar protensão em diferentes configurações, inclusive em sistemas com ou sem determinadas vigas, dependendo da concepção estrutural.
Portanto, encontrar uma laje protendida não permite concluir automaticamente que o edifício utiliza uma laje lisa sem vigas.

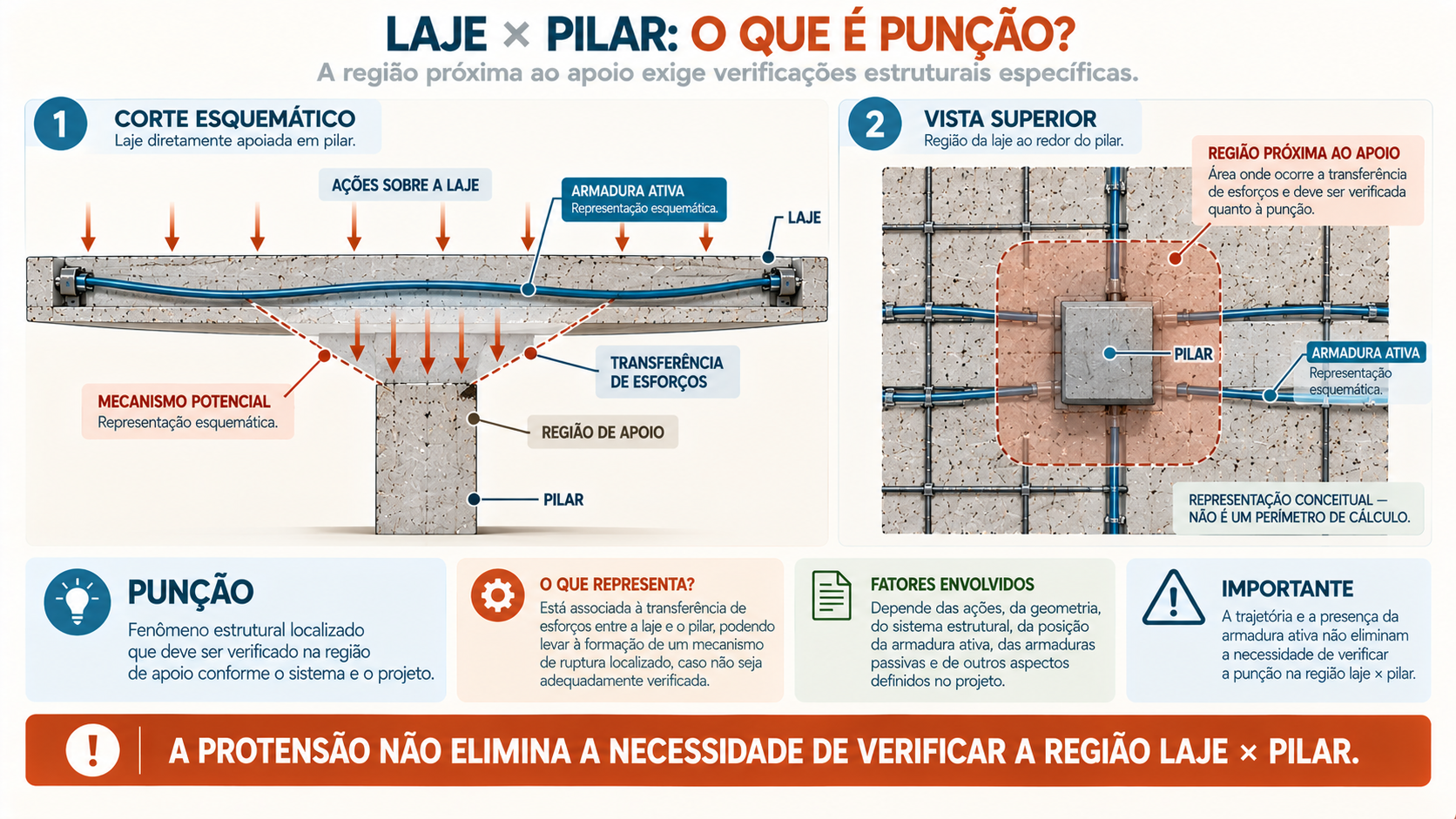

O que é punção em uma laje?
Em sistemas nos quais uma laje se apoia diretamente em pilares, a região próxima ao encontro entre laje e pilar merece atenção especial.
A punção é um modo de ruptura associado a esforços concentrados nessa região e faz parte das verificações estruturais pertinentes a essas soluções.
A utilização de protensão não elimina automaticamente a necessidade dessa análise.
Geometria dos pilares, espessura da laje, esforços, protensão, armaduras e eventuais recursos específicos para resistência à punção fazem parte da avaliação estrutural.

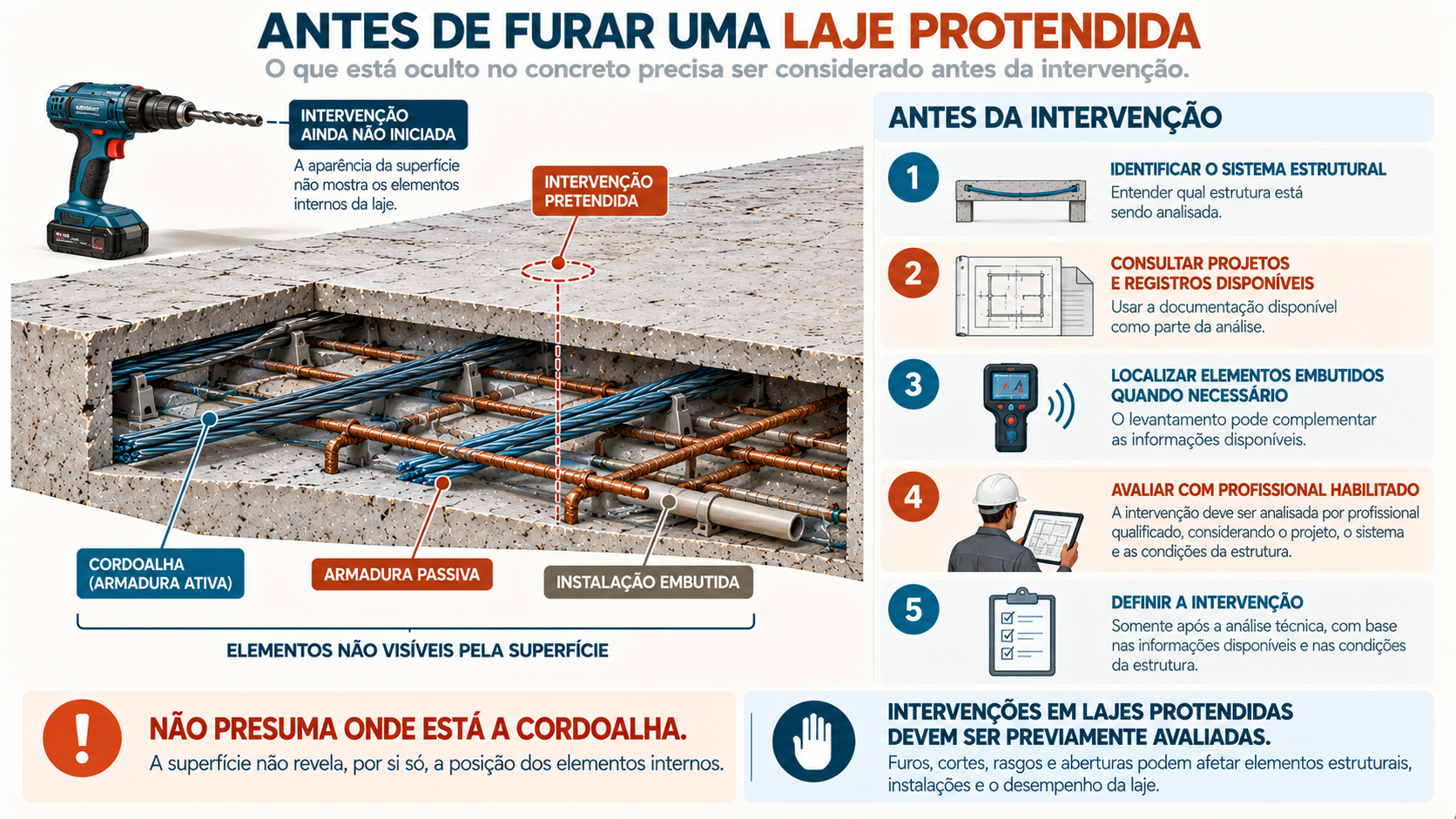

Pode furar uma laje protendida?
Essa pergunta é especialmente importante em reformas.
Uma abertura em uma laje protendida não deve ser tratada como uma simples perfuração em um elemento sem armaduras ativas.
Dentro da laje podem existir cordoalhas tensionadas, armaduras passivas, ancoragens e outras regiões estruturalmente importantes.
Use IA para tirar ideias do papel com mais velocidade
Entre na comunidade com arquitetos, estudantes e entusiastas para explorar ferramentas e referências práticas.
Entrar na comunidade ArqGPT →Por isso, furos para instalações, shafts, dutos, tubulações, equipamentos, escadas ou outras intervenções precisam ser avaliados considerando a estrutura existente.
O problema não é apenas “acertar um ferro”. Danificar uma armadura ativa pode afetar o sistema de protensão e exigir avaliação estrutural e procedimento especializado.
Em uma estrutura existente: não escolha a posição de um furo apenas pela aparência da superfície da laje. A localização das armaduras e a viabilidade da intervenção precisam ser verificadas antes da execução.
Como saber onde estão as cordoalhas?
O primeiro passo em uma estrutura existente é reunir as informações disponíveis sobre o edifício.
Isso pode envolver, conforme o caso:
- projeto estrutural;
- documentação executiva e registros da obra;
- informações sobre o sistema de protensão utilizado;
- inspeção da estrutura;
- levantamentos e métodos de localização apropriados;
- avaliação por profissional habilitado.
O método adequado depende da estrutura e da intervenção pretendida.
Uma ferramenta de detecção ou levantamento não substitui, por si só, a análise estrutural necessária para autorizar uma modificação.
O que acontece se uma cordoalha for danificada?
O efeito depende do sistema, da posição da cordoalha, do tipo e extensão do dano, da configuração estrutural e das condições existentes.
Por isso, não existe uma solução genérica do tipo “cortou uma cordoalha, basta substituir”.
Quando há suspeita de dano, ruptura, corrosão ou perda de protensão, a situação requer avaliação estrutural específica. Dependendo do diagnóstico, podem ser necessários procedimentos especializados de reparo, substituição, reforço ou outras medidas definidas pelo responsável técnico.
Não se deve tentar tensionar, cortar, emendar ou reparar uma cordoalha sem projeto, equipamentos e procedimentos adequados.
Mais repertório para você projetar, decorar e criar
Reunimos materiais, aulas e inspirações para quem quer desenvolver o olhar.

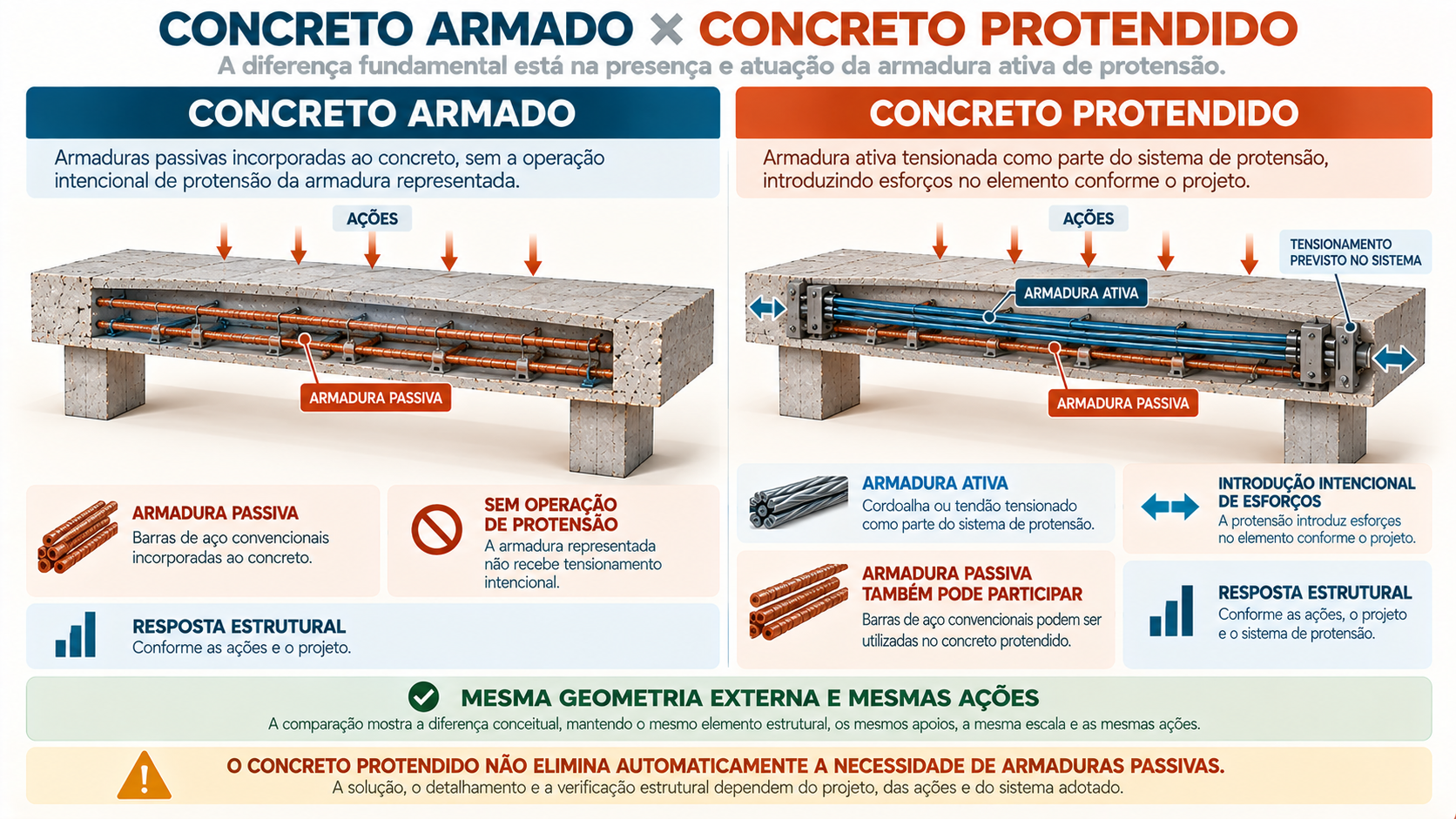

Acessar conteúdos gratuitos →Laje protendida e laje convencional de concreto armado são iguais?
Não. Ambas utilizam concreto e aço, mas o princípio estrutural não é idêntico.
| Aspecto | Laje de concreto armado | Laje de concreto protendido |
|---|---|---|
| Armadura passiva | Elemento fundamental do sistema | Também pode estar presente conforme o projeto |
| Armadura ativa | Não caracteriza o sistema convencional | É utilizada para introduzir a protensão |
| Força inicial de protensão | Não faz parte do princípio convencional | Faz parte da concepção estrutural |
| Controle de deformações e fissuração | Realizado pelo dimensionamento do sistema de concreto armado | A protensão participa da estratégia de controle |
| Execução | Segue os procedimentos correspondentes ao concreto armado | Inclui operações e controles específicos da protensão |
| Intervenções posteriores | Exigem avaliação das armaduras e da estrutura | Exigem atenção adicional à presença das armaduras ativas e ao sistema de protensão |
Quando estudar a utilização de uma laje protendida?
A protensão pode entrar no estudo de alternativas quando características arquitetônicas, estruturais, construtivas ou econômicas justificam sua avaliação.
Alguns projetos podem buscar:
- maiores vãos ou diferentes distribuições de apoios;
- controle de deformações;
- controle de fissuração;
- redução de determinadas interferências estruturais;
- compatibilização com exigências arquitetônicas específicas;
- racionalização do sistema de piso;
- repetitividade e produtividade executiva.
Esses fatores não determinam automaticamente que a protensão seja a melhor alternativa. O correto é realizar um estudo comparativo de viabilidade estrutural, executiva e econômica.
Laje protendida é mais cara?
Não existe uma resposta universal.
A protensão introduz componentes, equipamentos, projeto, execução e controles específicos. Ao mesmo tempo, uma solução estrutural bem concebida pode modificar consumos, dimensões, produtividade e organização da obra.
Por isso, comparar apenas o preço do aço ou da cordoalha é insuficiente.
A análise econômica deve considerar o sistema estrutural completo e as condições reais do empreendimento.
Erros comuns ao falar sobre lajes protendidas
- “Laje protendida não trinca.” A protensão pode participar do controle de fissuração, mas não transforma fissuração em um fenômeno impossível.
- “Toda laje protendida usa cordoalha engraxada.” Existem diferentes sistemas de protensão.
- “Protensão elimina todas as armaduras convencionais.” Armaduras passivas podem continuar fazendo parte do projeto.
- “Laje protendida não precisa de vigas.” A configuração depende do sistema estrutural adotado.
- “Existe um vão máximo padrão.” O vão possível depende do projeto.
- “Existe uma espessura mínima padrão para qualquer obra.” A espessura depende da concepção e do dimensionamento.
- “Pode furar onde não existe pilar.” A ausência de um pilar visível não significa ausência de cordoalhas ou outras armaduras.
- “Protensão sempre deixa a obra mais barata.” A viabilidade econômica precisa ser analisada caso a caso.
Checklist para entender uma laje protendida
- Qual é o sistema estrutural utilizado?
- A protensão é pré-tracionada ou pós-tracionada?
- Quando aplicável, trata-se de sistema aderente ou não aderente?
- Quais armaduras ativas fazem parte do sistema?
- Quais armaduras passivas também foram previstas?
- Como estão configuradas as ancoragens?
- Como a protensão foi considerada na concepção estrutural?
- Quais controles fazem parte da execução?
- As instalações e aberturas foram compatibilizadas?
- Existe documentação estrutural para futuras intervenções?
Perguntas frequentes sobre laje protendida
Laje protendida pode trincar?
Sim, fissuração não é um fenômeno simplesmente eliminado pela presença de protensão. O sistema pode ser projetado para controlar tensões, fissuração e deformações de acordo com os critérios estruturais aplicáveis.
Laje protendida usa ferro comum?
Uma estrutura protendida pode possuir tanto armaduras ativas quanto armaduras passivas. Portanto, a presença de cordoalhas não significa necessariamente que todas as demais armaduras sejam eliminadas.
Toda laje protendida usa cordoalha engraxada?
Não. Monocordoalhas engraxadas e plastificadas estão associadas a sistemas conhecidos de pós-tração não aderente, mas existem outras tecnologias e configurações de concreto protendido.
Laje protendida precisa de vigas?
Depende do sistema estrutural. A protensão pode ser utilizada em diferentes configurações e não deve ser confundida com a ausência obrigatória de vigas.
Pode fazer furo para ar-condicionado em laje protendida?
A abertura precisa ser analisada antes da execução. É necessário considerar cordoalhas, armaduras, geometria estrutural e demais elementos existentes. A posição do furo não deve ser definida apenas pela conveniência da instalação.
Pode demolir uma parede sobre uma laje protendida?
Antes de remover uma parede é necessário identificar sua função e avaliar a estrutura existente. A presença de uma laje protendida, por si só, não permite concluir que qualquer parede possa ser removida.
Laje protendida é sempre mais barata?
Não. A comparação depende do projeto, materiais, mão de obra, equipamentos, produtividade, geometria, vãos, repetitividade e outras características do empreendimento.
Qual é o vão máximo de uma laje protendida?
Não existe um valor máximo universal aplicável a qualquer laje protendida. Sistema, cargas, geometria, apoios, materiais e critérios de projeto determinam a solução possível.
Qual é a espessura mínima de uma laje protendida?
Também não existe uma espessura universal que possa ser aplicada a qualquer projeto. A definição depende do sistema estrutural e das verificações realizadas pelo engenheiro.
Como saber se uma laje existente é protendida?
A identificação deve começar pela documentação estrutural disponível. Quando as informações são insuficientes, podem ser necessários inspeção, levantamento especializado e avaliação por profissional habilitado antes de qualquer intervenção.
Conclusão: a protensão precisa ser entendida como um sistema estrutural
A principal diferença de uma laje protendida não está simplesmente na presença de uma cordoalha dentro do concreto. O sistema utiliza armaduras ativas para introduzir esforços previamente definidos e modificar o comportamento estrutural da peça.
Pré-tração e pós-tração, protensão aderente e não aderente, armaduras ativas e passivas, ancoragens, trajetória dos cabos, estados de serviço, regiões de apoio e procedimentos executivos fazem parte de um conjunto que precisa ser concebido e verificado de maneira integrada.
Quando adequadamente estudada, a protensão pode ampliar as possibilidades de concepção estrutural e arquitetônica. Mas suas vantagens não são automáticas: dependem do projeto, da execução e da comparação com alternativas compatíveis com cada empreendimento.
Em edifícios existentes, essa compreensão também é essencial para reformas. Antes de furar, cortar ou modificar uma laje protendida, é necessário conhecer a estrutura e avaliar a intervenção, especialmente por causa da presença de armaduras ativas tensionadas.
