Como criar paredes compostas no ARCHICAD? Confira!

Avalie post

Como criar paredes compostas no ARCHICAD gerando planilhas de quantitativos mais assertivos.

O “Fim” da duplinha trim e offiset do AutoCAD.

Esse artigo é para quem está pensando em:

  • Como será que se cria paredes no ARCHICAD?
  • Dá para trabalhar somente com linhas simples no ARCHICAD?
  • Dá para construir uma parede no ARCHICAD com o meu padrão de material de construção?
  • Dá para extrair os quantitativos dos materiais utilizados no projeto?

A resposta para todas as perguntas são: SIM SIM SIIIM!!!! e você vai amar quando descobrir como fazer.

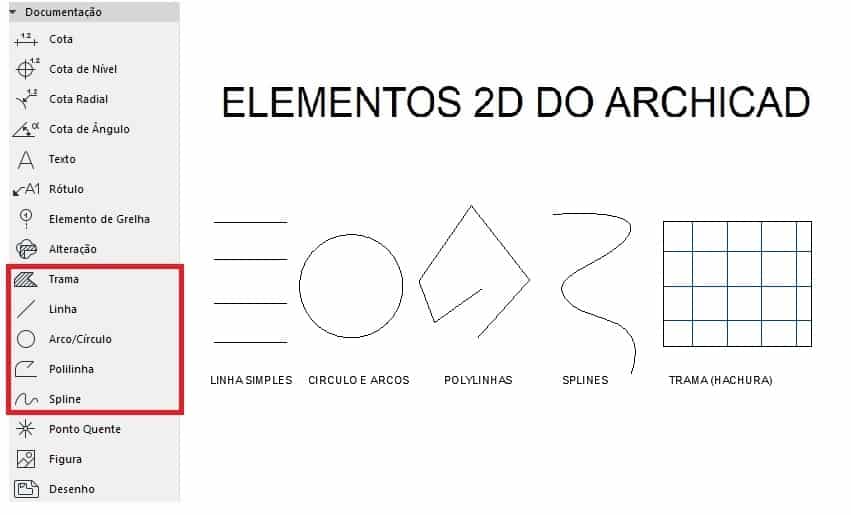

Não é por que um programa trabalha com BIM que ele não possui ferramentas de desenho simples como: linhas, círculos e arcos, polylinhas, spline e tramas.

Imagem Acervo Pessoal: Curso de ARCHICAD – www.aarquiteta.com.br/curso-gratis-archicad/



Publicidade - OTZAds

Essas ferramentas nos aulixam principalmente na documentação quando estamos registrando a informação de que tipo de planta estamos criando, elas até aparecem na modelagem 3D, mas elas não possuem altura, ou seja o Y, elas permanecem no plano x e y somente. Diferentemente da ferramenta Parede, por exemplo.

Paredes Básicas x Paredes Compostas no ARCHICAD

As ferramentas de modelagem para construção já possuem a 3.º variável do elemento 3D, o Y. E elas são estruturas importantes no processo da criação da modelagem do objeto 3D.

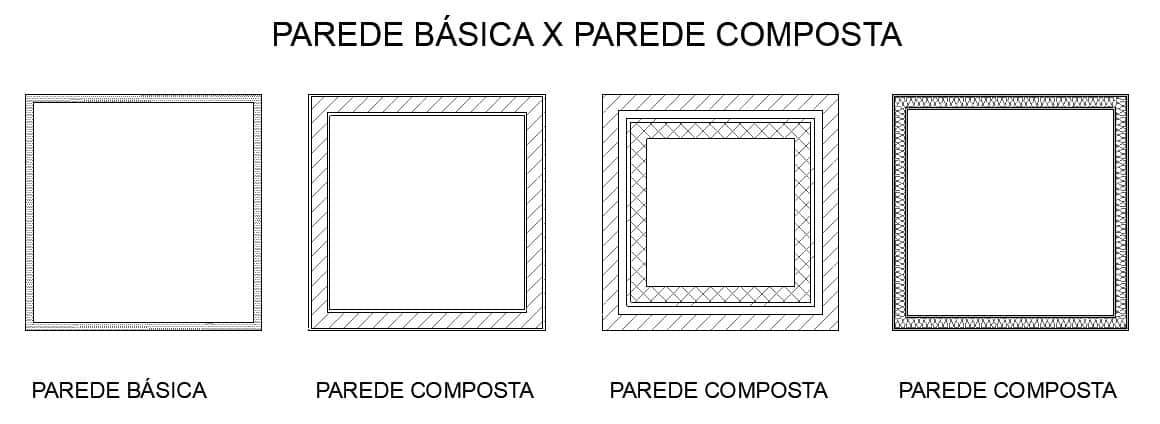

As paredes e as lajes podem ser classificadas como básicas ou ainda como compostas. Parede básica apresenta visualmente na planta como uma linha dupla, quase igual ao AutoCAD, sem apresentar visualmente as linhas internas com os materiais de construção que nela poderiam estar classificados, é como se ela fosse oca, ou então 100% maciça por dentro. No template do ARCHICAD já vem configurados alguns tipos de paredes básicas com alguma informação de material de construção.

Confira também:  Iluminação e Ventilação - Aprenda como calcular o quadro de Iluminação do seu projeto!

Já a parede composta ela mostra cada camada de material de construção utilizada na composição daquela parede: tipo de bloco, emboço, reboco, acabamento seja ele com um revestimento em azulejo, pintura ou qualquer outro material de construção que você pretende utilizar na sua obra.



Imagem Acervo Pessoal: Curso de ARCHICAD – www.aarquiteta.com.br/curso-gratis-archicad/

Note que para cada parede existe uma composição diferente e o procedimento é o mesmo para a laje, pilares, vigas…. tudo que é estrutural basicamente você pode montar os materiais conforme o padrão de construção. Uma vez criadas você salva esse modelo criado por você nos favoritos do seu template e ele estará lá para sempre. Não será mais necessário criar essa composição de materiais novamente.

Dessa forma, seu projeto estará representando fielmente a realidade da construção, com esse controle você poderá levantar os quantitativos de materiais do seu projeto com uma maior precisão.

Saberá quanto de blocos comprar, quanto de concreto, quando de areia, quanto de tinta, quanto de tudo o que você especificar. Os principais mapas já vem configuradas no template, basta você arrasta-lo para a prancha no momento da diagramação.

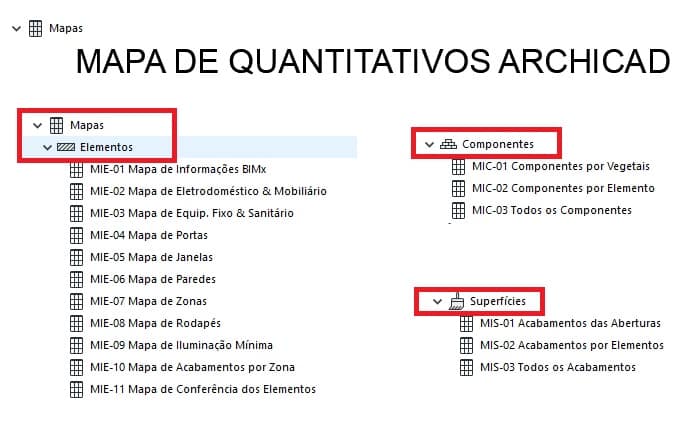

Veja os mapas que acompanham o template do ARCHICAD:

Imagem Acervo Pessoal: Curso de ARCHICAD – www.aarquiteta.com.br/curso-gratis-archicad/



Gostou? Tenho certeza que sim. Isso é o que há de mais novo na área de programas para construção civil.

A palavra de ordem do momento é CONTROLE, CONTROLE, CONTROLE.

Com maior controle em todas as etapas do ciclo da construção, menor serão os gastos desnecessário e mais fácil será programar a obra evitando assim desperdicios.

Publicidade - OTZAds

O cronograma físico-financeiro agradece.

Obrigada Graphisoft nós amamos!
