Buscando por produtividade? Aprenda a desenvolver seu Template AutoCAD e não perca mais tempo reconfigurando cotas, linha, escalas, hachuras, folhas…

Se ao abrir um novo trabalho no AutoCAD o arquivo padrão NOVO não lhe atende quanto a essas configurações gráficas, fique ligado como salvar seu arquivo em um formato TEMPLATE e não perca mais tempo copiando e colando desenhos de um arquivo para outro.

TEMPLATE AutoCAD – Aprenda a desenvolver o seu!

Que atire a primeira pedra quem nunca, ao iniciar a um novo projeto no AutoCAD, abriu um arquivo existente com conteúdo já todo pré-configurado  para “copiar” as informações e transportar para um novo arquivo?

Padrão de layers, estilos de cotas, estilos de linhas, configuração de escalas, hachuras, notas de projeto, quadro de iluminação e ventilação, quadro de esquadrias e etc, não precisam ser configurados a cada novo desenho.

Publicidade - OTZAds

O que você provavelmente talvez não sabe é que você pode ter as suas próprias informações de padrão salvas em um arquivo novo como se fosse do AutoCAD direto no programa sem haver necessidade de você copiar trechos do seu projeto para o seu novo arquivo.

Esse arquivo existe e chama-se TEMPLATE!

Você pode guardar informações de configuração ou até mesmo trechos, ou desenhos inteiros, blocos de folhas, legendas, anotações e tudo mais que para você for padrão no modo em que você trabalha!

Você pode criar um TEMPLATE do zero ou adotar um TEMPLATE de alguém, ou ainda modificar um TEMPLATE o qual você simpatiza adaptando-o para as suas necessidades, essa é uma prática muito comum entre os usuários de vários programas.

Você pode também criar um TEMPLATE para cada assunto como Interiores, Projeto Legal, Instalações e etc sem nenhum problema, ao invés de criar um único TEMPLATE.

Como fazer um bom TEMPLATE?

Um bom template deve conter as layers padrão estabelecidos pela Asbea: Associação Brasileira dos Escritórios de Arquitetura de modo que os escritórios possam ter como base uma única linguagem de aplicação das camadas dos elementos gráficos dos desenhos.

Confira também:  Hachura AutoCAD — Aprenda a colocar Hachuras no seu desenho!

Além das layers outro item que você deve deixar pronto as configurações de cota segundo a ABNT.

Outro item que você pode deixar já configurado para uso direto no seu TEMPLATE, sem haver necessidade de você buscá-lo em sua biblioteca a cada novo trabalho são as folhas nos formatos ABNT.

Deixe salvo seus carimbos ou legendas já prontinhas para o seu uso, assim como as notas de projetos e quadros.

Exemplo de Arquivo novo: TEMPLATE PREFEITURA LUCIANA PAIXÃO

Se em seu projeto de fundações, por exemplo, você sempre utilizar um bloco de detalhe de fundação, já crie toda a folha padrão com seu bloco, folha, layers, etc, para este TEMPLATE.

Se para um projeto de estrutura, por exemplo, você utilizar sempre de um bloco de muro de arrimo, realize o mesmo, crie outro TEMPLATE para esse assunto e assim por diante.

Nos projetos legais você pode conter também de escada ou qualquer outro, você pode deixá-lo salvo em seu TEMPLATE para que também não seja necessário importar de sua biblioteca a cada vez que for utilizá-lo em seu projeto.

Como salvar um template:

Para salvar um TEMPLATE é muito simples, após ter configurado todos os itens segundo o padrão desejado, eu sugiro que antes você faça uma revisão dos layers, se estão todos corretos e salve normalmente.

Publicidade - OTZAds

Depois salve por medida de segurança realize uma cópia de todo o seu projeto com um novo nome e em outro lugar, para evitar “acidentes”. Somente depois apague da área do model todos os desenhos e deixe somente na área do layout a folha padrão com o que você deseja que apareça no TEMPLATE como blocos, notas e quadros.

Ao salvar novamente você vai escolher a opção File >Save as buscando a extensão .dwt a seguir atribua um nome a ser arquivo, sugiro também que utilize dos nomes de armazenamento Asbea para o projeto de prefeitura o nome fica: TEMPLATE-ARQ-PL-R00.

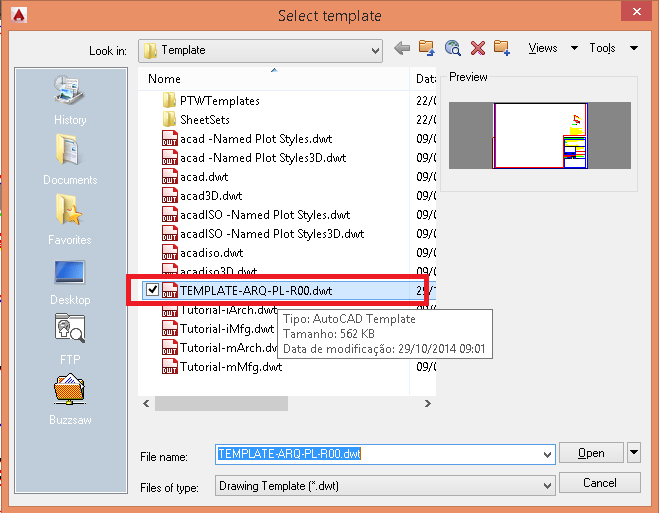

Feche este arquivo e faça a prova dos 9! Busque pelo TEMPLATE em File >New e em observe na lista de TEMPLATEs existentes se o arquivo que você salvou anteriormente está lá.

Confira também:  Projetos de Prefeitura Pacote de 3 Cursos em + mais E-book + Bibliotecas + Modelos de Projetos!
Salve seu arquivo escolhendo a opção de extensão .dwt

Sendo assim sempre que você for iniciar um novo projeto você deverá somente selecionar o seu TEMPLATE e tudo o que foi configurado anteriormente estará ali.

Para quem adquirir o meu novo AutoCAD Projetos de Prefeitura, leva de presente o TEMPLATE para os projetos legais com os itens de arquitetura e de aprovação em prefeitura para você utilizar em seu projeto!

Ele já vem com todos esses itens que eu mencionei anteriormente e ainda com uma folha padrão prefeitura Paramétrica, com os formatos ABNT em um único bloco! Essa folha é o máximo!

TEMPLATE AutoCAD - Aprenda a desenvolver o seu!

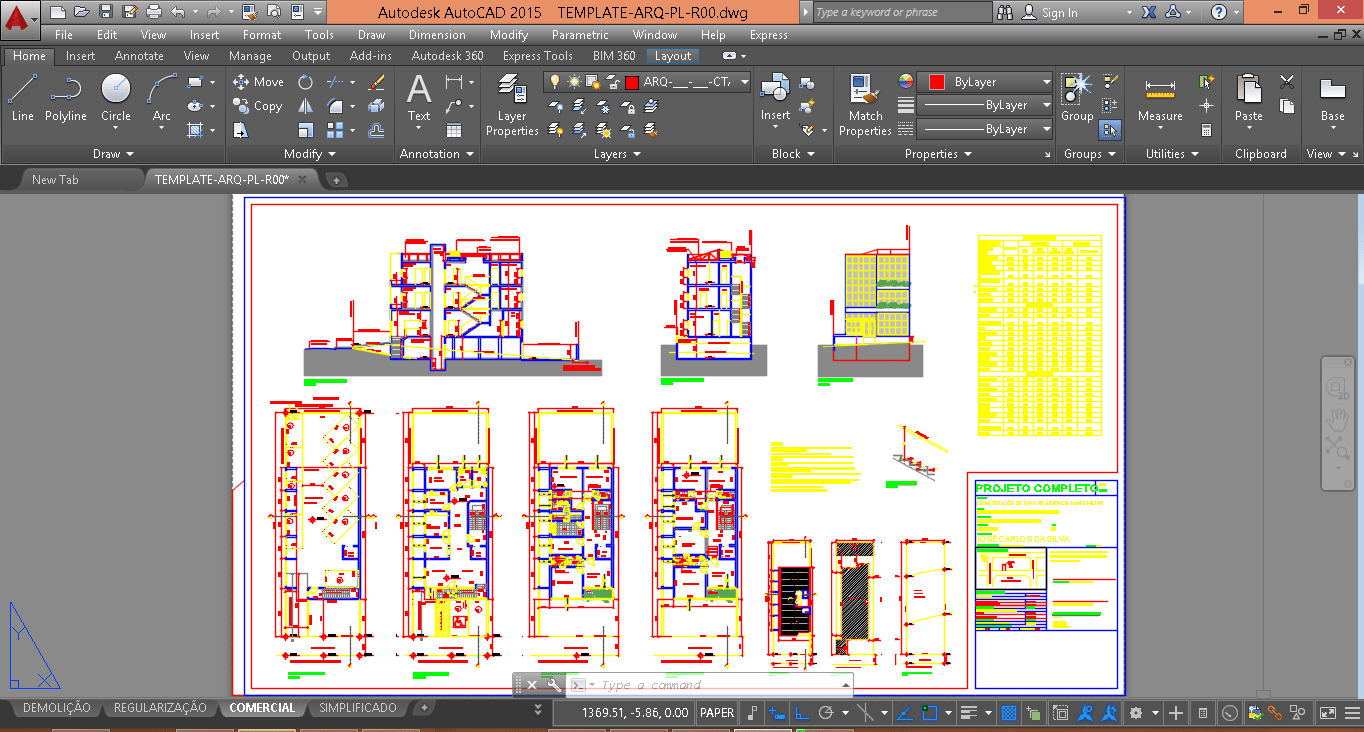

Imagem do projeto comercial para projeto de prefeitura

Em um primeiro momento compilei em um único arquivo base com todos os desenhos dos projetos modelos de prefeitura para você só se “inspirar” e adaptar o seu projeto pessoal para o formato prefeitura da sua cidade.

A partir daí criei o TEMPLATE que você poderá perfeitamente adaptar para as suas necessidades, lembrando que praticamente mais que 90% do que você precisa informar em seu projeto já está a sua disposição de forma simples e direta.

TEMPLATE AutoCAD - Aprenda a desenvolver o seu!
TEMPLATE AutoCAD – Aprenda a desenvolver o seu!

Imagem do arquivo base com todos os desenhos dos projetos modelos de prefeitura

Além dos blocos dinâmicos e paramétricos EXCLUSIVOS do nosso curso! Você desenhará com muito mais rapidez e produtividade:

São blocos extremamente uteis que você pode e DEVE utilizar em seus projetos para economizar tempo no desenvolvimento dos seus desenhos, começando pela Folha Prefeitura Padrão ABNT, portas de abrir, de correr, janelas, linha de chamada, vaga de automóvel, passa prato entre outros!!!

O curso ainda acompanha o e-book Projetos de Prefeitura,  um dos produtos mais procurados pela nossa loja.

Quer conferir e ganhar o TEMPLATE com os recursos avançados? Então vem comigo, que você vai bem!

Tudo o que você precisa saber está tudo reunido neste curso! Assista ao video de apresentação do TEMPLATE:

Confira também este módulo do nosso curso voltado para o aluno que deseja aprender a criar um projeto completo, com plantas baixas, cortes, fachadas de maneira rápida e sem aplicar as técnicas de aprovação de prefeitura, no caso de estudantes de arquitetura.

Publicidade - OTZAds
Confira também:  Realidade Virtual para Arquitetura - Confira 9 programas para Arquitetos!

Com ele será possível desenvolver os projetos de estudo da faculdade incluindo o TCC, veja o video acelerado do que você aprenderá:

E aí, gostou do artigo TEMPLATE AutoCAD — Aprenda a desenvolver o seu?

Esse conhecimento faz parte do meu curso de AutoCAD Projetos de Prefeitura, onde além de aprender a desenhar você aprenderá a desenvolver projetos de arquitetura e prefeitura de forma muito fácil e profissional, INCLUINDO como plotar no AutoCAD e principalmente como trabalhar com escalas corretamente!
