Hoje estamos aqui eu e minha parceira Luciana Klein trazendo pra você 10 dicas de Autocad. São dicas matadoras para você ficar expert no assunto. Há um tempo atrás criei um artigo muito útil também com 10 comandos de Autocad que você não sabia que precisava.

Vamos lá!

———— PUBLICIDADE ————

10 dicas de AutoCAD que você precisa saber! Confira!

1 – SELEÇÃO INTELIGENTE COM QSELECT

Se você já é usuário de uma das versões mais recentes, com certeza já conhece o SELECTSIMILAR, correto?

Então você pode se perguntar: O que que eu vou querer com esse “comandinho” antigo se o SELECTSIMILAR já faz o que preciso?

———— PUBLICIDADE ————

Será mesmo?

Vamos a um exemplo!

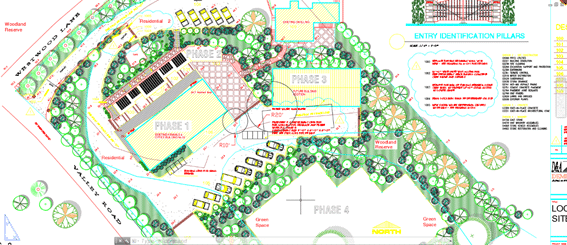

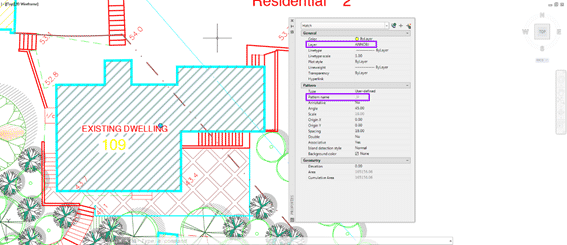

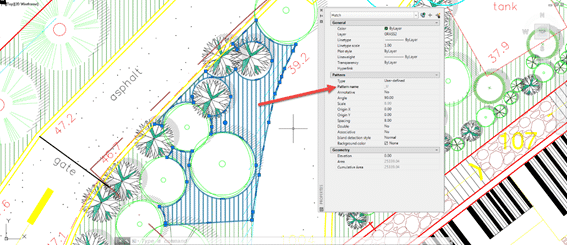

No projeto mostrado na imagem, é necessário selecionar todos os objetos HATCH com PATTERN = _U:

———— PUBLICIDADE ————

10 dicas de AutoCAD que você precisa saber! Confira!

Ok, vamos fazer o SELECTSIMILAR:

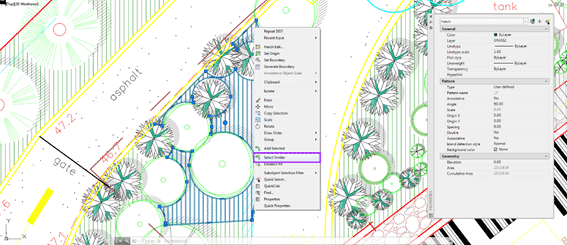

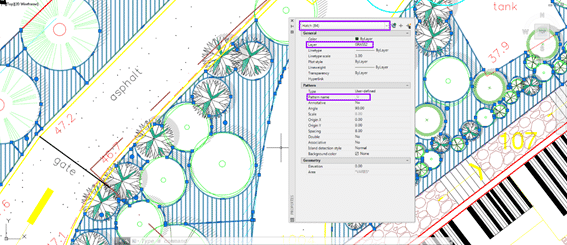

Com o objeto HATCH selecionado, clique com o botão direito do mouse e escolha a opção Select Similar:

10 dicas de AutoCAD que você precisa saber! Confira!

Resultado: 84 objetos HATCH, pertencentes ao layer GRASS2:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Mas… espera um pouco, será que não tem outros objetos HATCH com esse PATTERN em outros layers?

Ops… tem sim:

10 dicas de AutoCAD que você precisa saber! Confira!

E você ia ficar procurando isso no projeto?

Dicas de AutoCAD - 10 dicas que você precisa saber!

Quando eu disse “lá em cima”:

No projeto mostrado na imagem, é necessário selecionar todos os objetos HATCH com PATTERN = _U:

Eu quis dizer TODOS mesmo, então vamos usar o QSELECT, veja como é super fácil!

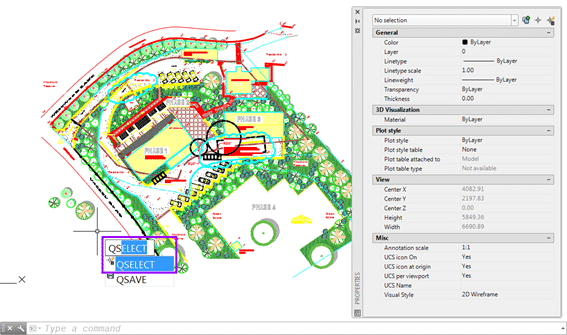

Você pode solicitar a abertura da paleta através do prompt digitando o atalho QS, veja que o AutoCAD completa o comando:

10 dicas de AutoCAD que você precisa saber! Confira!

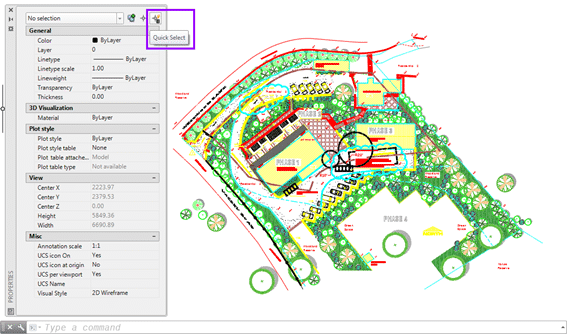

Ou clicando no ícone dentro da paleta Properties:

Dicas de AutoCAD - 10 dicas que você precisa saber!

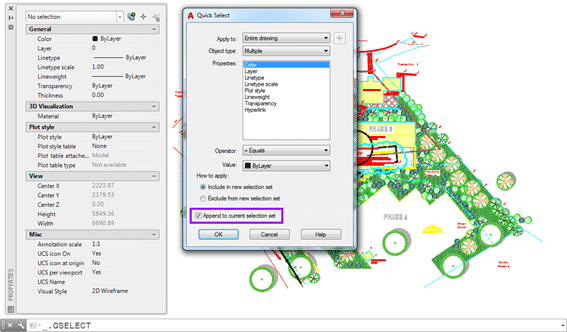

Se a sua intenção ao selecionar os objetos é fazer alguma alteração nas propriedades globais, é aconselhável deixar a palete Properties aberta:

10 dicas de AutoCAD que você precisa saber! Confira!

Você notou que eu realcei a opção Append to current selection set na imagem anterior, foi proposital, isso você não pode esquecer de marcar se desejar fazer alterações através do Properties ok?

Agora vamos lá!

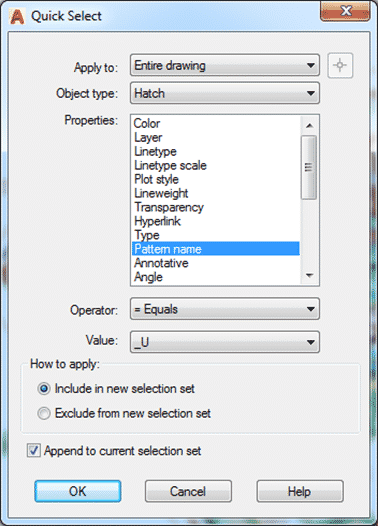

Em Apply to: mantenha a opção Entire drawing

Em Object type: escolha Hatch

Em Properties: escolha Pattern name

Em Operator: mantenha a opção =Equals

Em Value: escolha a opção _U

Em How to apply: escolha a opção Include in new selection set

Deixe marcado a opção Append to current selection set e clique no botão OK:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

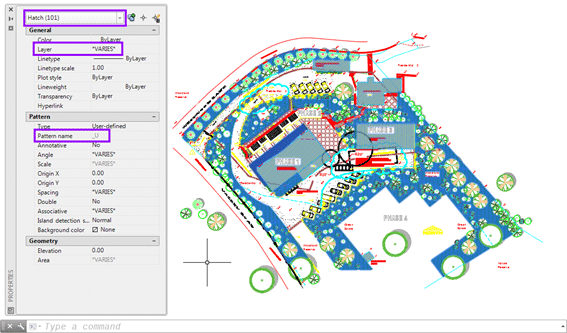

O resultado são 101 objetos selecionados:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Viu como o QSELECT é poderoso?

2 – CRIANDO LINHAS COMPLEXAS COM MLINES

Você já conhece o comando MLINE?

Esse comando é antiiiiiiiiiiiiiiiiigo, eu lembro dele na versão R14 (eu disse R14 e não  2014, ok!).

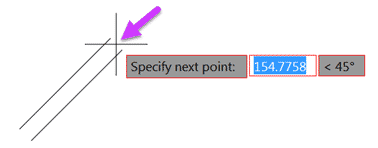

O que ele faz? Inicialmente ele faz linhas duplas:Dicas de AutoCAD - 10 dicas que você precisa saber!

Dicas de AutoCAD - 10 dicas que você precisa saber!

Se você é daqueles que só conhece os comandos que estão na Ribbon, desista, por que este comando não está na Ribbon:

Dicas de AutoCAD - 10 dicas que você precisa saber!

E onde ele está?

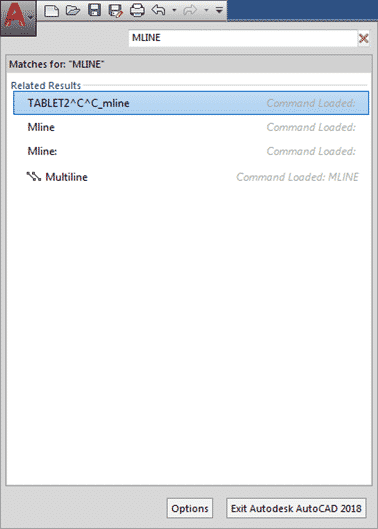

Que tal perguntar para o Menu de Aplicação do AutoCAD?

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

Bom, agora você já percebeu que este comando NÃO ESTÁ mesmo em nenhum lugar das Ribbons!

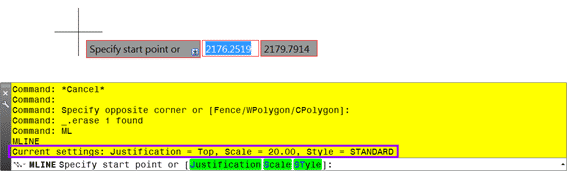

Basta você digitar ML e pressionar a tecla <Enter> para iniciar o comando!

Vamos conhecer suas configurações:

Dicas de AutoCAD - 10 dicas que você precisa saber!

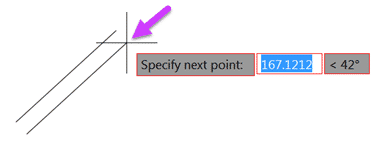

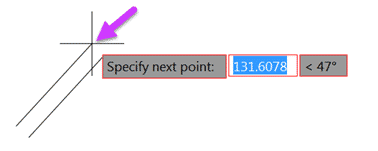

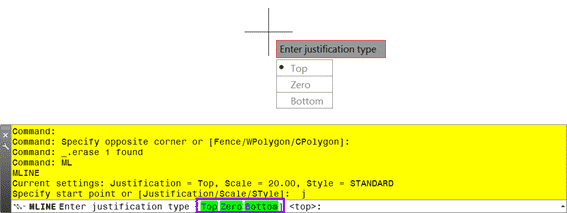

Justification: justificação, ou localização do cursor na criação do objeto:

Dicas de AutoCAD - 10 dicas que você precisa saber!

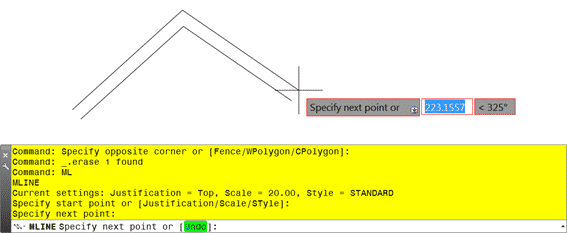

Justificação Top:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Justificação Zero:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Justificação Bottom:

Dicas de AutoCAD - 10 dicas que você precisa saber!

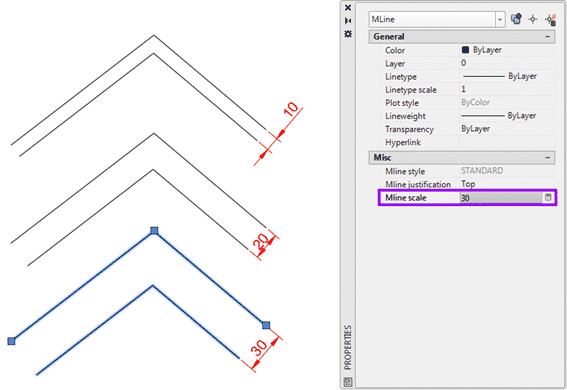

Scale: escala, ou distância entre as duas linhas externas que formam o objeto.

Dicas de AutoCAD - 10 dicas que você precisa saber!

Style: estilo, ou nome do estilo de MLINE que você deseja utilizar. O estilo padrão existente em todos os arquivos do AutoCAD é o Standard.

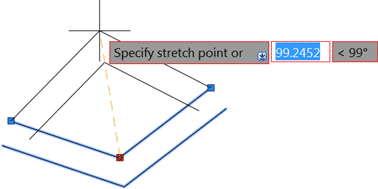

Você pode editar o tamanho dos segmentos da MLINE através das grips:

Dicas de AutoCAD - 10 dicas que você precisa saber!

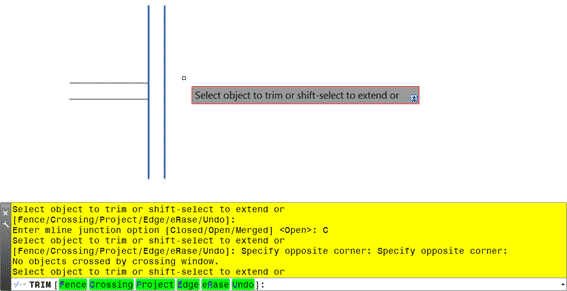

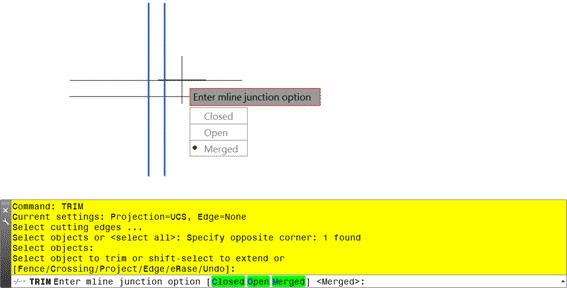

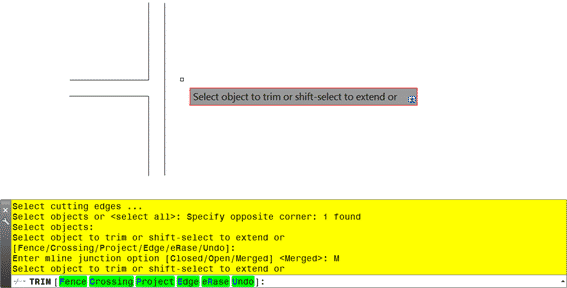

Os comandos TRIM e EXTEND funcionam nas MLINES, só que de forma um pouco diferente, veja:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Opção Merged:Dicas de AutoCAD - 10 dicas que você precisa saber!

Dicas de AutoCAD - 10 dicas que você precisa saber!

Opção Open:

Dicas de AutoCAD - 10 dicas que você precisa saber!

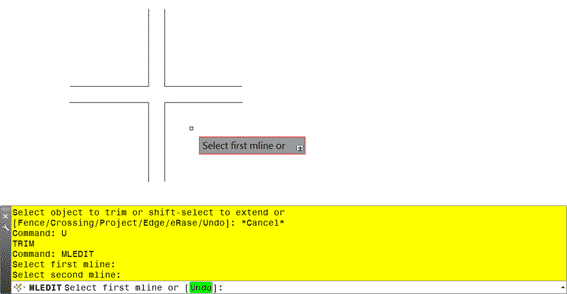

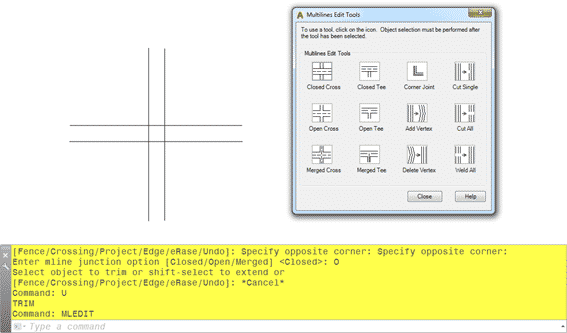

E você também tem outra opção para editá-las: usando o comando MLEDIT:

Dicas de AutoCAD - 10 dicas que você precisa saber!

No exemplo foi usada a opção Open Cross:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Para criar um novo estilo de MLINE, use o comando MLSTYLE:

Dicas de AutoCAD - 10 dicas que você precisa saber!

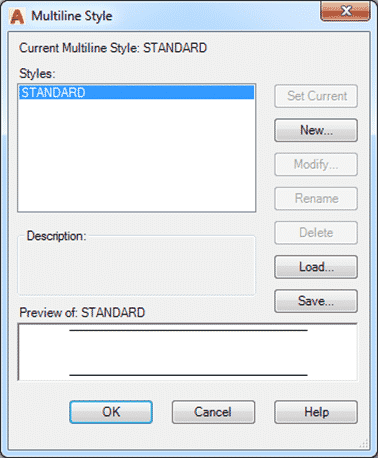

Então a caixa de diálogo é aberta:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

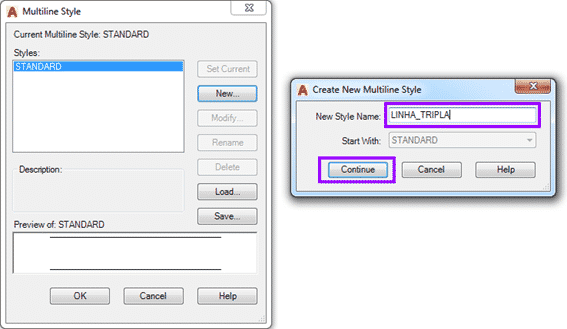

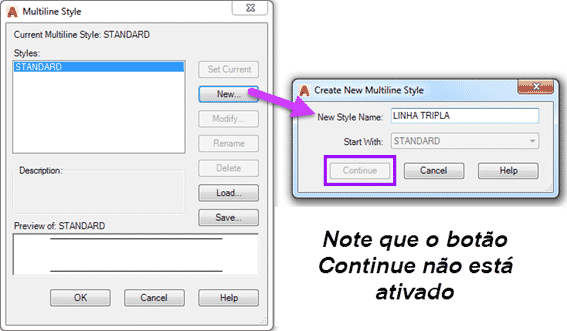

Clicamos no botão NEW e definimos um nome para nosso novo estilo:

Dicas de AutoCAD - 10 dicas que você precisa saber!

O nome digitado não está errado, não é “birra” do AutoCAD, é que no nome do estilo de MLINES não podemos usar “espaço”.

Veja que agora o botão Continue está ativado e pode (deve) ser clicado para continuarmos:

Dicas de AutoCAD - 10 dicas que você precisa saber!

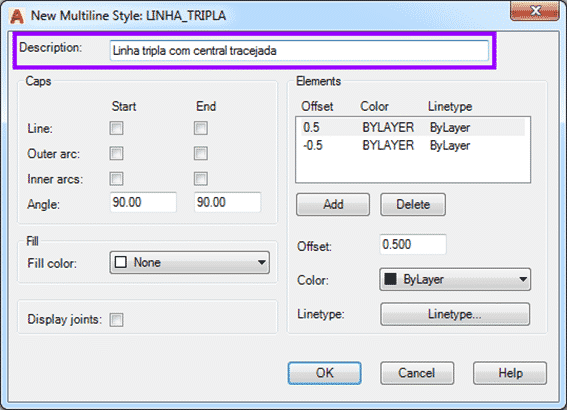

Digitamos a descrição da nossa nova Mline:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

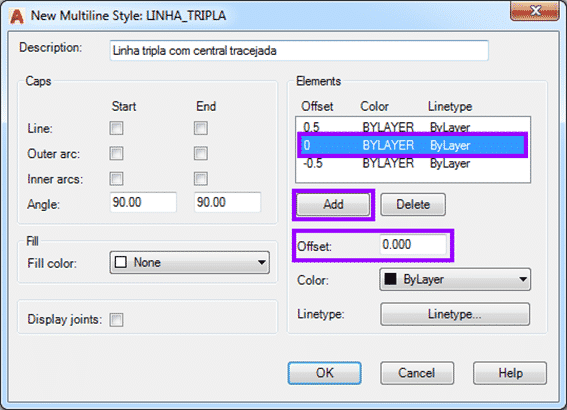

Agora vamos adicionar a linha central e definir o tipo de linha tracejado para ela.

Clique no botão Add, note que um novo elemento foi adicionado e o valor do Offset é 0 (zero): não mude esse valor:

Dicas de AutoCAD - 10 dicas que você precisa saber!

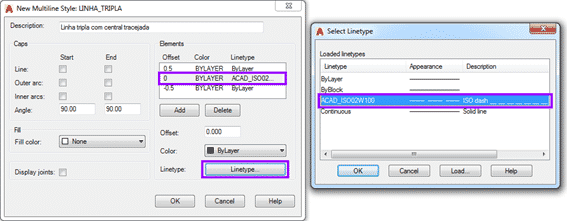

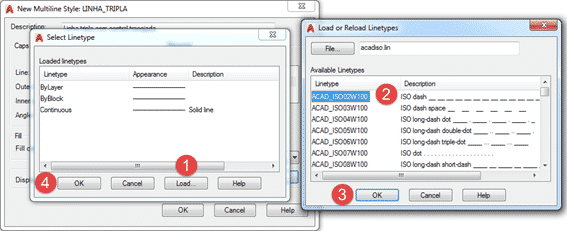

Clique no botão Linetype e carregue o tipo de linha tracejado que você gostaria de usar, clique na sequência mostrada com os números 1, 2, 3 e 4:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Tenha certeza de que clicou sobre o tipo de linha tracejado (que foi carregado) antes de clicar no botão OK (número 4).

Caso não tenha sido selecionado, você pode clicar novamente no botão Linetype e selecionar o tipo de linha.

Note que o nome do tipo de linha escolhido é mostrado na caixa Elements:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Não faremos mais nenhuma alteração neste tipo de linha.

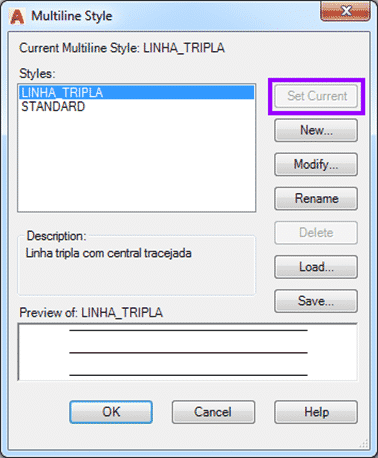

Clique no botão OK para voltar para a caixa de diálogo inicial e definir o novo estilo como corrente clicando no botão Set Current:

Dicas de AutoCAD - 10 dicas que você precisa saber!

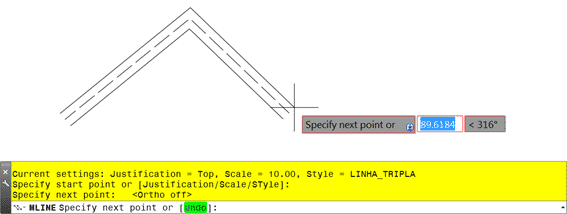

Vamos testar:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Se você gostou desse tipo de linha, entre em contato com a Luciana Klein, pois ela tem um material completo sobre as MLINES!

Este é apenas um pouco do que você pode fazer com esse comando!

10 dicas de AutoCAD que você precisa saber! Confira!

3 – CONVERTENDO SPLINES EM PLINES COM FLATTEN

Você sabia que além do comando SPLINEDIT, você pode usar o comando FLATTEN para converter SPLINES em PLINES?

Veja como é simples:

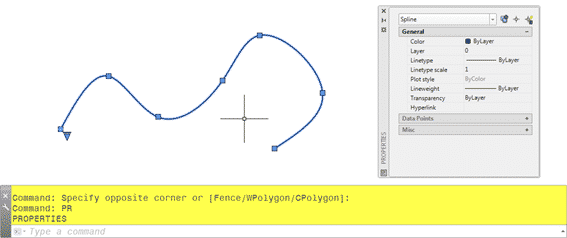

Solicite o comando FLATTEN e selecione a SPLINE:

Dicas de AutoCAD - 10 dicas que você precisa saber!

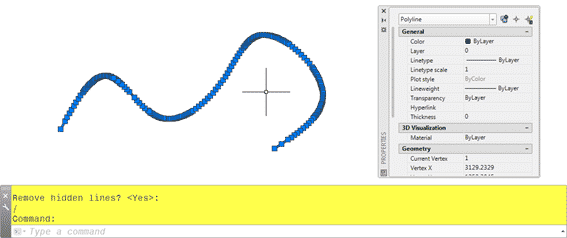

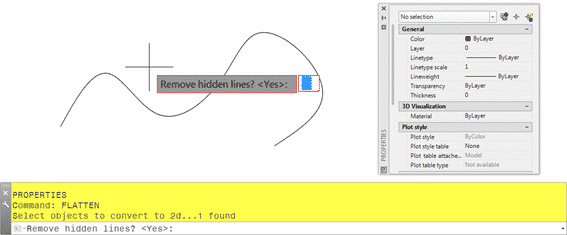

Pressione a tecla <Enter> para aceitar a opção Yes:

Dicas de AutoCAD - 10 dicas que você precisa saber!

E pronto!

Dicas de AutoCAD - 10 dicas que você precisa saber!

Acabou?

Só isso?

Só isso! Simples assim!Dicas de AutoCAD - 10 dicas que você precisa saber!



4 – DELETANDO LAYERS TEIMOSOS COM LAYDEL

Todo mundo sabe que para deletar qualquer configuração/bloco/estilos/layers que não esteja sendo utilizado no arquivo usamos o comando PURGE, certo?

Mas, às vezes, tem uns Layers teimosos que não querem ir embora!

Você sabe que não tem nenhum objeto criado no tal do Layer, nem pedaço de bloco, nem nada no Model, nem nos Layouts, mas o Layer simplesmente fica lá, te encarando, te provocando…

Não mais!

Olhe como é simples se livrar desse inquilino indesejado:

Crie um segmento de linha, ou um círculo, ou um retângulo, ou um texto, crie qualquer tipo de objeto e coloque no Layer indesejado.

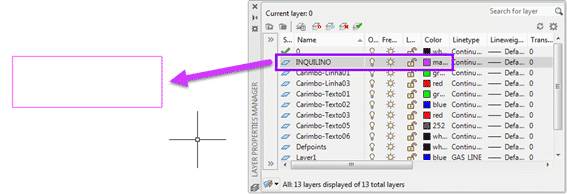

No exemplo, o nome do meu Layer indesejado é INQUILINO e eu tenho um retângulo desenhado nesse Layer.

Note que o Layer corrente DEVERÁ ser qualquer outro, exceto o Layer que você quer deletar do arquivo:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Agora vamos à “mágica”!

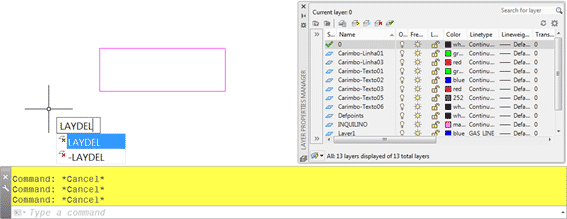

O comando que você vai usar é o LAYDEL:

Dicas de AutoCAD - 10 dicas que você precisa saber!

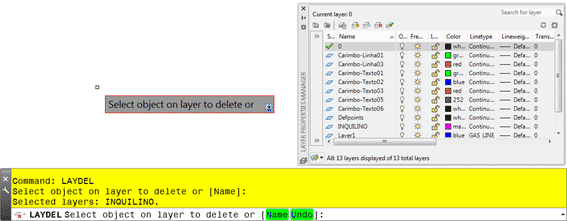

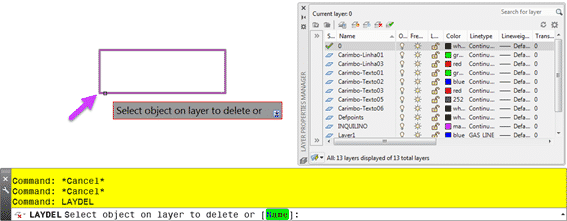

Após pedir o comando, selecione o retângulo criado no Layer que será deletado:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Pressione a tecla <Enter> para continuar:

Dicas de AutoCAD - 10 dicas que você precisa saber!

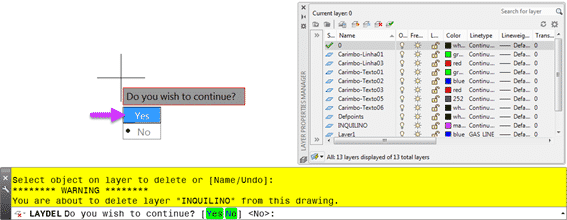

Escolha a opção Yes para continuar:

Dicas de AutoCAD - 10 dicas que você precisa saber!

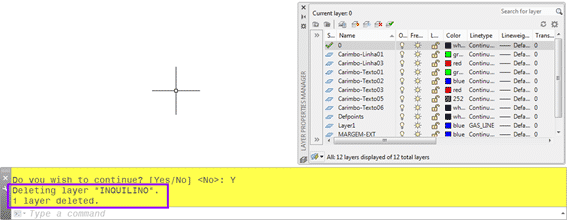

E pronto!

Dicas de AutoCAD - 10 dicas que você precisa saber!



5 – CAMINHANDO ENTRE OS LAYERS COM LAYWALK

Ahh não, não é um passeio virtual pelo desenho da forma que você está imaginando, é de outro tipo de “passeio” que eu estou falando.

No exemplo eu quero ver os objetos de um ou mais determinados Layers, mas sem ter que ficar congelando ou desligando todos os outros layers, por que é apenas uma conferência rapidinha sabe?!

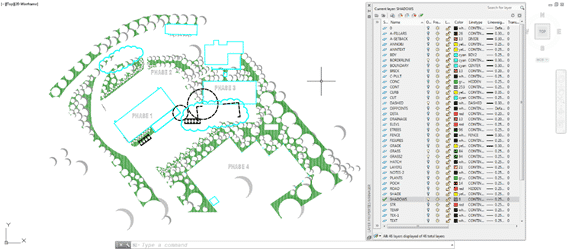

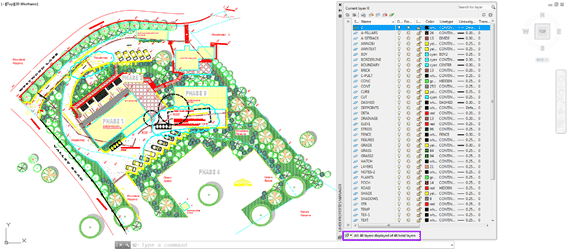

Mas o exemplo tem 46 Layers:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Ok, eu poderia usar o LAYISO, mas aí depois eu teria que usar o LAYON para ligar os demais Layers novamente.

Eu não quero isso, eu apenas quero dar uma “espiada” nos objetos de determinados layers.

Então para isso eu utilizo o comando LAYWALK.

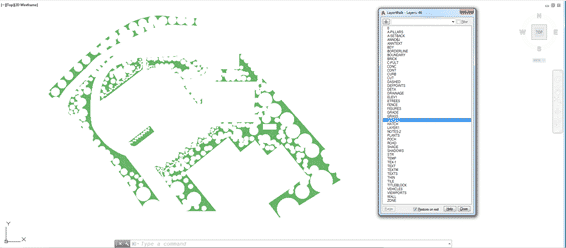

Ao solicitar o comando, esta palete é aberta:

Dicas de AutoCAD - 10 dicas que você precisa saber!

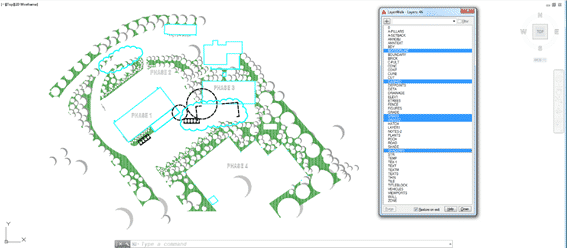

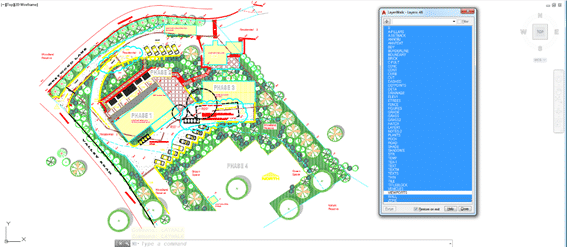

Eu posso selecionar uma lista de Layers em sequência para visualizar os objetos na tela:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Eu posso selecionar apenas um Layer:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Eu posso selecionar vários Layers alternados, basta pressionar a tecla <Ctrl> enquanto clico nos Layers desejados:

Dicas de AutoCAD - 10 dicas que você precisa saber!

E, ao terminar de visualizar, basta clicar no botão Close para fechar a caixa e sair do comando.

Atenção:

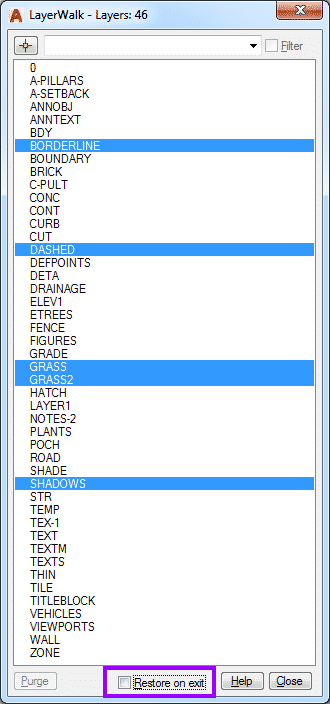

Se você desmarcar a opção Restore on exit, os layers não selecionados para visualização permanecerão desligados:

Dicas de AutoCAD - 10 dicas que você precisa saber!

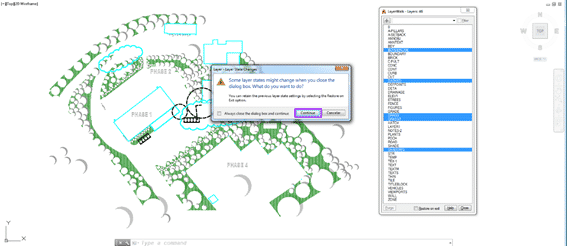

Neste caso, será mostrada uma mensagem de alerta, basta clicar no botão Continue:

Dicas de AutoCAD - 10 dicas que você precisa saber!

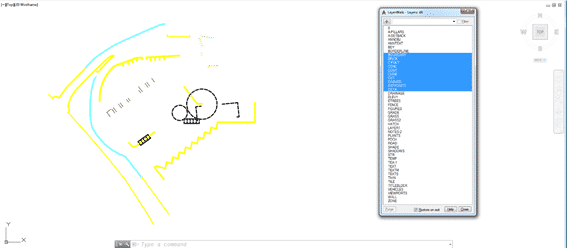

E pronto, veja que os demais Layers estão desligados:

Dicas de AutoCAD - 10 dicas que você precisa saber!



10 dicas de AutoCAD que você precisa saber! Confira!

6 – ARQUIVO DWG MUITO GRANDE? TRANSFORME EM BLOCO

Às vezes você está com um arquivo cheio de blocos e hachuras e outros objetos e o tamanho do arquivo aumenta MUITO.

E você precisa reduzir o tamanho desse arquivo, como fazer?

Se você explodir blocos e hachuras… assine seu testamento, por que vão querer te matar, literalmente…

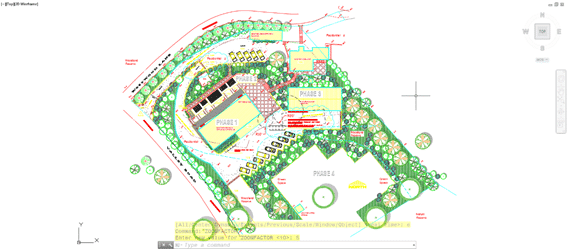

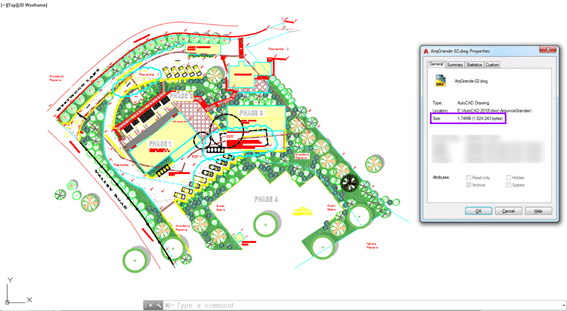

Vamos ver o tamanho desse arquivo do comando anterior: 1.74 MB

3Dicas de AutoCAD - 10 dicas que você precisa saber!

Como diminuir?

Simples:

Use o comando WBLOCK e crie um bloco externo do arquivo!

Dicas de AutoCAD - 10 dicas que você precisa saber!

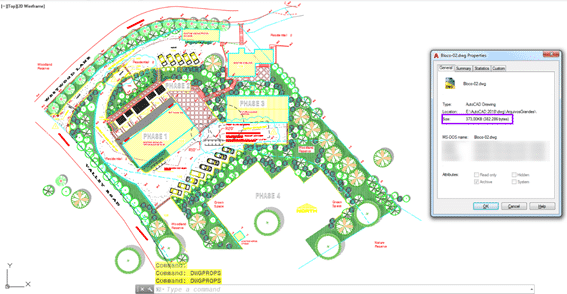

Vamos ver o tamanho do arquivo agora?

Míseros 373,00 KB!

Dicas de AutoCAD - 10 dicas que você precisa saber!

7 – CRIANDO UMA TP DOS SEUS BLOCOS FAVORITOS

Todo mundo tem seus blocos favoritos para usar em seus projetos e cada pessoa organiza, salva e guarda onde bem entende.

Mas tem usuário que “se perde”… às vezes precisa usar um determinado bloco e … cadê? Não lembra em que arquivo está, nem em que pasta… enfim.

Não seria mais fácil se os seus blocos estivessem em um só lugar? Ao alcance de um clique?

É simples!

Abra o arquivo em que você tenha alguns blocos dos seus favoritos.

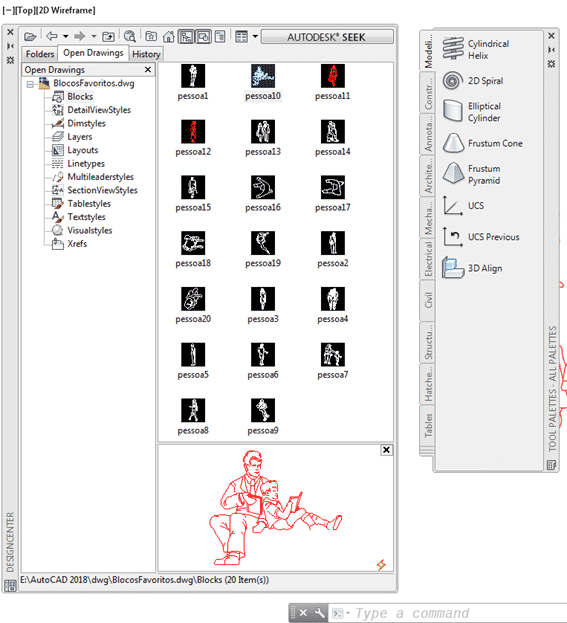

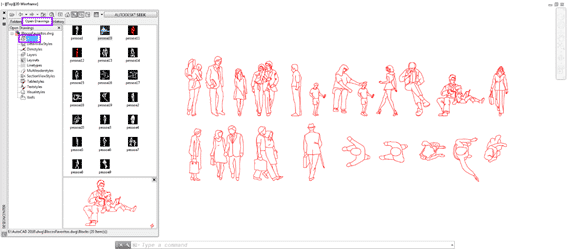

Abra o Design Center, você pode digitar DC e pressionar a tecla <Enter>:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Digite TP e pressione a tecla <Enter> para abrir a Tool Palette:

Dicas de AutoCAD - 10 dicas que você precisa saber!

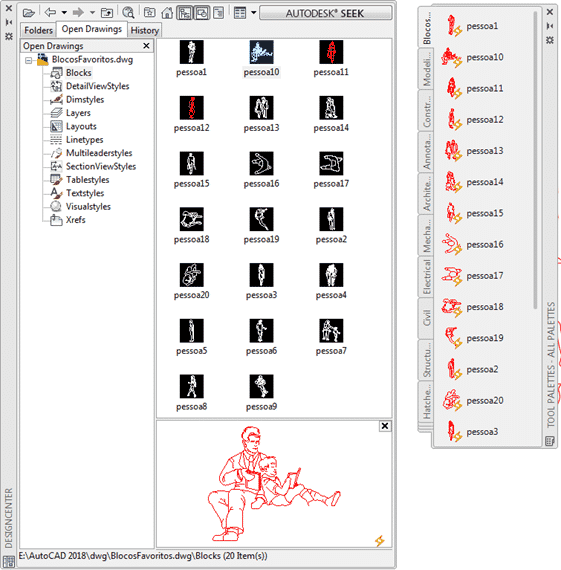

Agora clique com botão direito sobre a Categoria Blocks no Design Center e escolha a opção Create Tool Palette:

Dicas de AutoCAD - 10 dicas que você precisa saber!

E … pronto!

Dicas de AutoCAD - 10 dicas que você precisa saber!

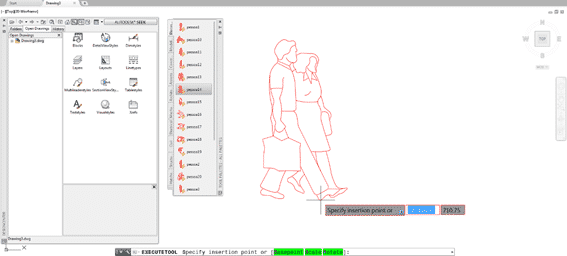

Você pode até fechar o arquivo que estava aberto, abrir um arquivo novo e basta clicar no bloco da Tool Palette para inserir no seu novo arquivo:

Dicas de AutoCAD - 10 dicas que você precisa saber!

O que você não pode fazer?

Apagar o arquivo dwg de onde gerou a Tool Palette.

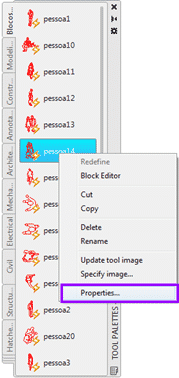

Se você não lembra onde está o arquivo, basta clicar com botão direito sobre um dos blocos na Tool Palette, escolher a opção Properties:

Dicas de AutoCAD - 10 dicas que você precisa saber!

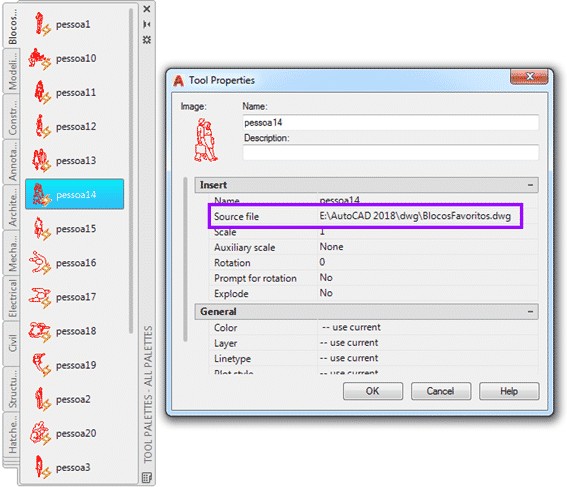

O caminho do arquivo dwg pode ser visto em Source file:

Dicas de AutoCAD - 10 dicas que você precisa saber!

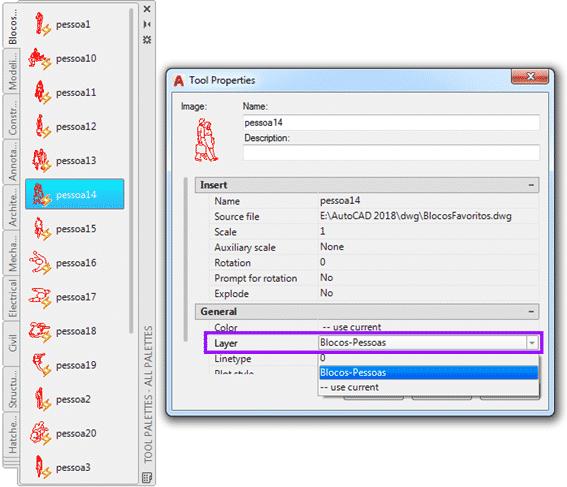

Note que você também pode definir um Layer padrão para a inserção do bloco:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Então não importa qual o Layer esteja corrente, este bloco em particular será sempre inserido no Layer Blocos-Pessoas.

E se no arquivo não tiver esse Layer?

Quando você inserir o bloco, o layer será criado automaticamente!

Olha, eu acho que já passei das 10 dicas, com dicas dentro de dicas, mas vamos lá, faltam só mais 3 para completar as 10 dicas parte 2!

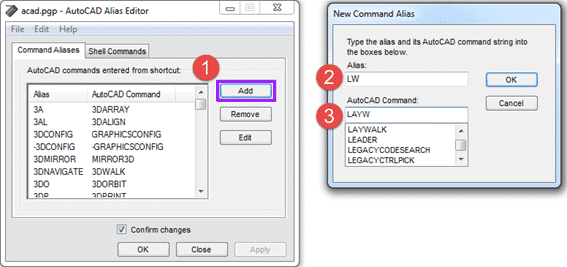

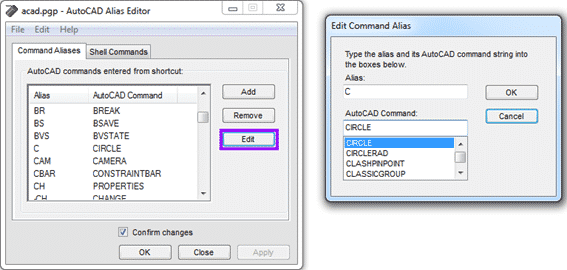

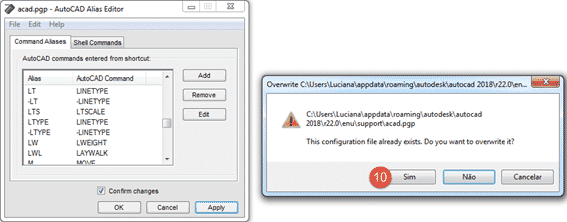

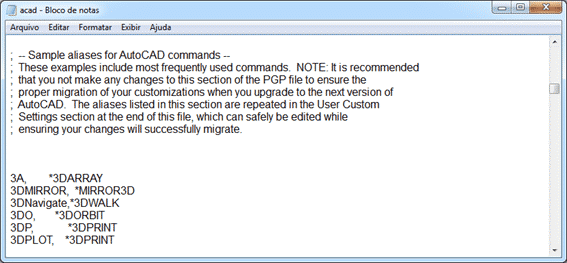

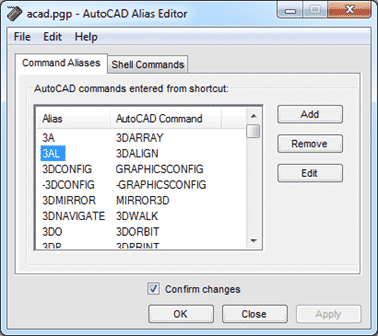

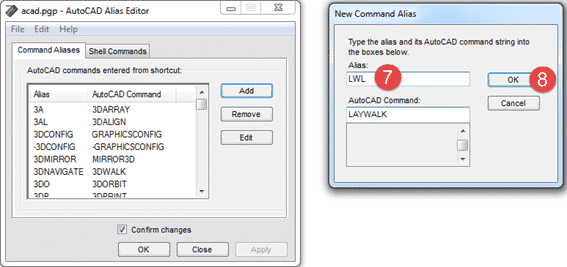

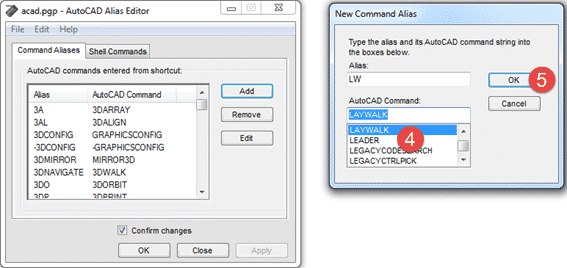

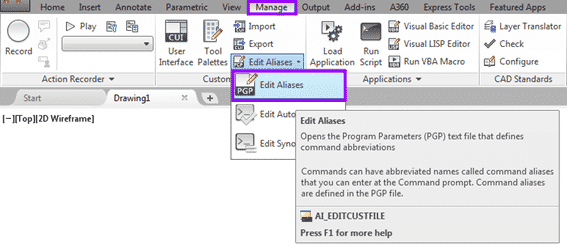

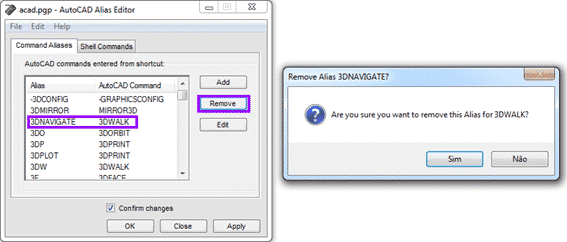

8 – CRIANDO E EDITANDO OS ATALHOS DOS COMANDOS COM ALIASEDIT

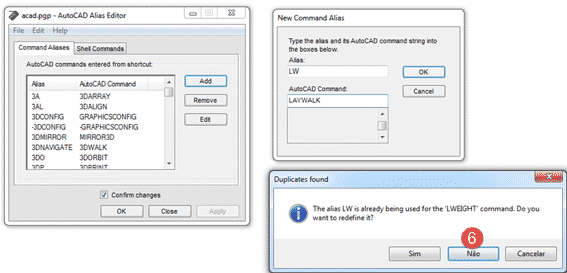

Você sabia que pode criar, editar e até mesmo apagar atalhos no AutoCAD?

Mas o que são atalhos?

Os atalhos no AutoCAD são chamados de ALIAS.

Por exemplo: L é o atalho para o comando LINE, M é o atalho para o comando MOVE.

Você pode editar os atalhos de duas formas: abrindo o arquivo ACAD.PGP ou usando o comando ALIASEDIT.

O arquivo ACAD.PGP pode ser aberto com o comando AI_EDITCUSTFILE:

Dicas de AutoCAD - 10 dicas que você precisa saber!

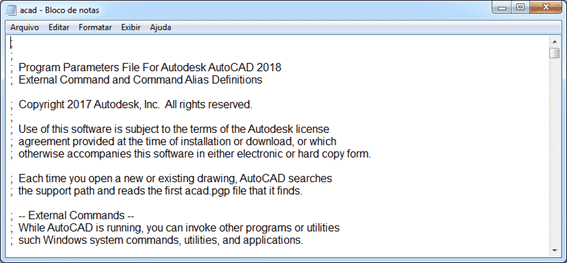

Arquivo aberto:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Dicas de AutoCAD - 10 dicas que você precisa saber!

Este arquivo contém os principais atalhos utilizados no AutoCAD.

Você pode editar?

Sim, você pode! Mas não deve…

Eu não aconselho editar direto no arquivo acad.pgp (aberto no Bloco de Notas), por que você pode criar um atalho que já está sendo usado por outro comando, e isto não vai dar certo!

Então use o comando ALIASEDIT das Express Tools:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Veja como é simples:

Ao solicitar o comando, a caixa de diálogo é aberta:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Com o botão Add você pode adicionar um novo atalho:

Passo 1: Clique no botão Add

Passo 2: Digite o atalho, no exemplo: LW

Passo 3: Comece a digitar o nome do comando, note que na caixa abaixo os comandos são mostrados:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Passo 4: Selecione o comando desejado para o atalho, no exemplo selecione o comando LAYWALK.

Passo 5: Clique no botão OK:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

Passo 6: O Editor avisa que o atalho LW já está sendo usado por outro comando, clique no botão NÃO:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Passo 7: Acrescente uma letra L ao atalho, seu novo atalho é LWL.

Passo 8: Clique no botão OK.

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

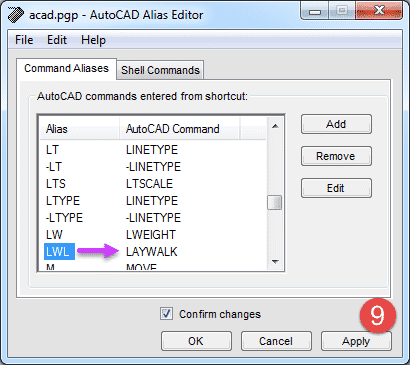

Passo 9: Clique no botão Apply

Dicas de AutoCAD - 10 dicas que você precisa saber!

Passo 10: Uma mensagem é mostrada perguntando se você quer atualizar o arquivo acad.pgp, clique no botão SIM:

Dicas de AutoCAD - 10 dicas que você precisa saber!

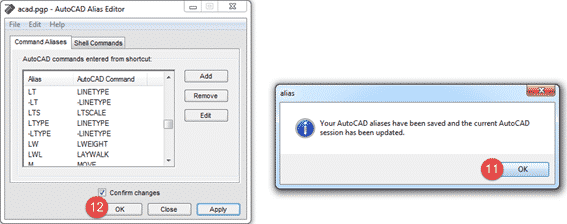

Passo 11: Outra mensagem é mostrado avisando que o arquivo foi atualizado, clique no botão OK.

Passo 12: E finalmente clique no botão OK para fechar o editor de atalhos.

Dicas de AutoCAD - 10 dicas que você precisa saber!

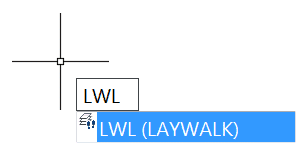

Veja que agora ao digitar LWL o AutoCAD mostra o comando LAYWALK:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Se você quiser editar um atalho existente, use o botão Edit:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

Se você quiser apagar um atalho existente, use o botão Remove:

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

10 dicas de AutoCAD que você precisa saber! Confira!

DICA EXTRA DA LUCIANA KLEIN:

Algumas vezes pode acontecer do AutoCAD não carregar o novo arquivo ACAD.PGP que você acabou de atualizar.

Se isso acontecer, use o comando REINIT para forçar o AutoCAD a recarregar o arquivo:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Marque a opção PGP File e clique no botão OK:

Dicas de AutoCAD - 10 dicas que você precisa saber!



9 – PROMPT INTELIGENTE COM TECLA TAB

Sabe quando você não se lembra do nome completo do comando, só de algumas letras?

Como fazer pra procurar isso no AutoCAD?Dicas de AutoCAD - 10 dicas que você precisa saber!

Bom, você pode começar digitando essas letrinhas que você se lembra e usar a tecla TAB:

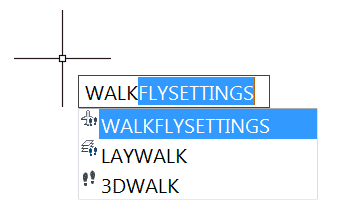

Vamos usar de novo umas letrinhas já conhecidas: WALK:

Dicas de AutoCAD - 10 dicas que você precisa saber!

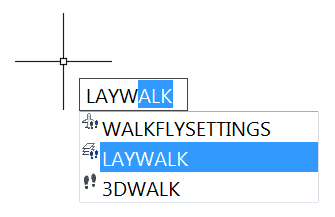

Agora pressione a tecla TAB uma vez e o AutoCAD “pulará” para o próximo comando mostrado na lista:

Dicas de AutoCAD - 10 dicas que você precisa saber!

Outro exemplo?

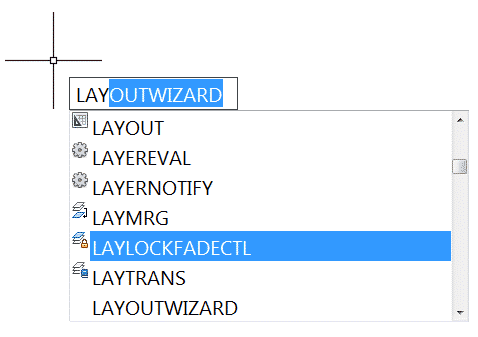

Veja quantos comandos e variáveis de sistema que existem iniciando com as letras LAY:

Dicas de AutoCAD - 10 dicas que você precisa saber!

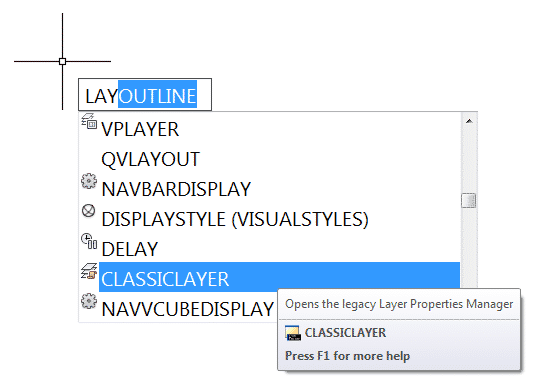

E que contém LAY:

Dicas de AutoCAD - 10 dicas que você precisa saber!



10 – A RODA DO MOUSE: CONFIGURAÇÕES EXTRAS

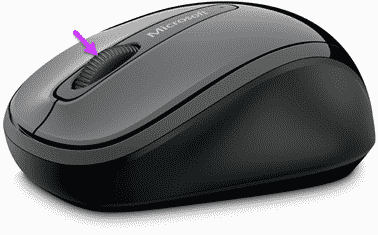

O botão do meio do mouse, que chamamos de “roda” ou “rodinha” pode ser configurado de acordo com a velocidade e direção.

10 dicas de AutoCAD que você precisa saber! Confira!
10 dicas de AutoCAD que você precisa saber! Confira!

A “velocidade” neste caso é o fator de zoom para maior ou menor.

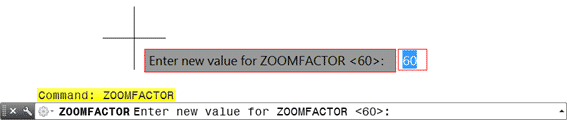

A variável de sistema que controla o fator de zoom é a ZOOMFACTOR.

O valor padrão é 60.

Se você colocar um valor menor, o zoom em tempo real ficará “mais lento”, ou seja: o zoom será dado aos poucos.

Dicas de AutoCAD - 10 dicas que você precisa saber!

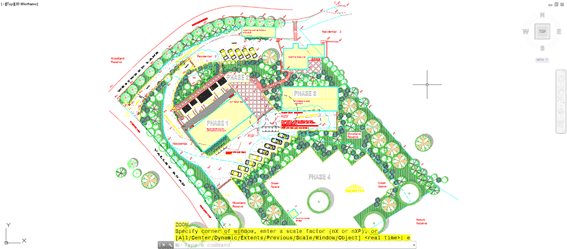

Olhe esse exemplo em que o zoom está estendido:

Dicas de AutoCAD - 10 dicas que você precisa saber!

ZOOMFACTOR com valor 5:

Dicas de AutoCAD - 10 dicas que você precisa saber!

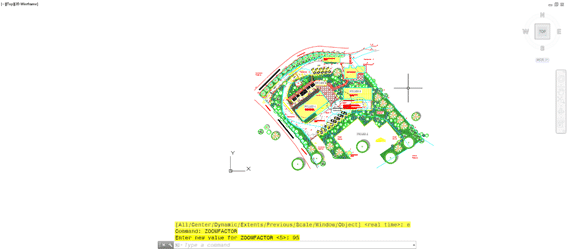

ZOOMFACTOR com valor 95:

Dicas de AutoCAD - 10 dicas que você precisa saber!

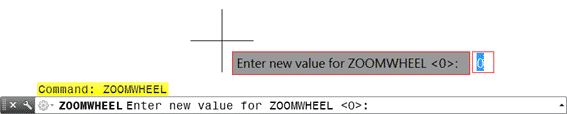

E a variável de sistema que define a direção do zoom conforme o giro da rodinha é a ZOOMWHEEL.

O valor padrão é 0 (zero).

Se você mudar o valor para 1 vai inverter a direção do zoom:

Dicas de AutoCAD - 10 dicas que você precisa saber!



Obrigada Autodesk!

E aí, gostou do artigo com 10 dicas de AutoCAD que você precisa saber! Confira!

Esse conhecimento e muitos outros fazem parte do meu curso de AutoCAD Projetos de Prefeitura, onde além de aprender a desenhar você aprenderá a desenvolver projetos de arquitetura e prefeitura de forma muito fácil e profissional, INCLUINDO como plotar no AutoCAD e principalmente como trabalhar com escalas corretamente!

YouTube video

Confira também este módulo do nosso curso voltado para o aluno que deseja aprender a criar um projeto completo, com plantas baixas, cortes, fachadas de maneira rápida e sem aplicar as técnicas de aprovação de prefeitura, no caso de estudantes de arquitetura.Como inserir Imagem no AutoCAD - Coloque foto no seu projeto!

Curso de AutoCAD Projetos de Prefeitura – Aprenda mais do que só um programa! Clique aqui para saber mais!Com ele será possível desenvolver os projetos de estudo da faculdade incluindo o TCC, veja o video acelerado do que você aprenderá:

YouTube video



curso de autocad completo
Curso de AutoCAD completo profissional – Clique para ver mais!

Se este artigo te ajudou em seus estudos, então deslize a tela para baixo e confira mais dicas como esta e não se esqueça de compartilhar com os amigos!

Mimos da A Arquiteta para você!

Em meu portal de treinamento on-line separei para você vários dos meus cursos gratuitos para quem quer aprender a decorar ou até usar programas para criar seus projetos, seja de interiores, de edificações, e-books e muito mais.

Basta clicar neste link e começar a estudar.

Além disso, eu gostaria de conhecer mais sobre você. Você é um entusiasta decorador, ou até um profissional de Arquitetura? Clique aqui, responda estas poucas perguntas e ganhe um presente meu que adorará  muito!

Quer mais dicas sobre o mundo da Arquitetura e Decoração, então confira alguns dos nossos artigos em:

YouTube video
Espero que este artigo tenha ajudado você! Então deslize a tela para baixo e confira mais dicas como esta e não se esqueça de compartilhar com os amigos! Conheça e se inscreva para receber dicas em nosso Facebook e em nosso canal do YouTube. Quer mais dicas sobre o mundo da arquitetura e Decoração, então confira alguns dos nossos artigos em:
Luciana Paixão
Luciana Paixãohttps://www.aarquiteta.com.br
Luciana Paixão, arquiteta e instrutora renomada, autora do "Guia Abrangente para Aprovação de Projetos de Prefeituras", é reconhecida desde 2013 no campo da arquitetura. Destacada como Mente Influente pela Revista "Negócios da Comunicação" e premiada por seu trabalho em mídias sociais, Luciana acumula mais de 400.000 seguidores, consolidando sua posição de liderança no setor.
