Escalas de Projetos Arquitetônicos: Como Entender, Calcular e Escolher

MEDIDA REAL → ESCALA → MEDIDA NO DESENHO

Por exemplo, na escala 1:50, uma medida real de 1 metro é representada por 2 centímetros no desenho. Na escala 1:100, o mesmo metro passa a ocupar 1 centímetro.

O que é escala em um projeto arquitetônico?

A escala de representação estabelece uma relação proporcional entre as dimensões do desenho e as dimensões reais do objeto representado.

Quando encontramos:

1:50

podemos ler como “um para cinquenta”.

Isso significa que uma unidade medida no desenho corresponde a 50 unidades iguais na realidade.

Se trabalharmos em centímetros:

• 1 cm no desenho = 50 cm reais;
• 2 cm no desenho = 100 cm reais = 1 m;
• 10 cm no desenho = 500 cm reais = 5 m.

É importante manter as unidades compatíveis durante o cálculo. Um centímetro deve ser relacionado a centímetros, milímetros a milímetros e assim por diante, fazendo as conversões necessárias antes da operação.

Escala de representação e escala humana são a mesma coisa?

Não. Essa distinção é importante porque os dois conceitos podem aparecer em arquitetura, mas tratam de questões diferentes.

A escala de representação indica a relação matemática entre o desenho e aquilo que está sendo representado. É o caso de 1:20, 1:50, 1:100 e 1:200.

A escala humana, por outro lado, está relacionada à maneira como dimensões e espaços se relacionam com o corpo e com a percepção das pessoas.

A altura de uma bancada, a largura de uma circulação, a dimensão de uma porta e a proporção de um ambiente podem participar de discussões sobre ergonomia, acessibilidade, dimensionamento e escala humana.

Mas mudar uma planta de 1:50 para 1:100 não torna o ambiente real menor. O projeto continua representando o mesmo espaço; apenas sua representação no papel fica menor.

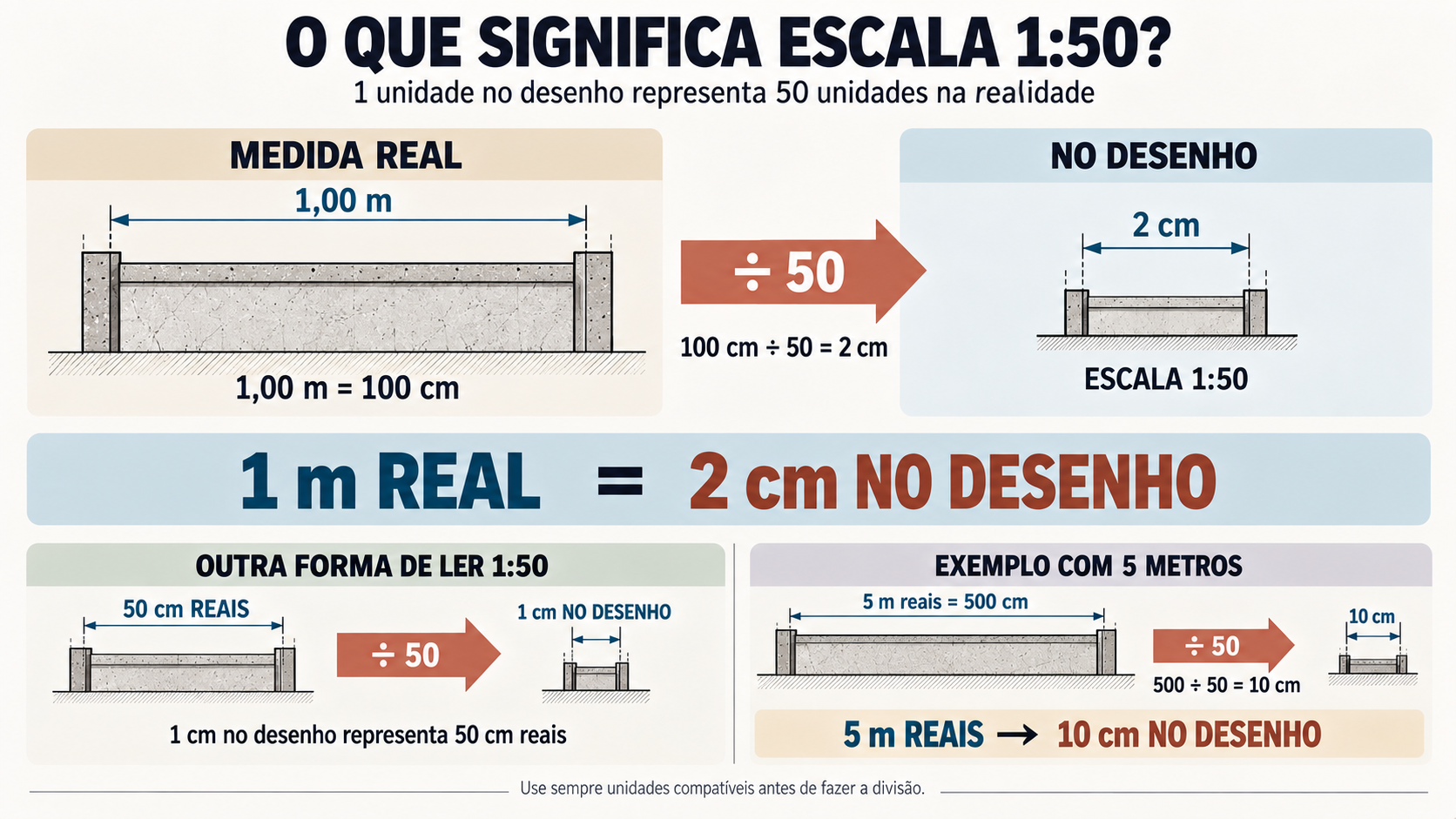

O que significa escala 1:50?

Na escala 1:50, cada unidade do desenho representa 50 unidades na realidade.

Imagine uma parede real com 5 metros de comprimento.

Primeiro podemos converter:

5 m = 500 cm

Depois dividimos a dimensão real pelo denominador da escala:

500 ÷ 50 = 10 cm

Portanto, uma parede real de 5 metros será representada com 10 centímetros em um desenho impresso corretamente em 1:50.

O que significa escala 1:100?

Na escala 1:100, cada unidade no desenho representa 100 unidades reais.

Essa relação produz uma conversão especialmente fácil quando trabalhamos em centímetros:

• 1 cm no desenho = 100 cm reais;
• 100 cm reais = 1 m;
• portanto, 1 cm no desenho = 1 m real.

Uma parede com 5 metros reais será representada por:

500 cm ÷ 100 = 5 cm

Observe que a mesma parede que ocupava 10 cm no papel em 1:50 ocupa apenas 5 cm em 1:100.

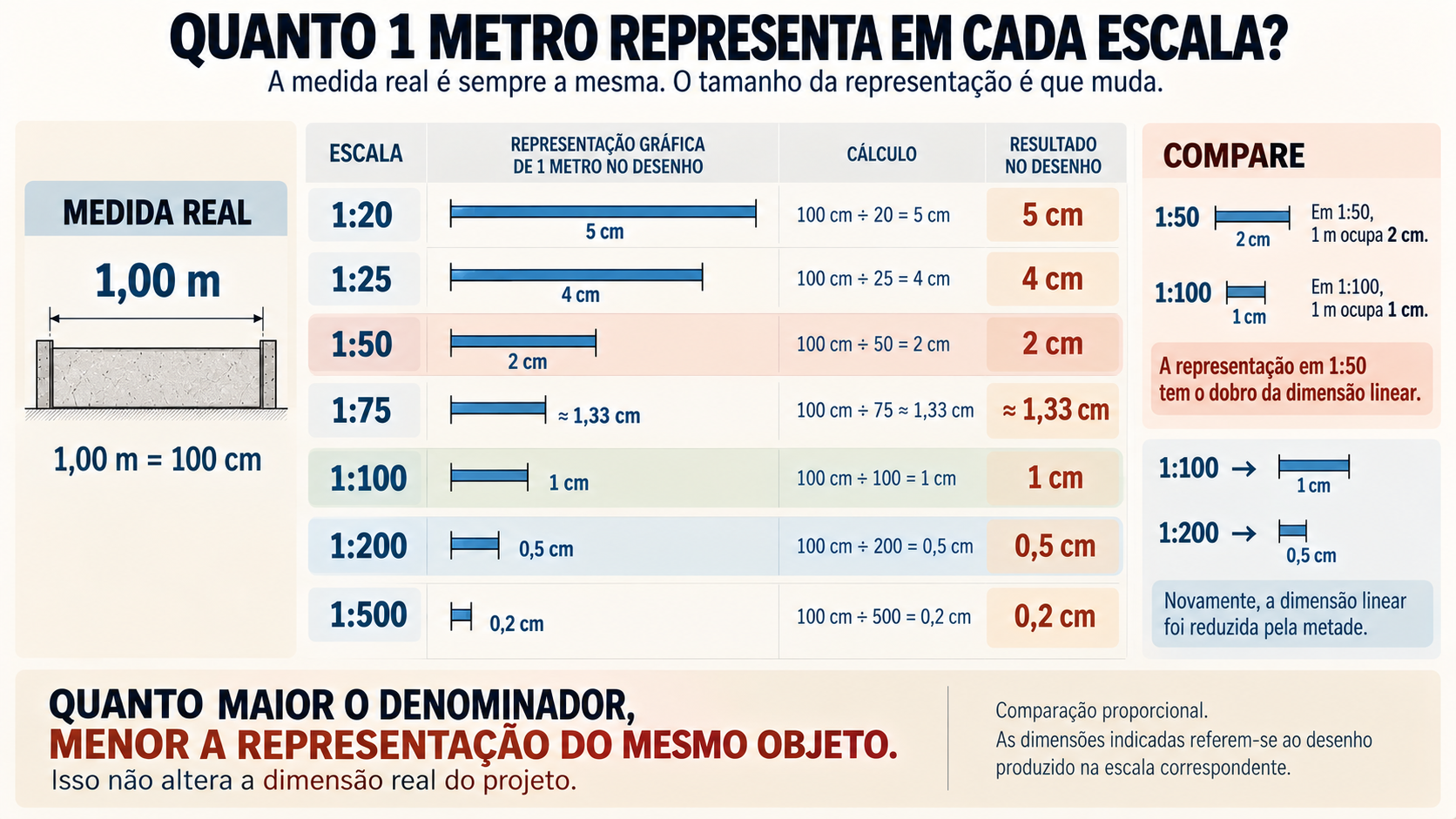

Quanto representa 1 metro em cada escala?

Esta tabela funciona como referência rápida para algumas escalas de redução:

Quanto maior o denominador de uma escala de redução, menor será a representação no papel.

Por isso, um mesmo projeto aparece maior em 1:50 do que em 1:100 e ainda menor em 1:200.

Como calcular uma medida em escala?

Para uma escala de redução do tipo 1:n, uma forma simples de calcular a dimensão no desenho é:

MEDIDA NO DESENHO = MEDIDA REAL ÷ DENOMINADOR DA ESCALA

Mas as unidades precisam ser compatíveis.

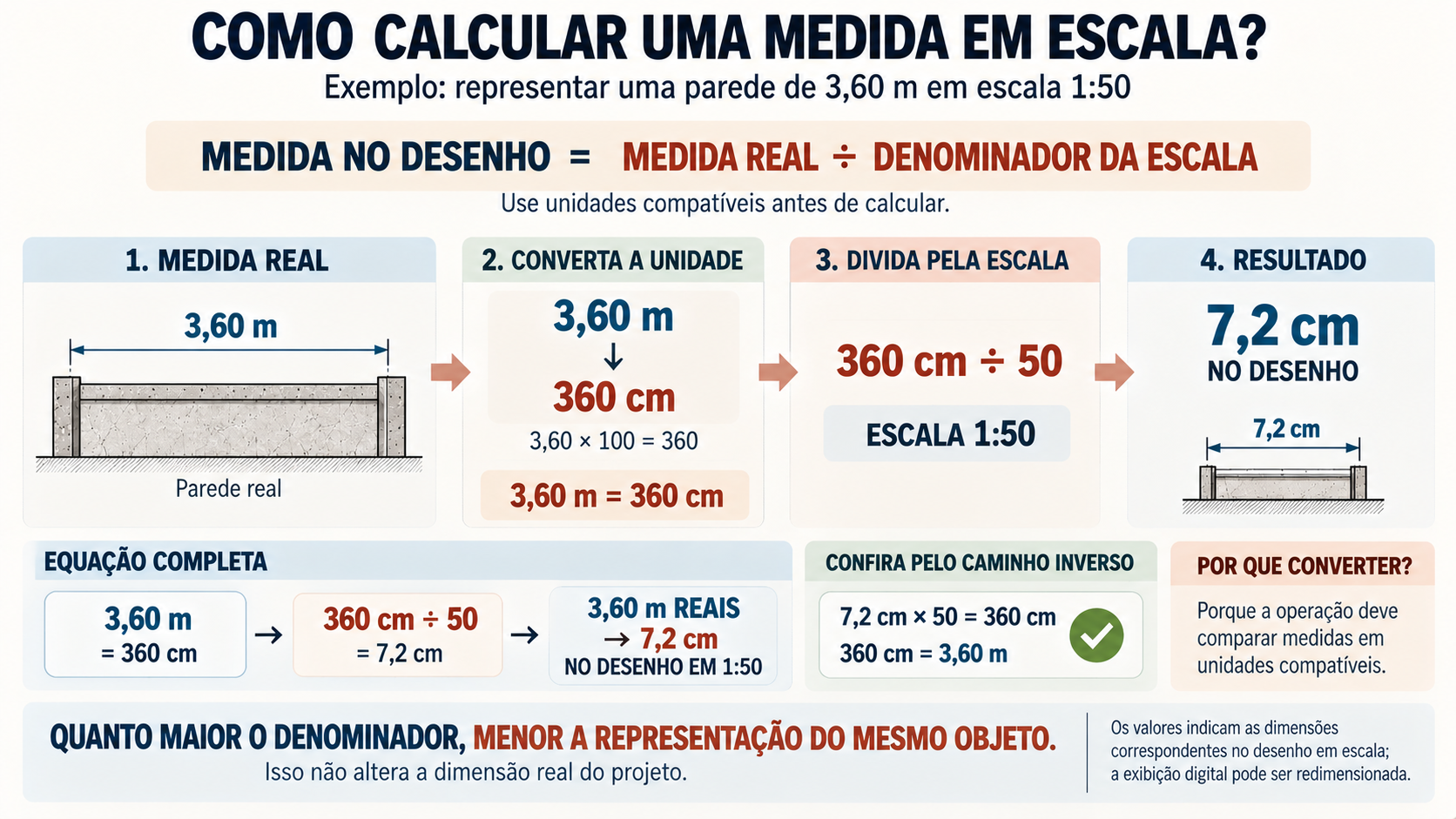

Exemplo 1: representar 3,60 m em escala 1:50

Converta primeiro para centímetros:

3,60 m = 360 cm

Agora:

360 ÷ 50 = 7,2 cm

Logo, 3,60 metros reais correspondem a 7,2 centímetros no desenho em escala 1:50.

Exemplo 2: representar 8 m em escala 1:100

8 m = 800 cm

800 ÷ 100 = 8 cm

Portanto, 8 metros reais correspondem a 8 centímetros no desenho em 1:100.

Exemplo 3: representar 20 m em escala 1:200

20 m = 2.000 cm

2.000 ÷ 200 = 10 cm

Logo, 20 metros reais serão representados por 10 centímetros.

Como descobrir a medida real a partir de um desenho?

Também podemos fazer o caminho inverso.

Se conhecemos a escala e medimos uma distância no desenho:

MEDIDA REAL = MEDIDA NO DESENHO × DENOMINADOR DA ESCALA

Imagine uma parede que mede 6 cm em uma planta 1:50:

6 × 50 = 300 cm

300 cm = 3 m

Portanto, aquela parede representa 3 metros na realidade.

O que são escala natural, escala de redução e escala de ampliação?

As escalas podem ser compreendidas em três grupos básicos.

Escala natural

Na escala 1:1, o desenho possui a mesma dimensão do objeto representado.

Uma peça real de 10 cm, por exemplo, teria 10 cm no desenho em tamanho natural.

Escala de redução

É muito comum na representação arquitetônica porque edifícios, terrenos e ambientes normalmente são maiores que as folhas utilizadas para apresentar os desenhos.

Exemplos:

• 1:20;
• 1:50;
• 1:100;
• 1:200;
• 1:500.

Escala de ampliação

É utilizada quando precisamos representar algo maior do que seu tamanho real para comunicar componentes muito pequenos.

São exemplos relações como 2:1, 5:1 ou 10:1, conforme a finalidade da representação.

Em arquitetura, detalhes normalmente podem exigir representações maiores que plantas gerais, embora isso não signifique necessariamente que todo detalhe seja uma ampliação em relação ao tamanho real.

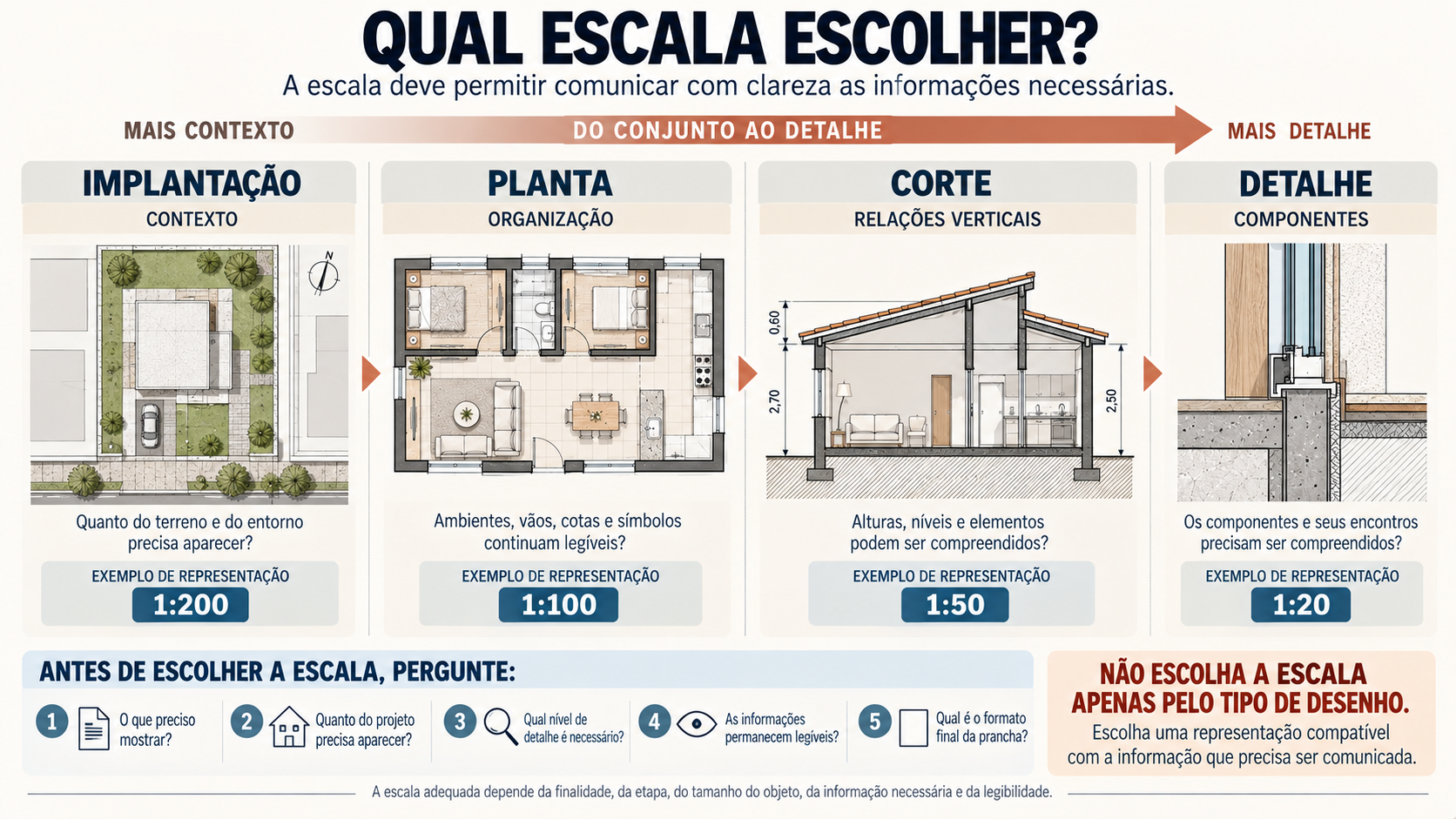

Qual escala usar em um projeto arquitetônico?

Não existe uma única escala obrigatória para toda planta, corte, fachada ou implantação.

A escolha precisa considerar o tamanho do objeto representado, a etapa do projeto, a quantidade de informação, o tamanho da prancha, a finalidade do documento e a legibilidade necessária.

Por isso, em vez de decorar que “planta é sempre 1:50” ou que “situação é sempre 1:500”, é melhor compreender a lógica da representação.

Escalas como 1:50, 1:100, 1:200 e 1:500 aparecem com frequência em documentação arquitetônica, mas sua utilização deve ser compatível com a finalidade da representação.

Além das normas técnicas pertinentes, projetos destinados a aprovação também podem precisar atender aos padrões e exigências do órgão responsável.

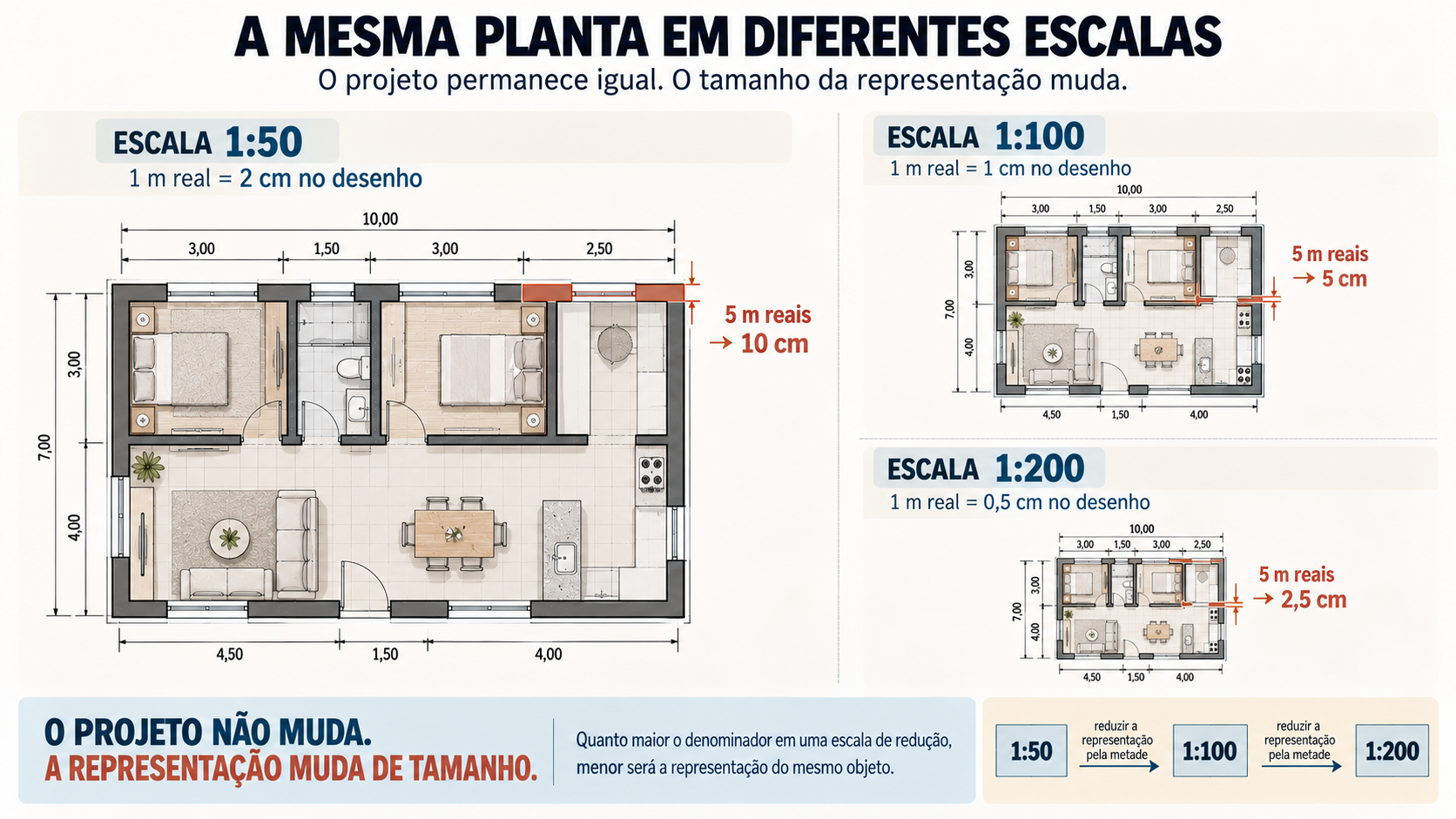

Por que uma planta em 1:50 mostra mais detalhes que uma em 1:200?

Imagine exatamente a mesma residência representada em três escalas.

Em 1:50, o desenho ocupa mais espaço no papel. Isso permite representar e ler elementos menores com maior facilidade.

Em 1:100, a mesma residência ocupa metade da dimensão linear que teria em 1:50.

Em 1:200, ela fica ainda menor.

Isso não significa que a residência mudou. Significa que existe menos espaço gráfico disponível para comunicar seus componentes.

Essa é uma das razões pelas quais a escala deve estar relacionada ao nível de informação necessário.

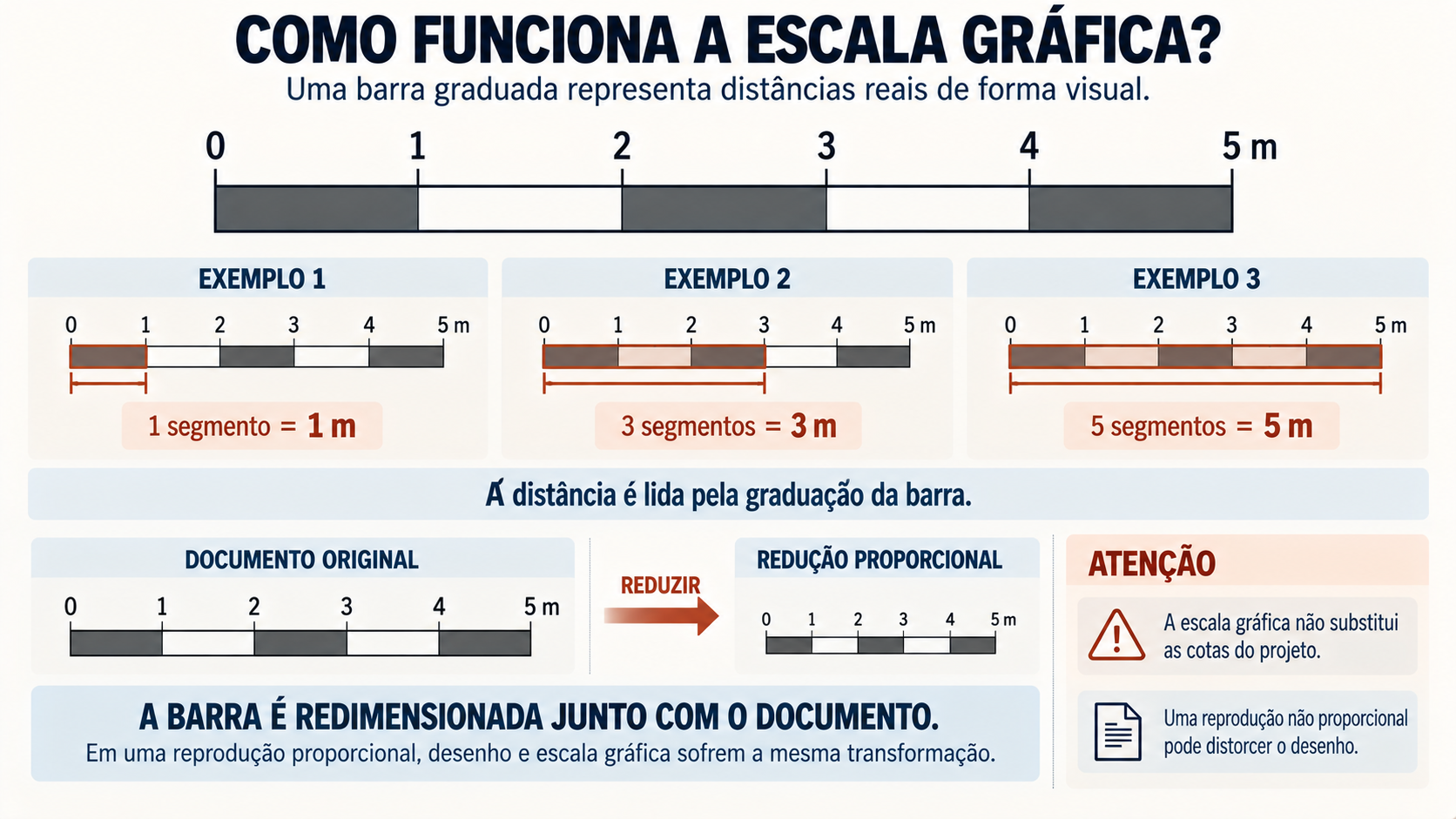

O que é escala gráfica?

A escala gráfica representa visualmente a relação de escala por meio de uma barra graduada.

Ela pode apresentar segmentos correspondentes a determinadas distâncias reais, permitindo interpretar visualmente a relação entre o desenho e o objeto representado.

Uma vantagem importante é que, quando uma prancha sofre uma ampliação ou redução proporcional, a barra gráfica impressa também muda de tamanho junto com o desenho.

Isso pode ajudar a perceber que a reprodução já não está nas dimensões originalmente previstas.

Mesmo assim, a escala gráfica não elimina a necessidade de cotas, identificação adequada da escala e controle da impressão.

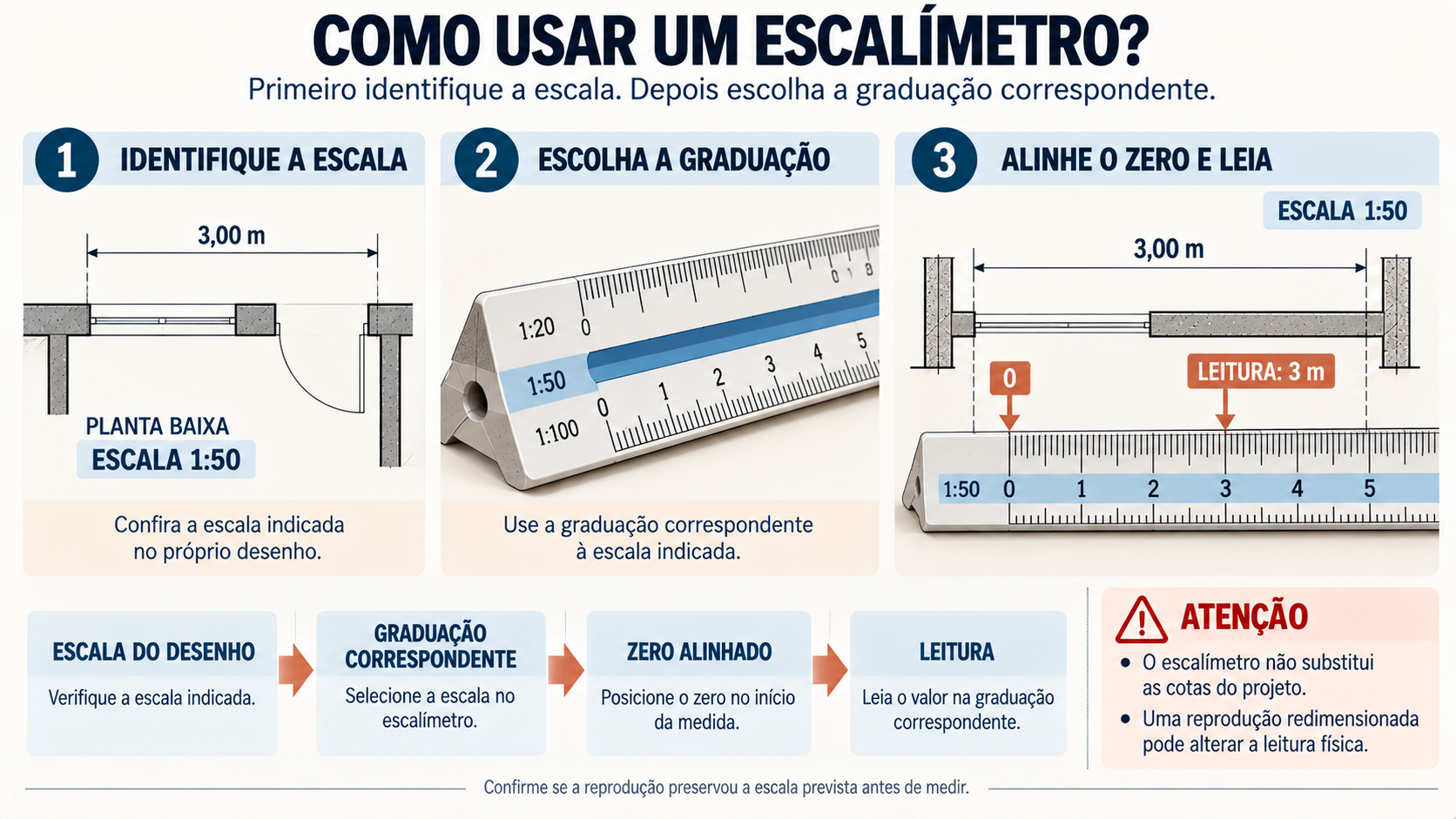

O que é um escalímetro?

O escalímetro é uma régua desenvolvida para facilitar a leitura e a representação de medidas em determinadas escalas.

Modelos triangulares podem reunir diferentes graduações em suas faces.

Antes de medir qualquer desenho, confira:

• qual escala está indicada na prancha;
• qual graduação do escalímetro corresponde a ela;
• se a impressão ou reprodução preservou a escala original.

Usar a face errada pode produzir uma leitura completamente diferente da medida real.

Escalímetro substitui as cotas do projeto?

Não.

Um desenho técnico deve comunicar as dimensões necessárias de maneira apropriada à sua finalidade. Medir graficamente uma linha impressa não deve ser usado como substituto automático das cotas indicadas na documentação.

Isso se torna ainda mais importante quando arquivos são visualizados digitalmente, redimensionados, fotografados, digitalizados ou impressos de maneira diferente da originalmente prevista.

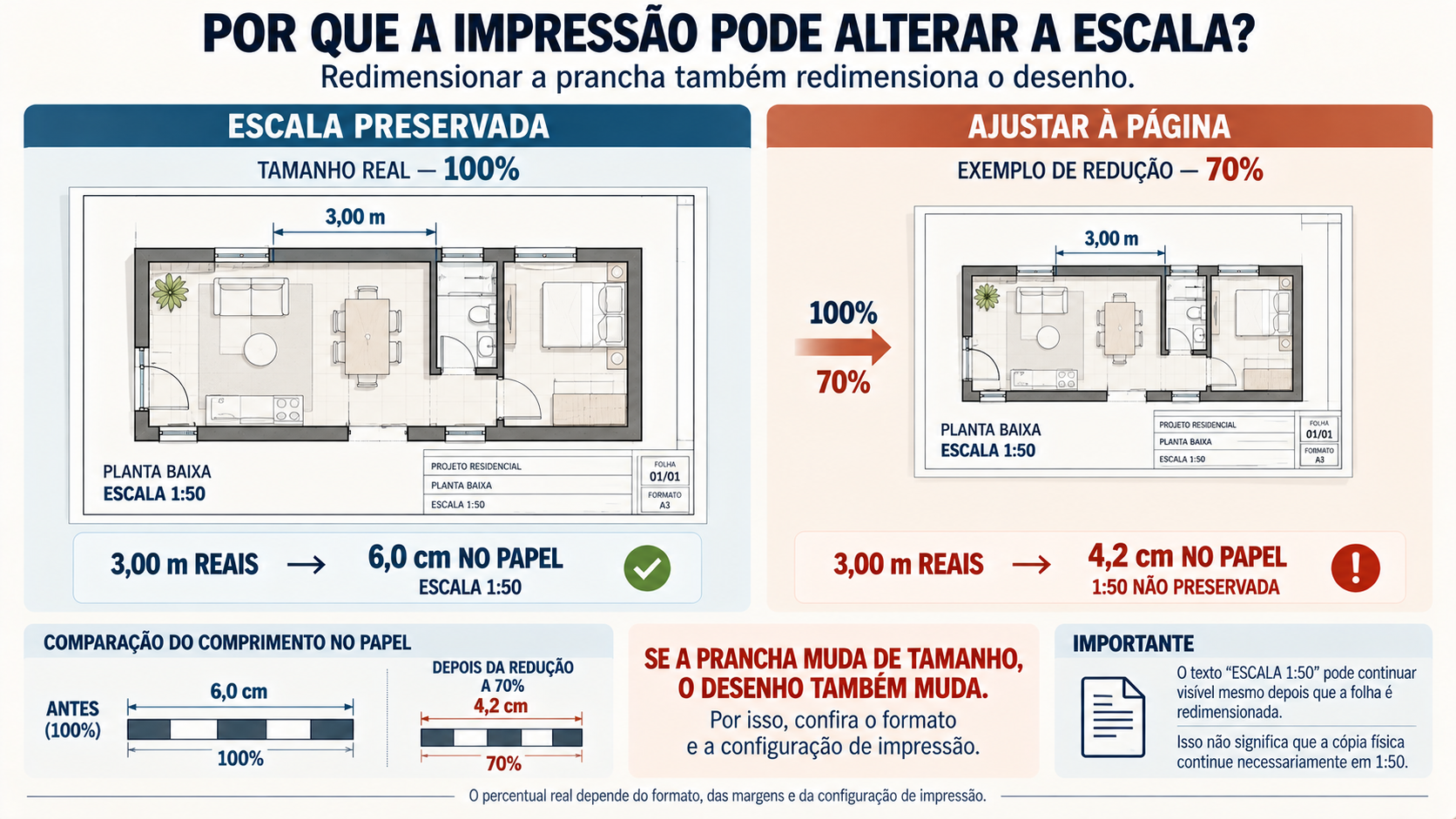

Por que a impressão pode alterar a escala?

Um desenho pode estar corretamente configurado no arquivo e ainda chegar ao papel com tamanho incorreto.

Isso pode acontecer quando, por exemplo, o arquivo é redimensionado durante a impressão.

Imagine uma prancha preparada para determinado formato. Se o usuário selecionar uma opção como “ajustar à página”, o conteúdo pode ser ampliado ou reduzido para caber na área imprimível.

Nesse caso, uma planta que deveria sair em 1:50 pode deixar de apresentar fisicamente essa relação no papel.

Por isso, a saída final precisa ser conferida.

Escala no AutoCAD é a mesma coisa que diminuir o projeto?

Não devemos confundir o tamanho real do modelo com a escala utilizada para apresentá-lo.

Em fluxos CAD, normalmente é importante trabalhar com uma convenção coerente de unidades e controlar a representação e a impressão sem alterar arbitrariamente a geometria apenas para fazê-la caber na folha.

Escala de viewport, unidades do arquivo, tamanho dos textos, cotas, elementos anotativos e configuração de impressão são assuntos relacionados, mas não são exatamente a mesma coisa.

Se sua dúvida é especificamente sobre o programa, veja também nosso conteúdo sobre como colocar escala no AutoCAD.

Para a etapa de saída, consulte também o guia sobre como plotar no AutoCAD e imprimir na escala.

7 erros comuns ao trabalhar com escalas

1. Confundir escala gráfica com dimensionamento do ambiente. Mudar de 1:50 para 1:100 não altera o tamanho real do projeto.
2. Misturar unidades durante o cálculo. Metros, centímetros e milímetros precisam ser convertidos corretamente.
3. Tratar uma escala frequente como regra universal. A escala deve atender à finalidade e à legibilidade do documento.
4. Usar a graduação errada do escalímetro. Sempre confira a escala indicada antes da leitura.
5. Confiar somente na medição sobre uma impressão. Uma reprodução pode ter sido redimensionada.
6. Usar “ajustar à página” sem perceber a alteração de tamanho. A saída precisa preservar a relação pretendida quando a escala física for necessária.
7. Escolher uma escala em que as informações ficam ilegíveis. Textos, cotas, símbolos e elementos gráficos precisam funcionar no tamanho final de apresentação.

Exercícios resolvidos de escala arquitetônica

1. Uma parede de 4,50 m será desenhada em 1:50. Quanto ela mede no papel?

4,50 m = 450 cm

450 ÷ 50 = 9 cm

Resposta: 9 cm.

2. Uma parede de 7 m será representada em 1:100. Quanto mede no papel?

7 m = 700 cm

700 ÷ 100 = 7 cm

Resposta: 7 cm.

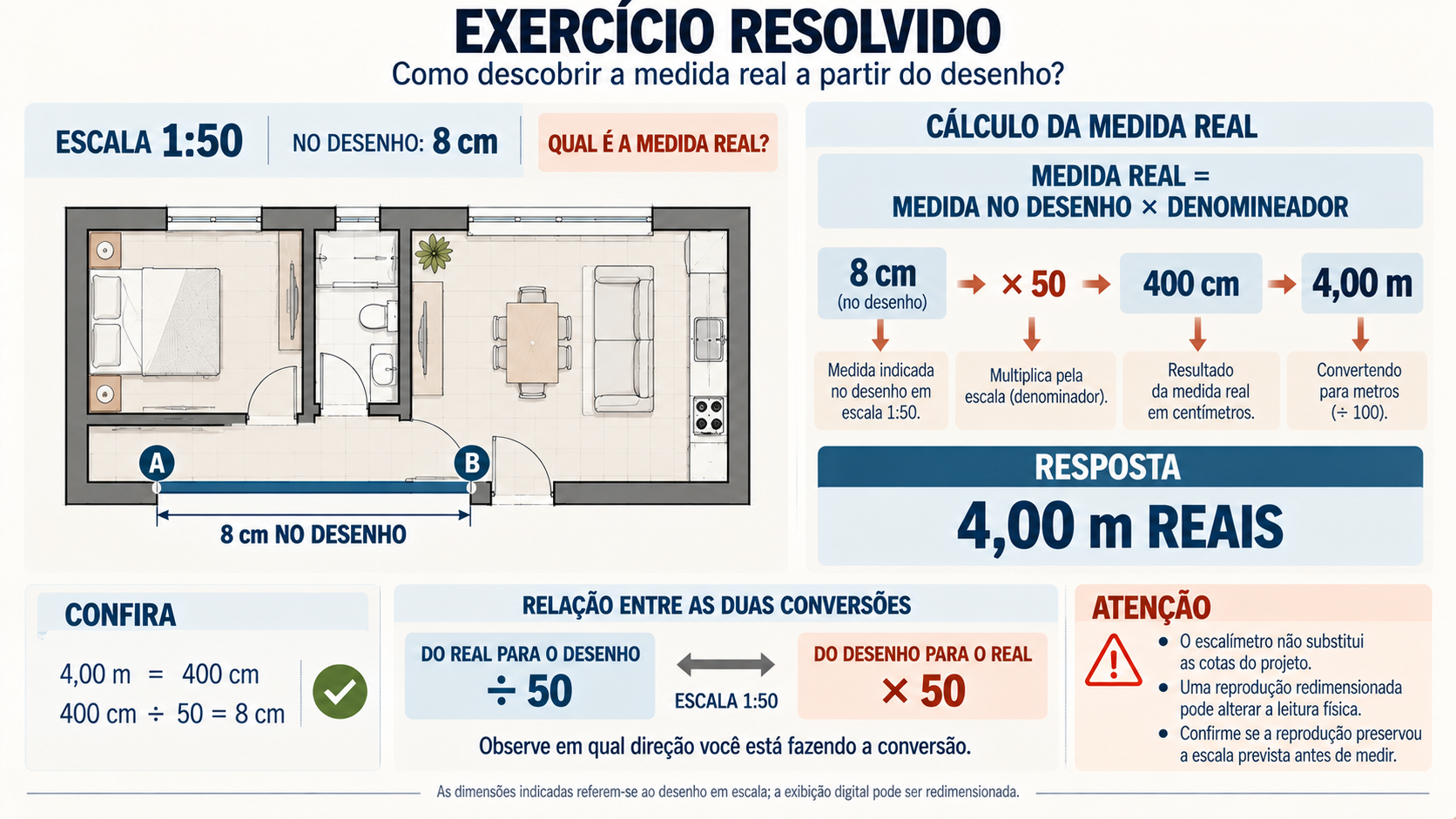

3. Uma linha mede 8 cm em uma planta 1:50. Qual é a dimensão real?

8 × 50 = 400 cm

400 cm = 4 m

Resposta: 4 metros.

4. Um terreno de 30 m será representado em 1:200. Quanto ocupará no desenho?

30 m = 3.000 cm

3.000 ÷ 200 = 15 cm

Resposta: 15 cm.

Perguntas frequentes sobre escalas de projetos arquitetônicos

O que significa escala 1:50?

Significa que uma unidade no desenho representa 50 unidades de mesma natureza na realidade. Assim, 1 cm no desenho representa 50 cm reais.

Quanto é 1 metro na escala 1:50?

Um metro real corresponde a 2 cm no desenho em escala 1:50.

Quanto é 1 metro na escala 1:100?

Um metro real corresponde a 1 cm no desenho em escala 1:100.

Qual é maior: escala 1:50 ou 1:100?

Para o mesmo objeto, a representação em 1:50 aparece maior no papel que em 1:100. Em 1:50, 1 metro real ocupa 2 cm; em 1:100, ocupa 1 cm.

Qual escala usar para planta baixa?

Não existe uma única resposta válida para toda planta baixa. A escolha depende da etapa, do tamanho do projeto, da quantidade de informação, do formato da prancha, da legibilidade necessária e dos requisitos aplicáveis ao documento.

Escala 1:200 significa o quê?

Significa que uma unidade no desenho representa 200 unidades reais. Assim, 1 cm no desenho representa 200 cm, ou 2 metros, na realidade.

O que acontece quando aumento o denominador da escala?

Em escalas de redução 1:n, aumentar o denominador faz a representação do mesmo objeto ficar menor. Por isso, o mesmo projeto aparece menor em 1:200 do que em 1:100.

Posso medir diretamente uma planta em PDF?

Somente quando você sabe que o arquivo e a ferramenta de medição preservam corretamente a relação pretendida. PDFs podem ser redimensionados na visualização ou impressão, portanto cotas e informações do documento devem ter prioridade sobre uma medição improvisada na tela ou no papel.

Resumo: como entender escalas arquitetônicas

A escala permite representar proporcionalmente um objeto real em um desenho.

Na escala 1:50, 1 metro real ocupa 2 centímetros no papel. Em 1:100, ocupa 1 centímetro. Em 1:200, ocupa 0,5 centímetro.

A fórmula básica para uma escala de redução 1:n é:

MEDIDA NO DESENHO = MEDIDA REAL ÷ DENOMINADOR DA ESCALA

Para fazer o caminho inverso:

MEDIDA REAL = MEDIDA NO DESENHO × DENOMINADOR DA ESCALA

Mas saber calcular é apenas uma parte do processo. A escala escolhida também precisa permitir que as informações necessárias sejam apresentadas com clareza no tamanho final do documento.

A melhor pergunta não é simplesmente “qual escala devo usar?”, mas “qual escala permite comunicar com clareza as informações necessárias para esta representação?”

Para aprofundar a documentação arquitetônica, veja também nosso guia sobre a NBR 6492 e documentação de projetos arquitetônicos.
