A folha A0 mede 841 × 1.189 mm, ou 84,1 × 118,9 cm. Ela é o formato básico da série ISO-A utilizada em desenhos técnicos. A partir dela são obtidos, por divisões sucessivas ao meio, os formatos A1, A2, A3 e A4.
Para desenhos técnicos, porém, conhecer somente o tamanho do papel não é suficiente. A apresentação de uma prancha também envolve margens, quadro, legenda, espaço para desenho, escala, orientação e dobramento.
Outro ponto merece atenção: ainda existem apostilas, templates e conteúdos na internet baseados em normas anteriores. Por isso, ao preparar documentação técnica, é importante identificar qual norma e qual edição estão sendo utilizadas como referência.
Mais repertório para você projetar, decorar e criar
Materiais e aulas gratuitas para desenvolver seu olhar em arquitetura, design e decoração.
Acessar conteúdos gratuitos →Qual é o tamanho da folha A0?
O formato A0 possui as seguintes dimensões:
- 841 × 1.189 mm;
- 84,1 × 118,9 cm;
- aproximadamente 0,841 × 1,189 m.
O A0 é o formato básico da série ISO-A, com área nominal de 1 m² e lados que mantêm a proporção característica da série.
Essa proporção é importante porque permite dividir sucessivamente uma folha ao meio e obter o formato seguinte mantendo a mesma relação geométrica.
Quais são os tamanhos das folhas A0, A1, A2, A3 e A4?

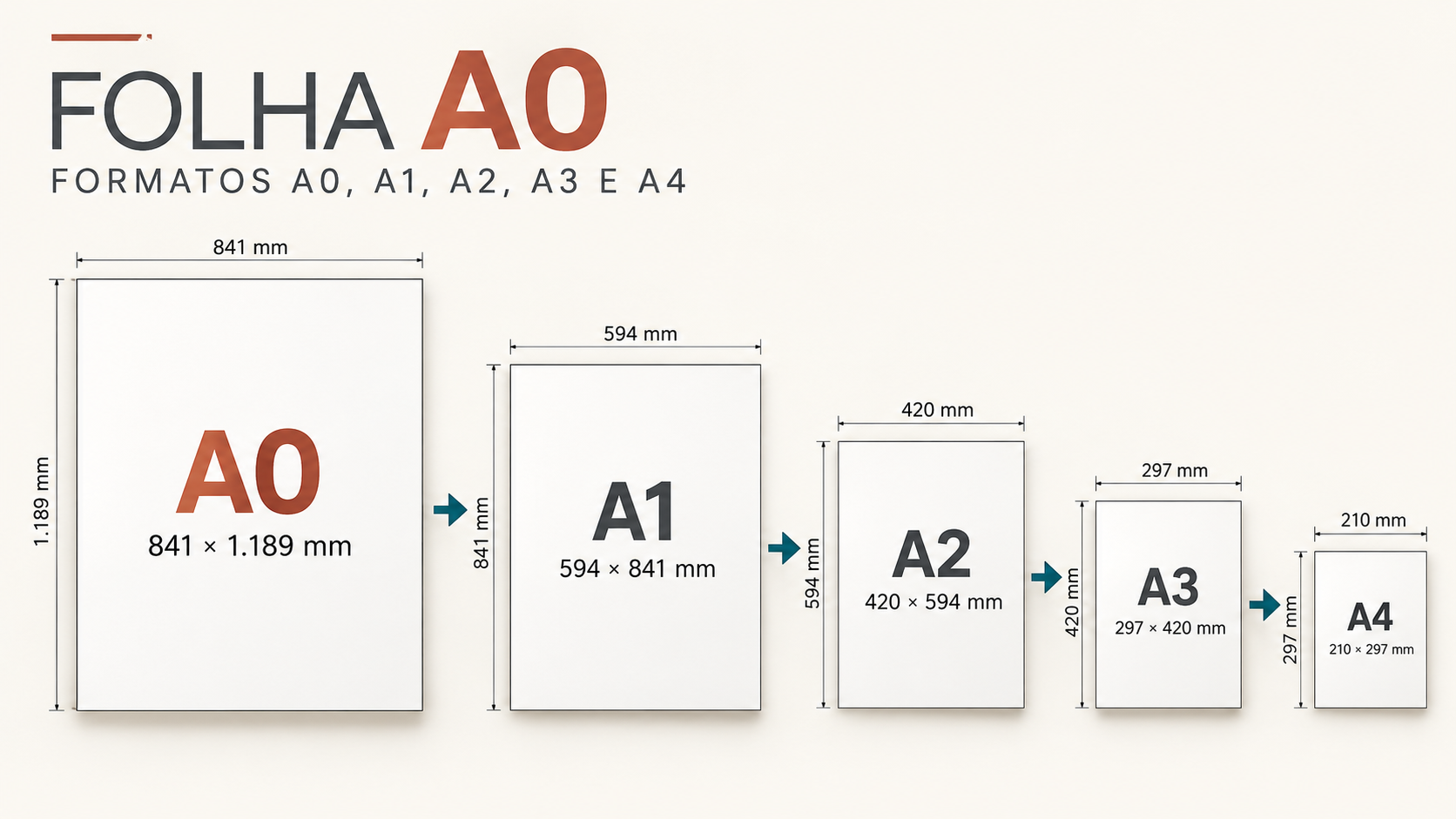

Os formatos mais conhecidos da série A possuem as seguintes dimensões:
Use IA para tirar ideias do papel com mais velocidade
Entre na comunidade com arquitetos, estudantes e entusiastas para explorar ferramentas e referências práticas.
Entrar na comunidade ArqGPT →| Formato | Dimensões em mm | Dimensões em cm |
|---|---|---|
| A0 | 841 × 1.189 mm | 84,1 × 118,9 cm |
| A1 | 594 × 841 mm | 59,4 × 84,1 cm |
| A2 | 420 × 594 mm | 42,0 × 59,4 cm |
| A3 | 297 × 420 mm | 29,7 × 42,0 cm |
| A4 | 210 × 297 mm | 21,0 × 29,7 cm |
Como A0 se transforma em A1, A2, A3 e A4?

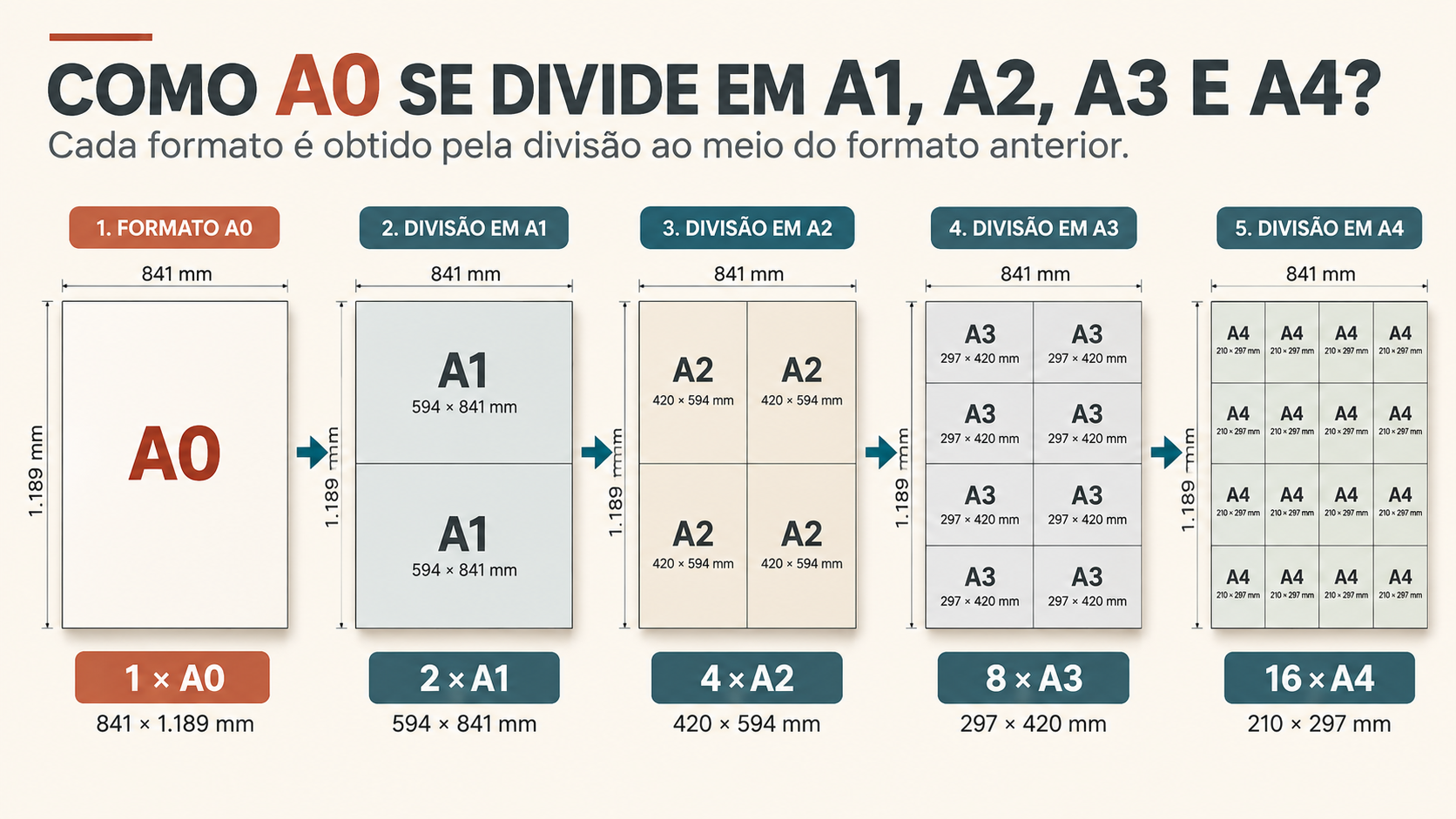

A relação entre os formatos fica mais fácil de compreender quando imaginamos uma folha sendo sucessivamente dividida ao meio pelo lado maior.
- 1 folha A0 = 2 folhas A1;
- 1 folha A1 = 2 folhas A2;
- 1 folha A2 = 2 folhas A3;
- 1 folha A3 = 2 folhas A4.
Consequentemente, a área de uma folha A0 corresponde à área de 16 folhas A4.
Essa relação geométrica é uma das características mais úteis da série A, porque permite trabalhar com diferentes tamanhos de papel preservando a proporção dos formatos.
Qual é a diferença entre A0, A1, A2, A3 e A4?
A diferença mais evidente é a quantidade de área disponível para representação. Quanto maior a folha, maior pode ser a área ocupada por desenhos, textos, cotas, detalhes e demais informações.
Isso não significa, entretanto, que a maior folha seja automaticamente a melhor escolha.
Mais repertório para você projetar, decorar e criar
Reunimos materiais, aulas e inspirações para quem quer desenvolver o olhar.
Acessar conteúdos gratuitos →Na prática, o formato deve ser escolhido considerando escala, quantidade de informação, legibilidade, organização da prancha, impressão e arquivamento.
Em alguns projetos, distribuir plantas, cortes, fachadas e detalhes em várias pranchas menores pode produzir uma documentação mais clara do que concentrar informação demais em uma única folha grande.
Quais são as margens das folhas segundo a ABNT?
Além das dimensões externas do papel, uma prancha técnica possui margens que participam da organização da documentação.
Segundo a configuração adotada pela ABNT NBR 16752:2020 para os formatos A0, A1, A2, A3 e A4:
- margem esquerda: 20 mm;
- margem direita: 10 mm;
- margem superior: 10 mm;
- margem inferior: 10 mm.
A margem esquerda maior está relacionada à possibilidade de perfuração e arquivamento da documentação.
Tamanho da folha e espaço para desenho são a mesma coisa?
Não. Essa diferença é fundamental para entender a montagem de uma prancha.
As dimensões A0, A1, A2, A3 e A4 correspondem ao tamanho externo da folha. Depois de consideradas as margens, a região delimitada pelo quadro é menor.

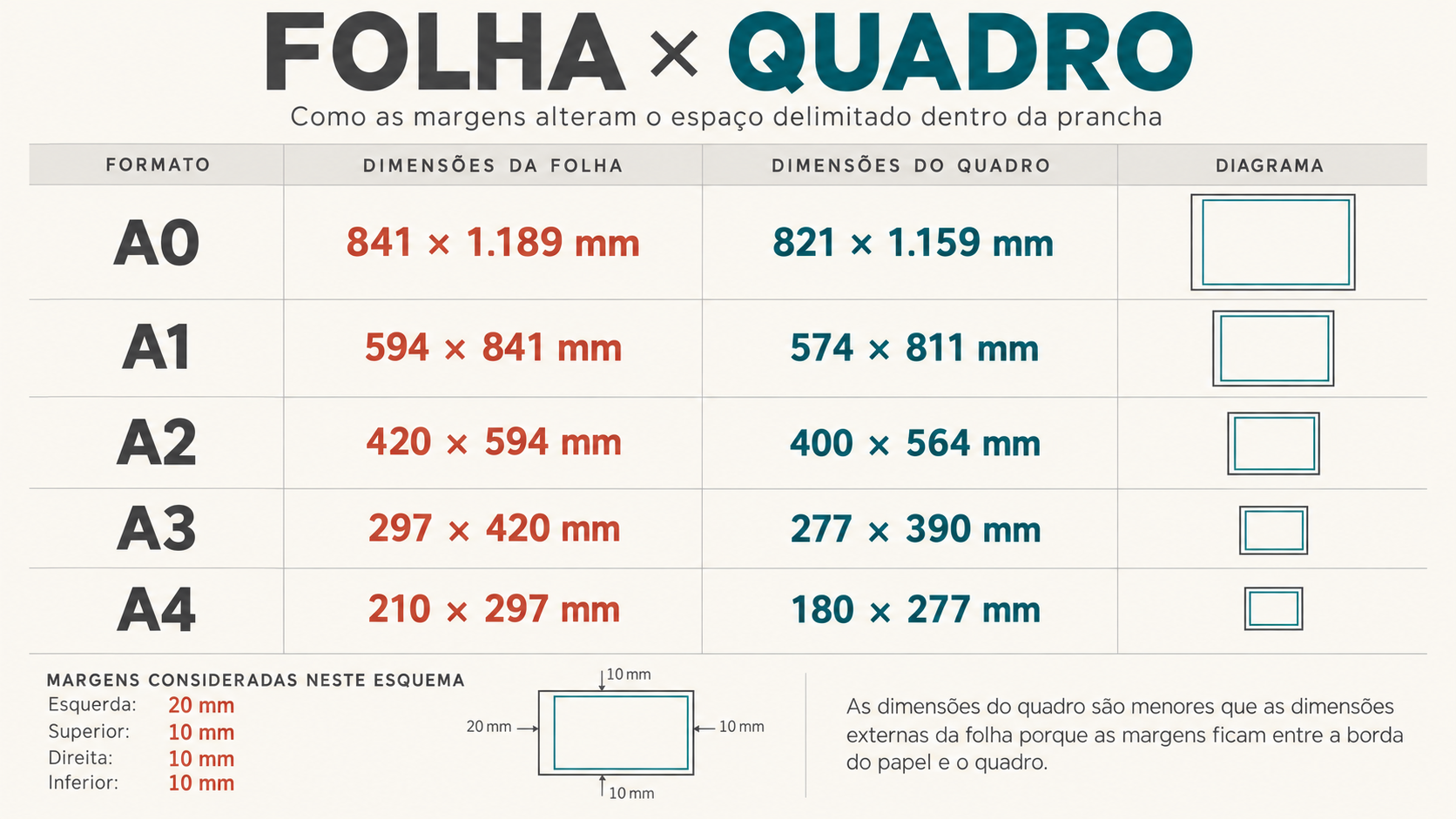

| Formato | Margem esquerda | Demais margens | Espaço delimitado pelo quadro |
|---|---|---|---|
| A0 | 20 mm | 10 mm | 821 × 1.159 mm |
| A1 | 20 mm | 10 mm | 574 × 811 mm |
| A2 | 20 mm | 10 mm | 400 × 564 mm |
| A3 | 20 mm | 10 mm | 277 × 390 mm |
| A4 | 20 mm | 10 mm | 180 × 277 mm |
Por exemplo, uma folha A0 mede externamente 841 × 1.189 mm, mas o espaço delimitado pelo quadro é menor.
Além disso, a legenda e outras informações da documentação ocupam parte dessa região. Portanto, ao verificar se uma planta, corte ou fachada cabe em determinada prancha, não considere apenas as dimensões externas do papel.
O que é o quadro da folha?
O quadro é a linha que delimita internamente a região destinada à documentação gráfica.
Ele não deve ser confundido com a borda física do papel.
Uma maneira simples de compreender a organização é:
folha → margens → quadro → área de documentação.
Essa distinção explica por que uma folha A0 fisicamente grande não oferece toda a sua superfície para posicionar livremente desenhos e informações.
Por que muitas tabelas mostram margens diferentes?
Porque muitos materiais didáticos, apostilas, blocos CAD e templates foram produzidos com base em referências normativas anteriores.
A antiga ABNT NBR 10068:1987 foi utilizada durante muitos anos e ainda aparece em materiais disponíveis na internet e em arquivos antigos de faculdades e escritórios.
A referência utilizada neste artigo é a ABNT NBR 16752:2020, que substituiu normas anteriores relacionadas a esse tema.
Portanto, se você encontrar valores diferentes, verifique primeiro qual norma e qual edição serviram de base para a tabela ou template.
Onde fica o carimbo ou legenda da prancha?
O elemento popularmente chamado de carimbo também é tratado como legenda, selo ou rótulo em diferentes contextos de documentação técnica.
Na organização tratada pela NBR 16752, a legenda é posicionada na região inferior direita do quadro.
Essa localização também se relaciona ao arquivamento das pranchas, pois a identificação do documento deve permanecer acessível após o dobramento.
Para entender esse elemento em detalhes, veja também nosso guia sobre carimbo de arquitetura.
Quais informações podem aparecer na legenda?
Conforme o tipo de documento e as necessidades do projeto, a legenda pode reunir informações de identificação como:
- proprietário legal e/ou empresa;
- título do desenho;
- número de identificação;
- tipo de documento;
- responsáveis pelo conteúdo;
- autor e aprovador;
- projetista, desenhista e verificador;
- data de emissão;
- escala;
- identificação sequencial da folha;
- responsável técnico, título profissional e registro no órgão de classe, quando aplicável.
Outras informações podem ser acrescentadas conforme as necessidades da documentação e os requisitos aplicáveis ao projeto.
A folha A0 pode ficar na horizontal ou na vertical?
As folhas de desenho podem ser utilizadas nas posições horizontal ou vertical.
Para formatos maiores que A4, a disposição horizontal é especialmente comum na documentação de arquitetura e engenharia e pode favorecer a distribuição de plantas, cortes, fachadas, detalhes e legenda.
Isso não significa que simplesmente girar a folha resolva a diagramação. A orientação precisa ser analisada junto com o conteúdo que será apresentado.
Como escolher entre A0, A1, A2, A3 e A4?
A escolha deve começar pela informação que precisa ser comunicada, e não apenas pelo desejo de utilizar uma prancha maior ou menor.
Antes de definir o formato, considere:
- dimensões do objeto ou projeto representado;
- escala necessária;
- quantidade de plantas, cortes, fachadas e detalhes;
- espaço necessário para cotas e textos;
- legibilidade dos desenhos;
- área ocupada pela legenda e por outras informações;
- impressão, transporte e arquivamento.
Se a prancha ficar excessivamente carregada, pode ser mais eficiente reorganizar o conteúdo em mais folhas do que simplesmente reduzir todos os desenhos.
Qual formato usar para uma planta em escala 1:100?
Não existe uma folha obrigatória apenas porque o desenho está em escala 1:100.

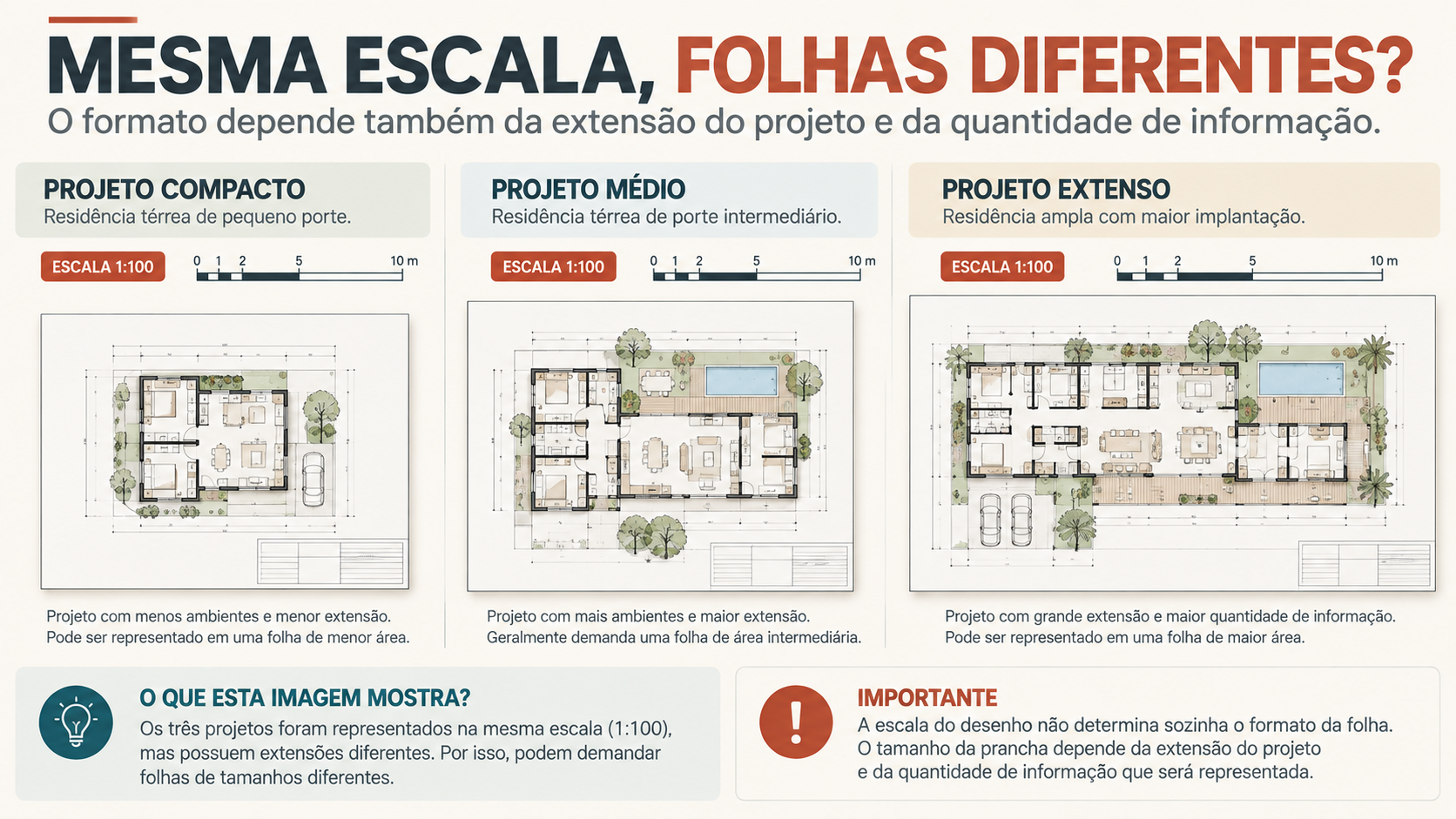

Duas plantas representadas na mesma escala podem exigir formatos completamente diferentes.
Uma residência compacta em 1:100 pode ocupar uma área relativamente pequena da prancha. Já uma edificação extensa ou uma implantação representada na mesma escala pode exigir uma folha muito maior.
Uma sequência útil para tomar essa decisão é:
- definir a escala adequada à informação que será representada;
- verificar quais dimensões o desenho terá no papel;
- considerar cotas, textos, legenda e demais informações;
- escolher o formato capaz de acomodar o conjunto com boa legibilidade.
Para aprofundar essa relação, consulte também nosso guia sobre escalas de projetos arquitetônicos.
Formato da folha e escala do desenho são a mesma coisa?
Não.
O formato da folha determina suas dimensões físicas. A escala estabelece a relação entre as dimensões representadas no desenho e as dimensões correspondentes do objeto real.
Por isso, afirmações como “A1 é para escala 1:50” ou “A3 é para escala 1:100” não devem ser tratadas como regras universais.
Uma mesma folha pode receber desenhos em diferentes escalas, desde que a documentação permaneça organizada e legível.
Como funciona a folha no AutoCAD?

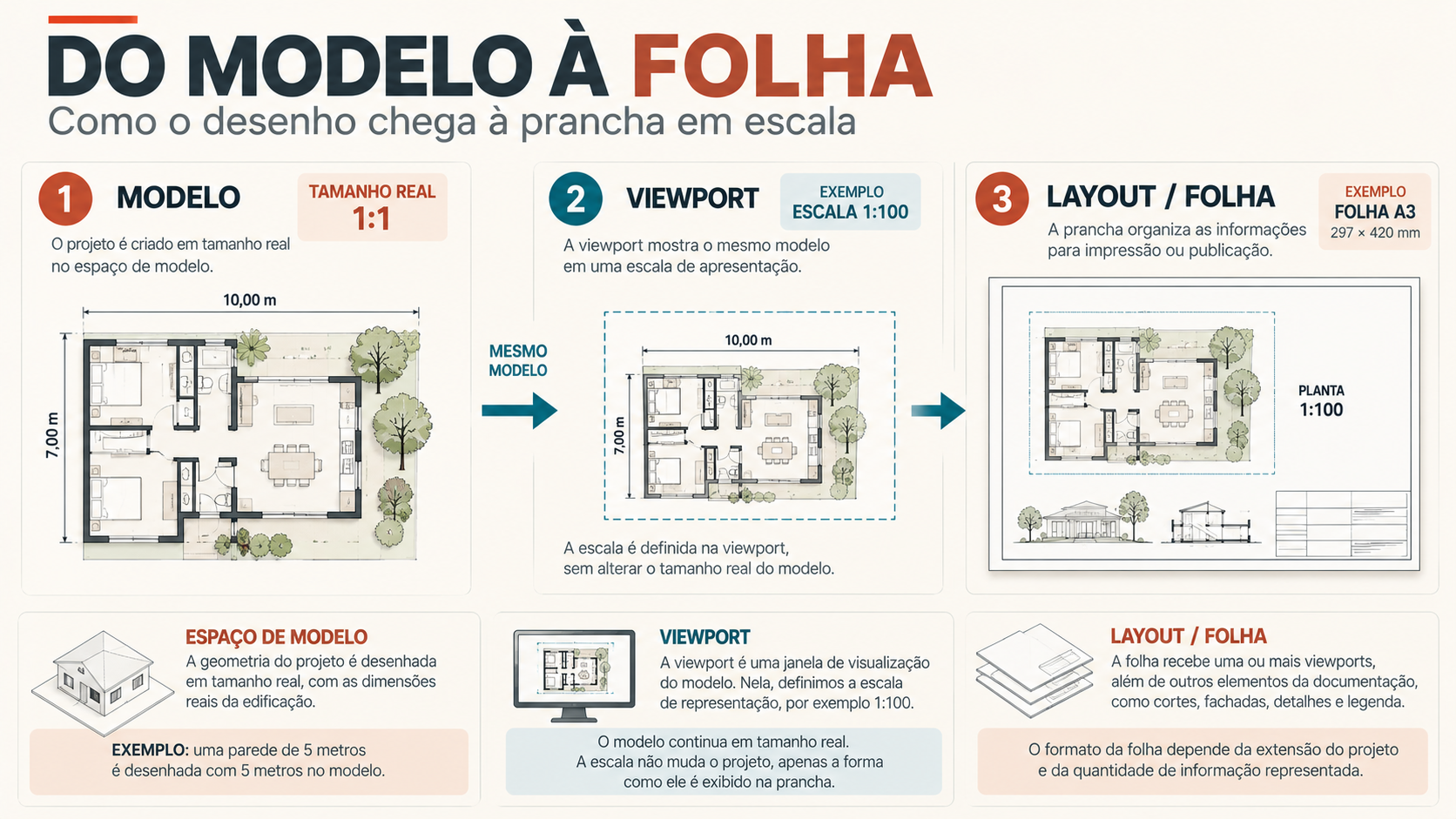

No AutoCAD, uma prática comum é organizar a impressão no Layout, configurando o tamanho físico da folha e utilizando viewports para controlar a apresentação dos desenhos nas escalas necessárias.
No caso do A0, por exemplo, o papel configurado para impressão corresponde às dimensões físicas de 841 × 1.189 mm, considerando a orientação e as configurações do dispositivo de saída.
O projeto não deve ser simplesmente “encolhido” de maneira arbitrária para caber na prancha. A apresentação deve ser controlada de forma coerente pelas configurações de impressão e pelas escalas utilizadas nas viewports.
Veja também nosso conteúdo sobre como colocar um desenho na escala 1:100 no AutoCAD.
Como dobrar uma folha A0 segundo a ABNT?
Folhas maiores podem ser dobradas para facilitar transporte, consulta e arquivamento.
No caso das folhas A0, A1, A2 e A3, o dobramento conduz a um conjunto final equivalente ao formato A4, mantendo a região da legenda acessível para identificação da prancha.

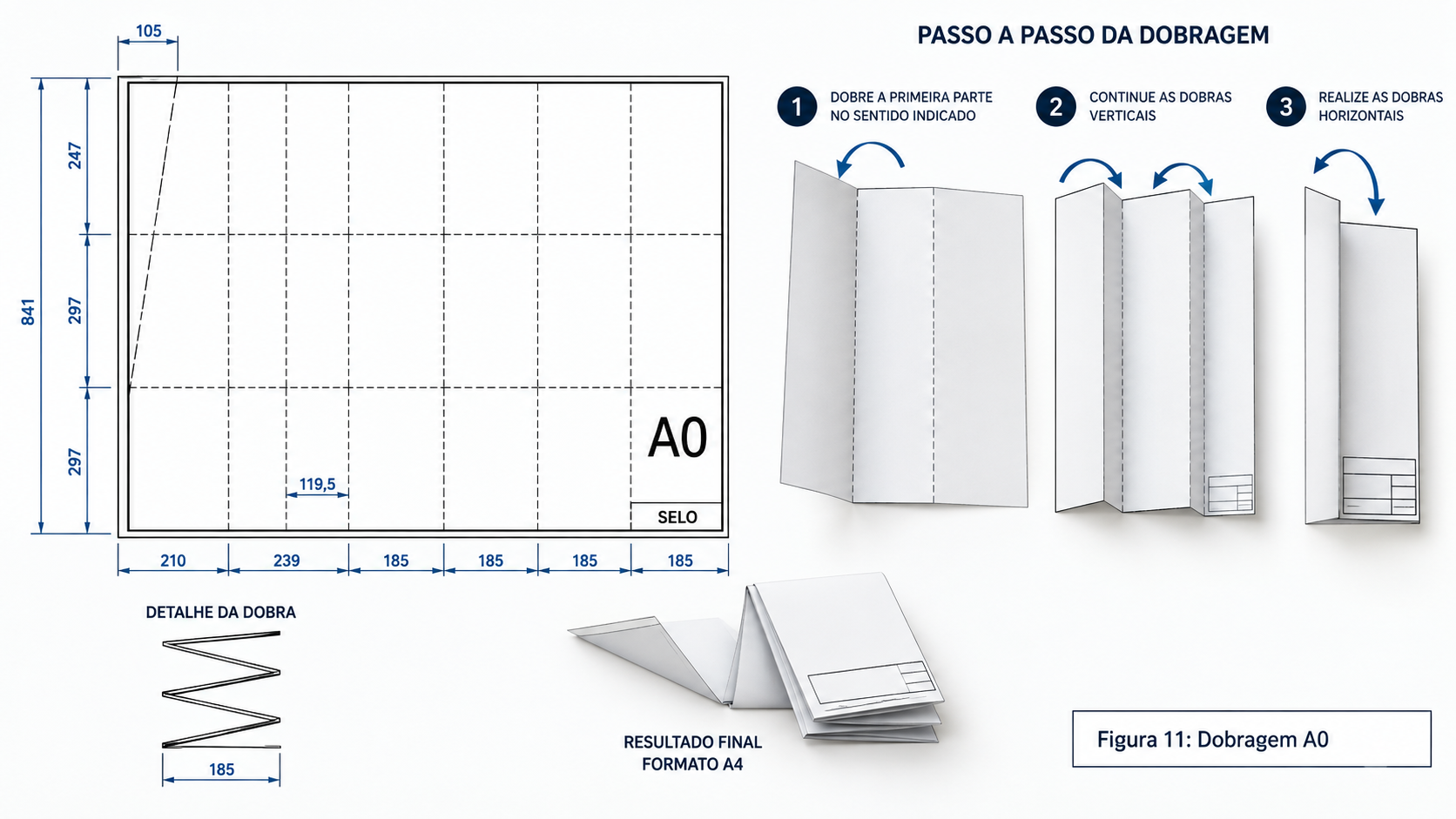

A sequência de dobras depende do formato. No A0, por exemplo, são realizadas dobras verticais e horizontais seguindo a organização prevista para que a prancha possa ser arquivada adequadamente.
Para executar o dobramento de documentação profissional ou acadêmica que exija conformidade normativa, consulte o esquema correspondente na edição vigente da norma adotada no projeto.
A NBR 10068 ainda é a norma das folhas de desenho?

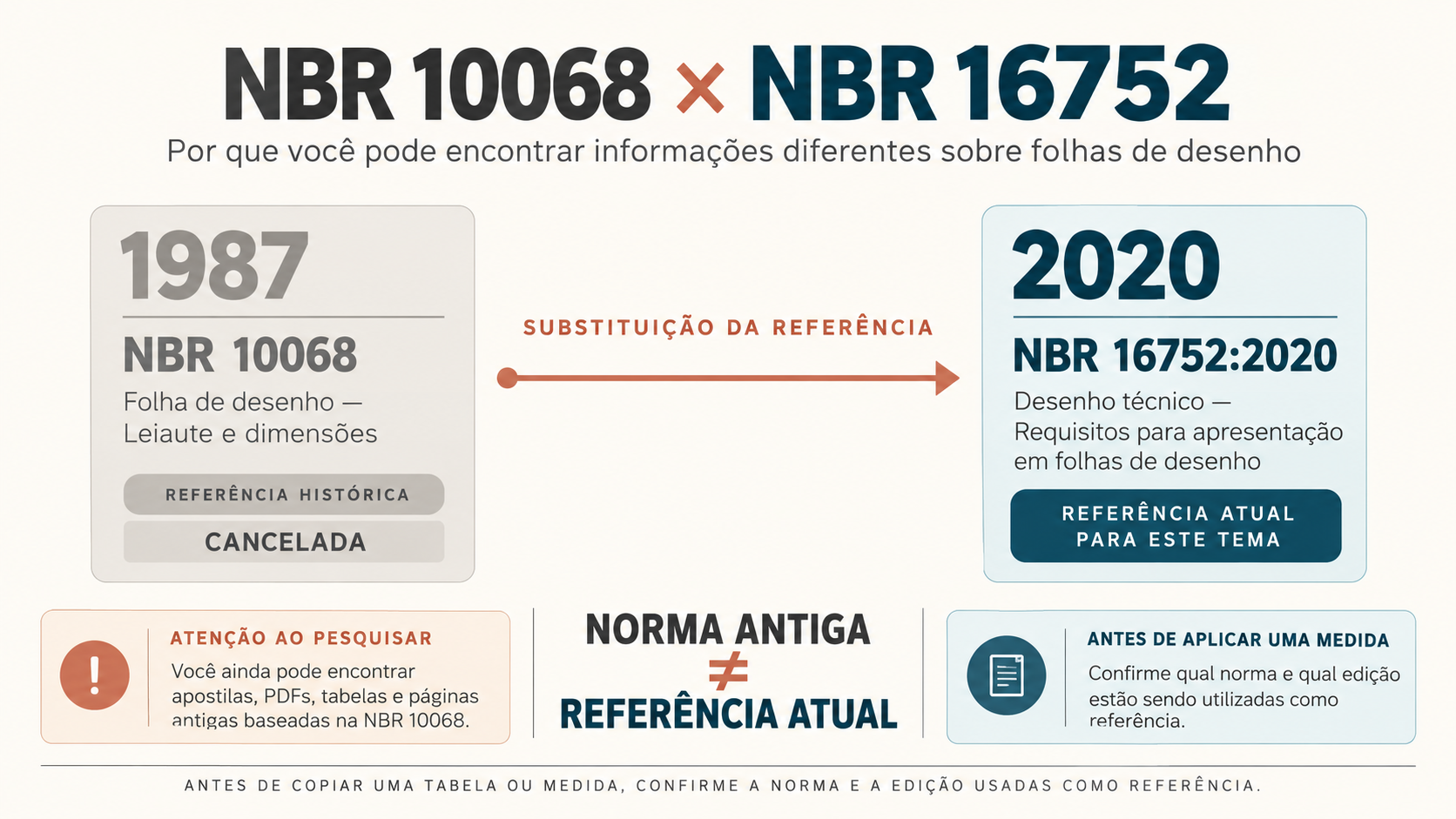

Não. A ABNT NBR 10068:1987 foi cancelada e substituída pela ABNT NBR 16752:2020.
A atualização é especialmente importante porque ainda circulam templates, apostilas e conteúdos preparados com base nas referências anteriores.
Por isso, encontrar uma configuração diferente em um arquivo antigo não significa necessariamente que alguém digitou um valor incorretamente. O primeiro passo é identificar qual referência normativa foi utilizada na elaboração daquele documento.
Qual é a diferença entre a NBR 16752 e a NBR 6492?
As duas normas estão relacionadas à documentação técnica, mas não possuem o mesmo objeto.
A NBR 16752 trata de requisitos para apresentação em folhas de desenho técnico.
A NBR 6492 trata da documentação técnica de projetos arquitetônicos e urbanísticos.
Em um projeto de arquitetura, portanto, diferentes referências normativas podem atuar de maneira complementar.
Para aprofundar esse assunto, veja nosso conteúdo sobre NBR 6492 e representação de projetos arquitetônicos.
Resumo dos formatos A0, A1, A2, A3 e A4
| Folha | Tamanho | Margem esquerda | Demais margens |
|---|---|---|---|
| A0 | 841 × 1.189 mm | 20 mm | 10 mm |
| A1 | 594 × 841 mm | 20 mm | 10 mm |
| A2 | 420 × 594 mm | 20 mm | 10 mm |
| A3 | 297 × 420 mm | 20 mm | 10 mm |
| A4 | 210 × 297 mm | 20 mm | 10 mm |
Perguntas frequentes sobre folhas A0, A1, A2, A3 e A4
Qual é o tamanho da folha A0 em centímetros?
A folha A0 mede 84,1 × 118,9 cm.
Qual é o tamanho da folha A0 em milímetros?
O formato A0 mede 841 × 1.189 mm.
Quantas folhas A4 correspondem a uma folha A0?
Pela sequência de divisões da série A, a área de uma folha A0 corresponde à área de 16 folhas A4.
Uma folha A0 é o dobro de uma A1?
Em área, sim. Uma folha A0 pode ser dividida em duas folhas A1, preservando a proporção característica da série.
Qual é maior: A0 ou A1?
A0 é maior. O A0 mede 841 × 1.189 mm, enquanto o A1 mede 594 × 841 mm.
A escala 1:100 exige uma folha específica?
Não. O formato necessário depende das dimensões do projeto, da quantidade de informação, das margens, da legenda e da legibilidade necessária.
Margem e quadro são a mesma coisa?
Não. A margem corresponde ao afastamento em relação às bordas da folha, enquanto o quadro delimita internamente a região destinada à documentação gráfica.
O que é o carimbo da prancha?
É o nome usado com frequência para a região de identificação da documentação. Dependendo do contexto, também são empregados termos como legenda, selo ou rótulo.
Posso usar uma folha A0 na vertical?
O formato pode ser utilizado conforme a organização necessária para a documentação. Em muitas aplicações técnicas, formatos maiores que A4 aparecem preferencialmente na posição horizontal, mas a disposição precisa ser compatível com o conteúdo da prancha e com os requisitos aplicáveis.
O que realmente precisa ser lembrado?
Se você precisa memorizar apenas uma informação, guarde:
A0 = 841 × 1.189 mm = 84,1 × 118,9 cm.
Mas uma prancha técnica não é definida apenas pelas dimensões externas do papel. Formato, margens, quadro, legenda, escala, legibilidade e dobramento fazem parte do mesmo sistema de apresentação.
Também não associe automaticamente uma escala a determinado formato. Primeiro organize a informação que precisa ser comunicada e depois escolha a folha capaz de apresentá-la de maneira clara e legível.
Nota de atualização: este conteúdo foi revisado tomando como referência a ABNT NBR 16752:2020. Normas técnicas podem receber revisões, correções ou substituições. Para trabalhos acadêmicos, profissionais, contratuais ou sujeitos a aprovação, confirme a edição vigente e os requisitos aplicáveis ao projeto.
