Imagem no AutoCAD – Coloque foto no seu projeto!

———— PUBLICIDADE ————

Como inserir Imagem no AutoCAD – Coloque foto no seu projeto e crie apresentações de impressionar seu cliente, professor, alunos…

O segredo para realizar uma boa apresentação de um projeto de arquitetura é a ilustração, por isso sempre que desenvolvemos um projeto arquitetônico a etapa de criação das imagens 3D enriquece o trabalho com imagens auto-explicativas.

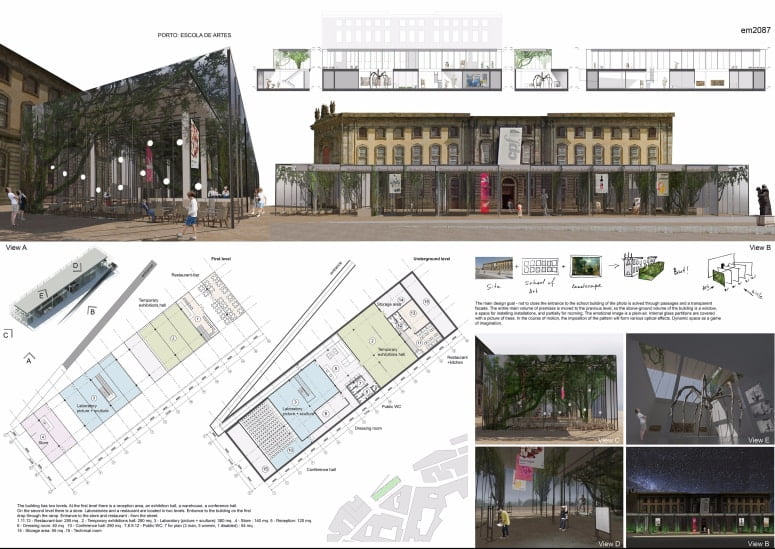

Neste artigo mostrarei como você pode colocar uma foto do seu projeto ou mesmo uma imagem 3D jpg na prancha final de apresentação para o seu cliente ou mesmo para o seu professor na faculdade de arquitetura.

Imagem no AutoCAD - Coloque foto no seu projeto!
Como inserir Imagem no AutoCAD – Coloque foto no seu projeto! Imagem Blog da Arquitetura

AUTOCAD INSERT IMAGE —  Como inserir Imagem no AutoCAD!

———— PUBLICIDADE ————

1 — Confira as etapas básicas para inserir uma imagem jpg ou uma foto em seu projeto de arquitetura no AutoCAD.

2 — Clique na guia Inserir -> painel Referência-> Anexar ->  Pesquisa

3 — Na caixa de diálogo Selecionar arquivo de imagem, selecione um nome de arquivo na lista ou insira o nome do arquivo de imagem na caixa Nome do arquivo. Clique em Abrir.

———— PUBLICIDADE ————

Na caixa de diálogo Imagem, utilize um dos seguintes métodos para especificar o ponto de inserção, escala ou rotação:

  • Selecione Especificar na tela para usar o dispositivo apontador para inserir a imagem no local, escala ou ângulo que desejar.
  • Desmarque Especificar na tela e insira valores em Ponto de inserção, Escala ou Rotação.

4 — Para visualizar a unidade de medida para a imagem, clique em Detalhes. Clique em OK.

e-TRANSMIT —  Como transportar uma Imagem no AutoCAD!

Quando trabalhamos com inserção de imagens em um arquivo no AutoCAD ela fica associada somente ao arquivo onde ela foi inicialmente inserida.

———— PUBLICIDADE ————

Quando você seleciona um conjunto de arquivos de desenho no pacote de transmissão, ele inclui automaticamente todos os arquivos dependentes relacionados como refex e arquivos de fonte.

Se for necessário compartilhar seu arquivo para outro computador será necessário que você o feche primeiramente para a seguir transmiti-lo através do comando e-TRANSMIT

Este comando cria um pacote de arquivos (zip) para transmissão via Internet.

Veja como é simples utilizá-lo:

  1.  Clique no ícone de Pesquisa do seu AutoCAD;
  2. A caixa de diálogo Criar transmissão é exibida.

Fonte: Transmissão de Arquivos por Autodesk
