Uma visita chega para jantar e precisa passar diante das portas dos quartos para usar o banheiro. Ao mesmo tempo, alguém leva roupas à lavanderia cortando a conversa na sala. A casa pode ter todos os cômodos pedidos e ainda criar esses conflitos de uso.
A setorização residencial organiza os usos da moradia em grupos e estuda suas relações, acessos e transições. O objetivo é decidir o que deve ficar próximo, o que precisa de separação e por onde pessoas e tarefas passam. Neste guia, você aprenderá a montar um diagrama de setores e testar fluxos antes de fixar a planta, com um exercício original e sem tratar o esquema como projeto pronto.
O que você vai ver neste artigo
- Como definir setores a partir da rotina, sem prender cada cômodo a uma única função.
- Como registrar proximidades, separações e transições em um diagrama.
- Um exemplo comparando percursos de visitas, moradores e tarefas domésticas.
- O que conferir para transformar o esquema em uma proposta de planta.
O que é setorização residencial e o que ela resolve
Setor é um agrupamento de atividades com condições de uso relacionadas. Em uma residência, é comum começar pelos grupos social, íntimo e de serviço. Essa divisão ajuda a conversar sobre convivência, privacidade e funcionamento da casa, mas não determina três blocos fechados nem uma posição universal para cada ambiente.
O programa de necessidades informa o que a casa precisa atender; a setorização investiga como os usos devem se relacionar. A planta desenvolve essas relações com geometria, paredes, aberturas, mobiliário e medidas. São ferramentas que se revisam em conjunto. Se ainda faltam usuários, atividades e prioridades, comece pelo programa de necessidades residencial com tabela preenchida.
No Manual de Obras Públicas — Edificações, disponível no Comprasnet, a prática de arquitetura relaciona usuários, equipamentos, fluxos e espaços às atividades previstas. O manual é uma referência institucional de método para obras públicas; suas prescrições antigas não são usadas aqui como norma residencial vigente. O exercício a seguir é uma aplicação editorial própria da análise de relações.
Quais setores considerar em uma casa
Social: receber e conviver
Sala, jantar, varanda e outros espaços de encontro costumam integrar o setor social. Identifique quem será recebido e até onde essas pessoas precisam ir. Uma pessoa que visita a casa por poucas horas pode precisar de assento, água e banheiro, sem precisar alcançar os dormitórios.
O limite social depende da família. Receber amigos na cozinha pode ser desejável; receber clientes de trabalho dentro da área de convivência pode ser inadequado. Descreva a situação antes de escolher uma barreira ou criar mais um ambiente.
Íntimo: descanso e controle de acesso
Dormitórios e áreas de apoio ao descanso costumam exigir maior controle visual e de acesso. A pergunta útil é: quem pode chegar aqui, em quais momentos e com que grau de exposição? Um quarto visível da entrada pode incomodar mesmo que ninguém atravesse sua porta.
Privacidade visual, controle de passagem e proteção contra ruído são questões diferentes. Uma porta fora do eixo da entrada pode reduzir a visão direta, mas não comprova isolamento acústico. O projeto precisa resolver cada condição com recursos e verificações próprios.
Serviço: tarefas e suporte à rotina
Cozinha, lavanderia, armazenamento e áreas de apoio participam das tarefas domésticas. Pense nos trajetos de compras, roupa, resíduos e manutenção, além da posição dos equipamentos. O que interessa é a atividade e sua relação com os demais usos, sem criar hierarquia entre as pessoas que trabalham ou circulam na casa.
Uma lavanderia junto da cozinha pode encurtar um percurso e, simultaneamente, exigir atenção ao ruído, à ventilação e à interferência nas refeições. Proximidade funcional é uma hipótese para testar, não uma garantia de que qualquer disposição funcionará.

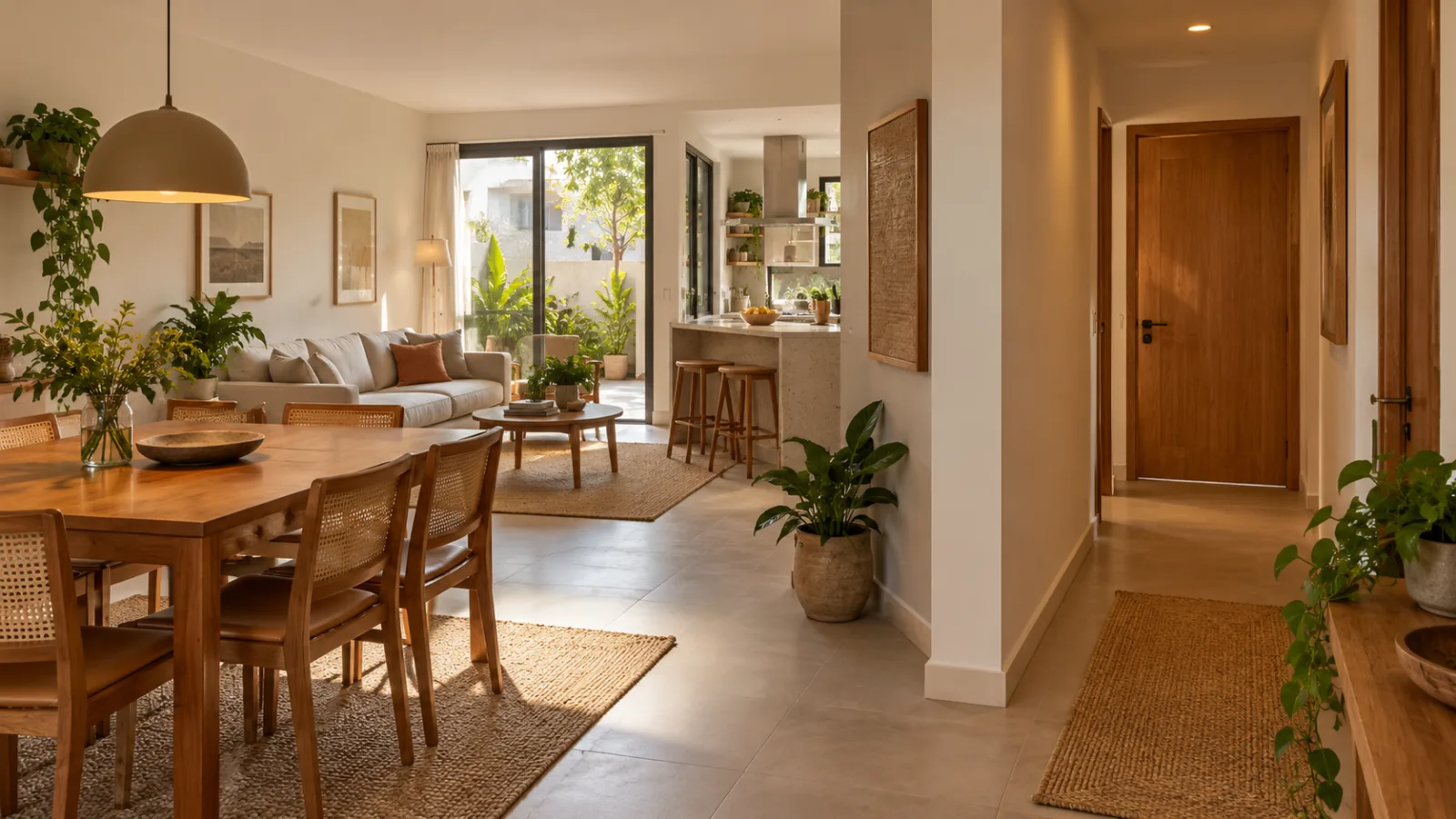

Cozinha e trabalho podem ocupar uma transição
A cozinha integrada participa tanto do preparo quanto da convivência. Um escritório pode precisar receber alguém sem abrir o setor íntimo; se for apenas um posto de uso ocasional, talvez possa compartilhar outro ambiente. Classifique a condição predominante e registre os usos secundários.
Em vez de inventar um quarto setor obrigatório, você pode desenhar uma zona de transição ou indicar dois usos no mesmo bloco. O importante é tornar visíveis os conflitos de simultaneidade: cozinhar enquanto alguém participa de uma chamada, por exemplo. Um rótulo colorido não elimina esse conflito.
Como fazer a setorização: do programa ao diagrama
1. Registre os acessos e as situações reais
Marque as entradas existentes ou possíveis, sem pressupor uma porta exclusiva para cada atividade. Em apartamento, a posição da entrada e das áreas técnicas pode limitar bastante as opções; em uma casa nova, acessos também dependem do lote e da implantação.
Liste três ou quatro situações que precisam funcionar: chegar com compras, receber uma visita, ir do quarto ao banheiro durante a noite e cuidar da roupa. Acrescente crianças, pessoas com mobilidade reduzida, animais ou trabalho em casa quando fizerem parte do programa. O conjunto deve representar aquela moradia, não uma família genérica.
2. Escreva as relações antes de desenhar
Para cada par relevante de usos, anote se a relação pede proximidade, transição ou separação, e explique o motivo. Aqui, essas três palavras são uma legenda do exercício, não uma classificação normativa. “Próximo” também não significa necessariamente “com porta direta”.
| Usos relacionados | Decisão inicial | Motivo | O que conferir na planta |
|---|---|---|---|
| Cozinha e jantar | Proximidade | Servir refeições diariamente. | Percurso com apoio, sem cortar assentos em uso. |
| Cozinha e lavanderia | Proximidade com controle | Articular tarefas e apoios. | Portas, ventilação e interferência de ruído e equipamentos. |
| Sala e dormitórios | Transição | Receber visitas enquanto alguém descansa. | Controle de acesso e de vista; desempenho acústico a verificar. |
| Visitas e banheiro compartilhado | Acesso pela transição | Usar o único banheiro sem atravessar dormitório. | Privacidade da porta e percurso compartilhado com moradores. |
| Entrada e dormitórios | Evitar exposição direta | Reduzir a visão da área de descanso. | Eixos de visão com portas abertas e fechadas. |
Se duas demandas se contradisserem, mantenha as duas no registro até discutir uma solução. A necessidade de acesso ao banheiro, por exemplo, não desaparece porque o programa não comporta um lavabo adicional. É a organização da transição que precisa ser estudada.

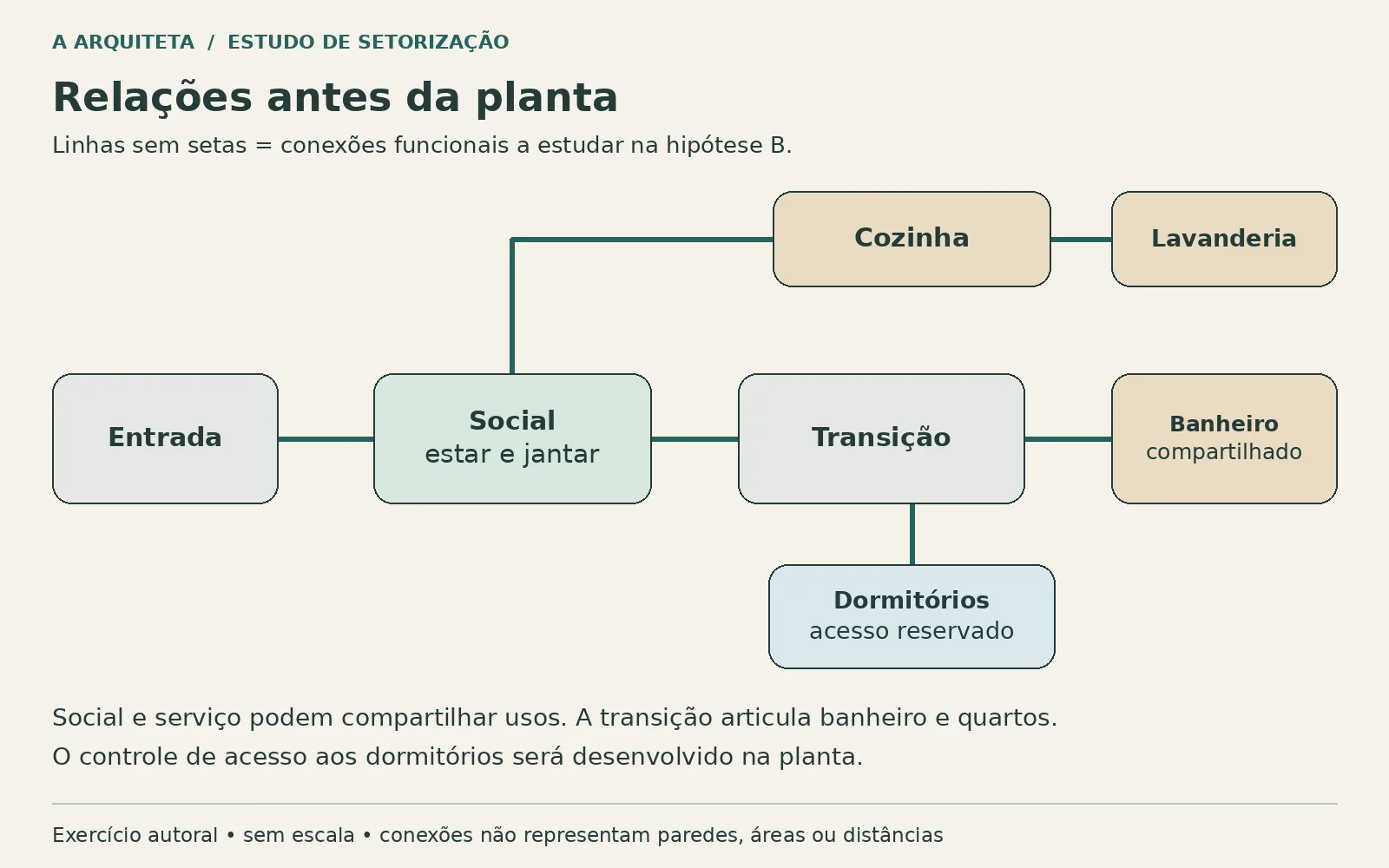

3. Desenhe blocos e conexões com uma legenda
Use formas simples para os grupos de atividades. Ligue apenas os pares que interessam à decisão e diferencie conexão funcional de percurso. Uma linha sem seta pode indicar relação desejada; uma seta pode mostrar o caminho de uma pessoa ou tarefa. Explique sempre qual significado adotou.
Os blocos não precisam ter área proporcional neste primeiro estudo. Se você usar tamanhos proporcionais, declare o critério e as áreas de origem. Neste artigo, tamanho e posição servem apenas para legibilidade; não representam área, distância ou orientação solar.
Continue a conversa com a A Arquiteta
Escolha a comunidade que combina com seu momento e participe gratuitamente pelo WhatsApp.
4. Teste percursos separadamente
Copie a base e desenhe um fluxo por vez. O trajeto de uma visita até o banheiro responde a uma pergunta diferente do transporte de roupa ou da saída de quem acabou de acordar. Sobrepor todas as setas de uma vez costuma esconder qual atividade cria o problema.
Depois, compare os usos simultâneos. Cruzar a sala para alcançar a cozinha não é, por si só, um erro. Pode ser uma escolha compatível com a casa; torna-se um problema quando interrompe uma atividade, expõe um espaço reservado ou cria um obstáculo. Registre o conflito concreto.
Exemplo: uma casa com dois quartos e um banheiro compartilhado
Premissas e problema da primeira hipótese
O exercício considera dois adultos e uma criança, refeições diárias em casa, visitas ocasionais à noite e um único banheiro. Cozinha e jantar devem se relacionar; a área de descanso precisa de algum controle em relação à sala. Não há terreno, metragem ou construção existente definidos: trata-se de um estudo de conexões.

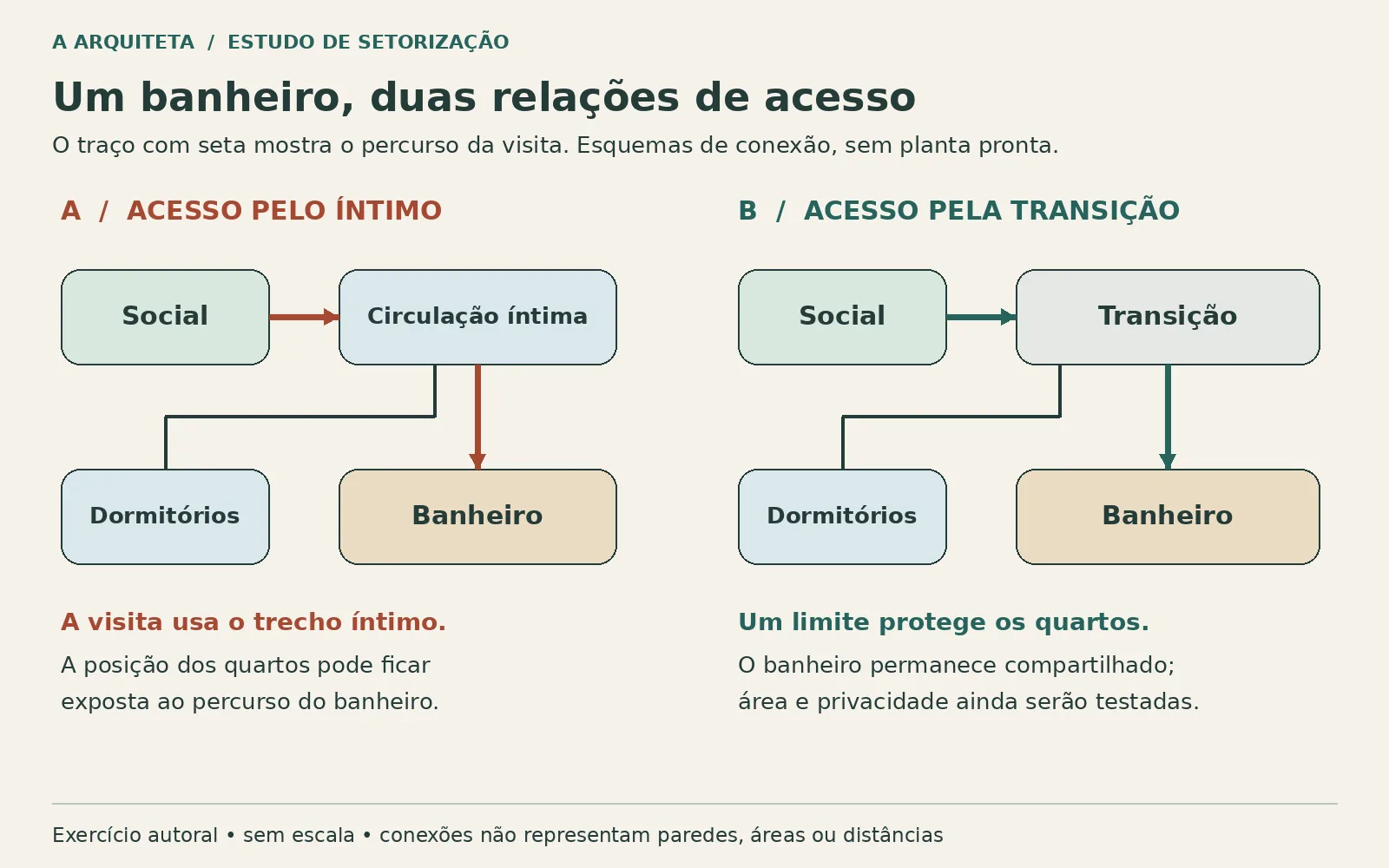

Na hipótese A, a visita chega à sala, entra na circulação íntima e passa diante dos dormitórios para alcançar o banheiro. A mesma circulação concentra os acessos dos quartos. Isso pode expor a rotina dos moradores durante o encontro e exige discutir a posição da porta do banheiro e os eixos de visão.
Alternativa B: compartilhar a transição, proteger o acesso aos quartos
Na hipótese B, sala e banheiro se conectam a um ponto de transição, e o acesso aos dormitórios ganha um limite próprio. A visita continua usando o banheiro compartilhado, mas não precisa atravessar o trecho reservado aos quartos. A transição é uma relação espacial a desenvolver; não implica construir um hall grande nem uma antecâmara obrigatória.
A troca não resolve tudo. Ainda é necessário conferir se a porta do banheiro fica exposta à mesa, se a transição cabe, como o morador chega ali à noite e se a separação pretendida funciona com portas abertas. Se a proposta piorar o percurso cotidiano ou impedir um requisito importante, ela deverá ser revista.

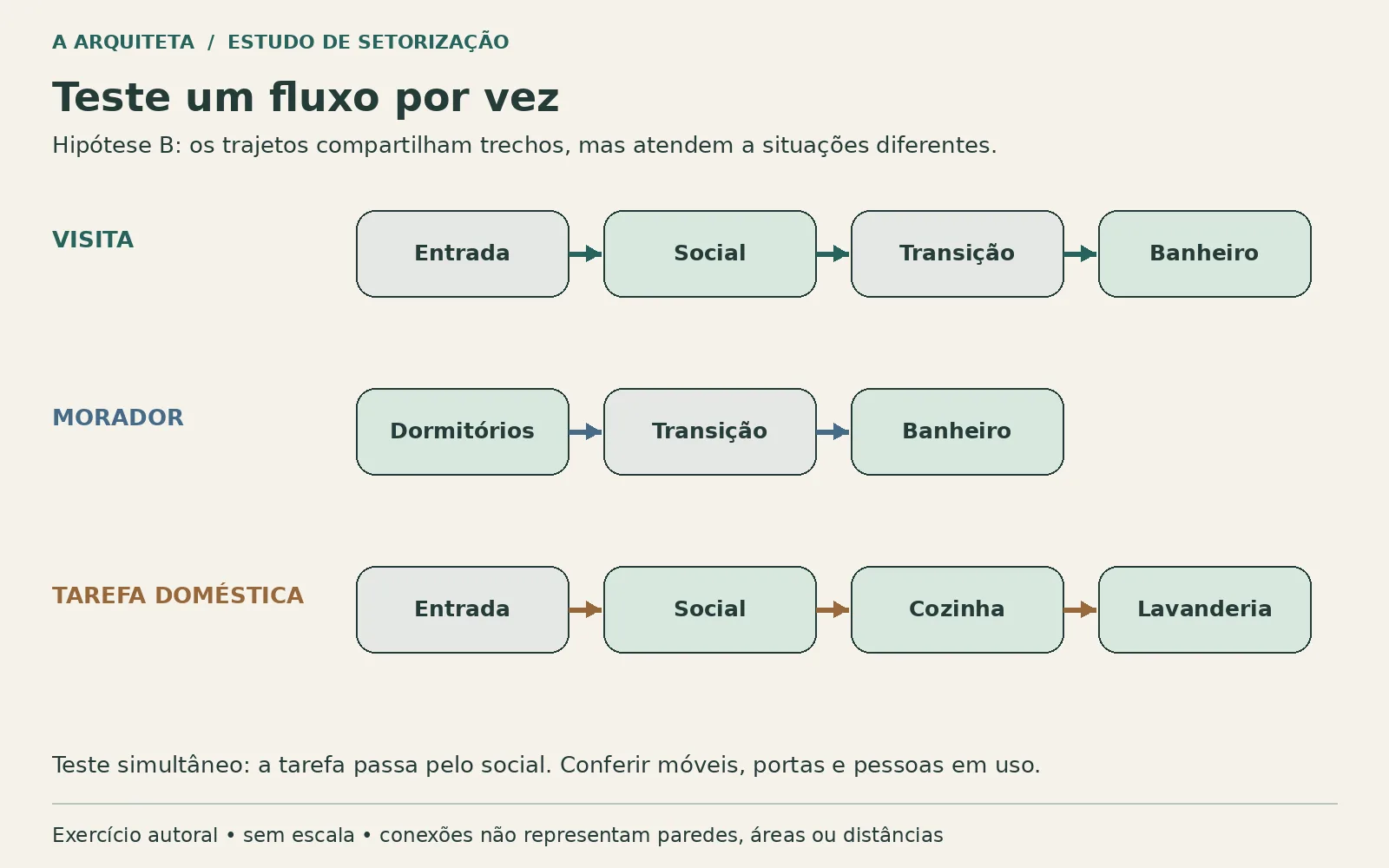

Três fluxos para conferir no mesmo conjunto
- Visita: entrada → social → transição → banheiro. O teste verifica se o percurso evita atravessar um dormitório ou o acesso reservado dos quartos.
- Morador: dormitórios → transição → banheiro. O banheiro continua compartilhado; a localização não pode atender apenas à visita eventual.
- Tarefa doméstica: entrada → social → cozinha → lavanderia. Nesta hipótese há passagem pelo social, que deve ser testada com pessoas sentadas, móveis e portas em uso.
Uma entrada adicional só será uma alternativa se houver condição real e justificativa. Em apartamentos, abrir outra porta pode não ser possível; em casas pequenas, o custo e a área envolvidos podem não fazer sentido. A equipe pode estudar horários, armazenamento de apoio e reorganização do caminho antes de acrescentar circulação.
Projete com mais clareza, repertório e segurança
Avance na arquitetura com uma formação prática para transformar ideias em projetos mais consistentes.

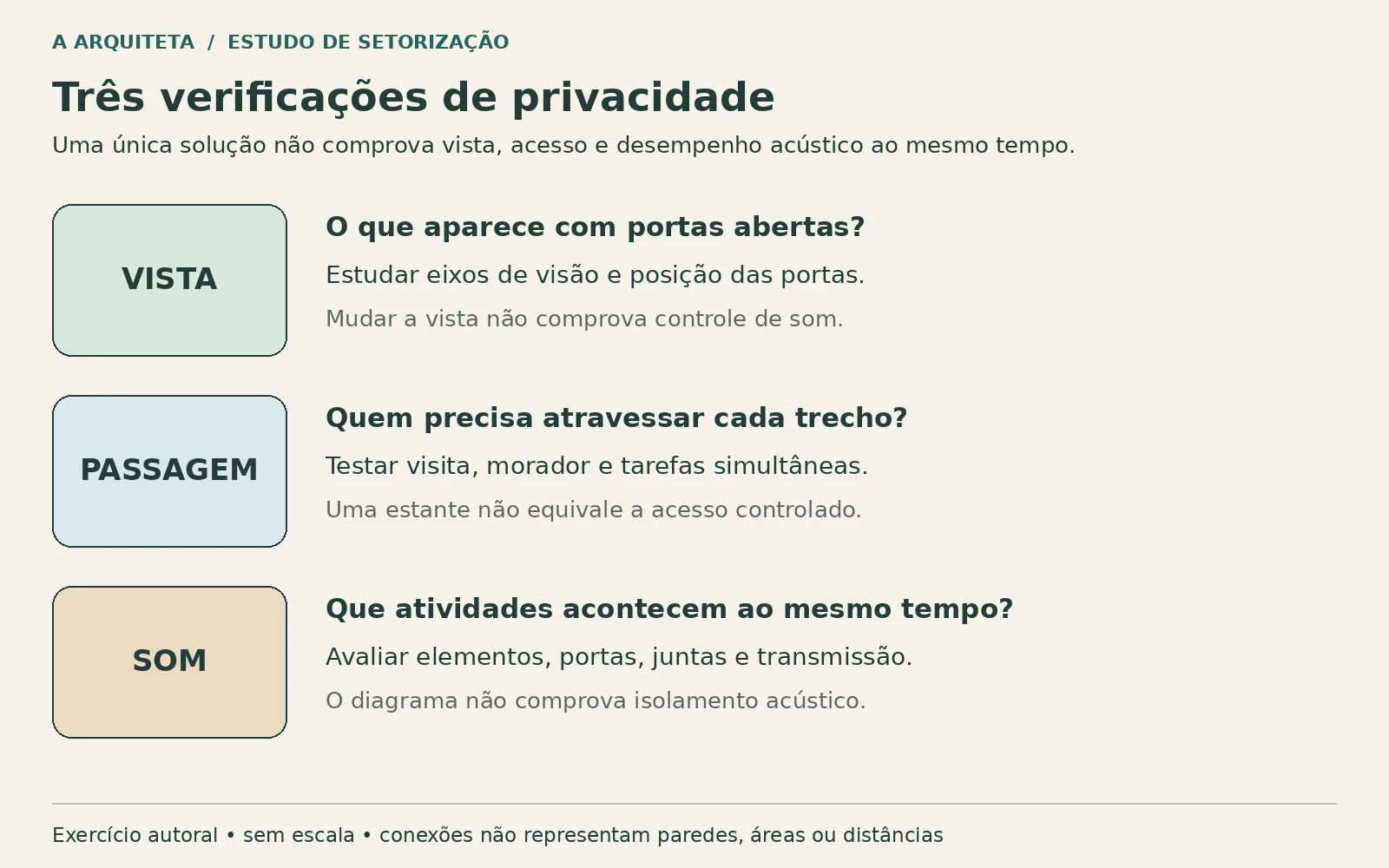

Conhecer Formação Arquitetura →Privacidade: confira vista, passagem e som
Faça três leituras distintas. Primeiro, trace o que se vê a partir da entrada, do sofá e da mesa quando portas estão abertas. Depois, verifique quem precisa atravessar cada trecho. Por fim, avalie atividades sonoras simultâneas, como televisão, preparo de alimentos, chamadas e descanso.
Uma mudança de direção, a posição de uma porta ou um elemento de transição pode reduzir a vista direta de um quarto. Um móvel baixo pode organizar funções, mas não necessariamente impedir passagem ou som. Para exigir desempenho acústico, é preciso estudar a composição dos elementos, portas, juntas e demais caminhos de transmissão com critérios técnicos aplicáveis.
As necessidades também mudam ao longo do dia. Um espaço adequado ao trabalho silencioso pela manhã pode receber refeições à noite. Registre os horários e teste a transformação com mobiliário e portas reais, em vez de presumir que “multiuso” significa compatibilidade automática.
O que muda em casas compactas, apartamentos e sobrados
Casa pequena: controle de relações sem excesso de corredores
Um corredor exclusivo pode proteger o setor íntimo, mas também consome área. Compare se uma transição curta, uma mudança de direção ou outra posição de porta atende à necessidade com menos interferência. Não elimine passagens necessárias para chegar a uma planta aparentemente mais compacta.
Use IA para tirar ideias do papel com mais velocidade
Entre na comunidade com arquitetos, estudantes e entusiastas para explorar ferramentas e referências práticas.
Entrar na comunidade ArqGPT →O desenho de setores ainda não permite fixar larguras. A passagem precisa ser conferida com usuários, portas, móveis, equipamentos e exigências pertinentes. Evite transportar uma medida genérica para todos os espaços; o guia para analisar plantas de casas amplia essa leitura.
Apartamento existente: comece pelas condições que limitam a mudança
Registre estrutura, shafts, instalações, fachada, acessos e regras aplicáveis antes de propor uma nova distribuição. No diagrama, indique o que está confirmado e o que depende de levantamento. Mover um bloco “banheiro” no papel não demonstra que ele pode mudar de lugar na obra.
Quando a questão principal estiver nos móveis e nas passagens de um ambiente existente, consulte também os erros de layout que comprometem apartamentos pequenos. Setorização organiza as relações do conjunto; o teste de layout comprova como cada uso funciona no espaço disponível.
Sobrado: a escada participa de todos os fluxos
Não basta colocar “íntimo em cima e social embaixo”. Marque a escada e examine chegadas, mudanças de nível, transporte de objetos e acesso às atividades cotidianas. Se uma pessoa não puder utilizar a escada, quais funções continuarão acessíveis a ela?
A resposta pode exigir rever o programa e a distribuição entre pavimentos. O diagrama identifica a dependência, mas não dimensiona escadas nem comprova acessibilidade. Essas decisões pertencem ao projeto desenvolvido para os usuários e às exigências aplicáveis.
Mais repertório para você projetar, decorar e criar
Reunimos materiais, aulas e inspirações para quem quer desenvolver o olhar.
Acessar conteúdos gratuitos →Quando o diagrama está pronto para orientar a planta
O esquema cumpre sua função quando permite explicar as decisões e os pontos ainda abertos. Antes de avançar, confira:
- Atividades: todos os usos do programa aparecem, inclusive os compartilhados.
- Conexões: cada proximidade ou separação relevante tem uma justificativa.
- Acessos: as entradas desenhadas existem ou são alternativas claramente identificadas.
- Percursos: visita, morador e tarefas foram testados em situações simultâneas.
- Privacidade: vista, passagem e som foram tratados como condições distintas.
- Condições reais: lote, orientação, aberturas e restrições da edificação ainda serão confrontados com o esquema.
- Pendências: o que depende de levantamento ou avaliação técnica está registrado, sem aparência de aprovação.
O RIBA Plan of Work 2020 distingue preparação do programa, concepção e coordenação espacial. É uma referência internacional de processo, não uma norma brasileira. Para este estudo, essa distinção ajuda a não confundir uma relação desejada entre usos com uma solução espacial já compatibilizada.
Na passagem para a planta, o arquiteto confronta o arranjo com terreno, insolação, ventilação, iluminação, geometria, mobiliário, estrutura, instalações, orçamento e requisitos legais e técnicos vigentes. A melhor conexão no papel pode precisar mudar para atender a uma condição real. Preserve a justificativa da decisão e registre o motivo da revisão.
Perguntas frequentes sobre setorização residencial
Setorização é o mesmo que planta baixa?
Não. O diagrama mostra grupos e relações; a planta representa uma organização espacial com informações geométricas. Este exercício não tem escala, cotas ou solução construtiva e não pode ser usado para executar uma obra.
Toda casa precisa ter três setores separados por paredes?
Não. Social, íntimo e serviço são um ponto de partida para a análise. Os usos podem se sobrepor, desde que o projeto resolva atividades simultâneas, privacidade, circulação e demais requisitos do caso.
A cozinha sempre pertence ao setor de serviço?
Ela participa do preparo e pode participar da convivência. Descreva quem usa, se recebe visitas e como se relaciona com jantar, armazenamento e lavanderia. A classificação deve ajudar a decidir, não limitar o projeto a um rótulo.
Como evitar que a visita passe pelos quartos quando só há um banheiro?
Estude um acesso ao banheiro a partir de uma transição compartilhada, antes do limite dos dormitórios. É uma possibilidade, não uma receita. A planta precisa confirmar privacidade, espaço e o percurso dos próprios moradores.
Uma setorização útil permite explicar o caminho da rotina. Antes de escolher o formato da casa, compare quem chega, o que faz, por onde passa e o que precisa de proteção. Desenhe essas relações, teste os conflitos e só então desenvolva a proposta com as condições reais do projeto.
