Entender as camadas nos gráficos arquitetônicos é essencial para quem busca clareza e precisão nos desenhos. Vamos explorar esse universo.
O que são camadas em gráficos arquitetônicos?
As camadas em gráficos arquitetônicos são uma maneira de organizar e controlar a visibilidade dos elementos nos desenhos. Elas permitem que o arquiteto classifique diferentes tipos de informações de forma lógica. Isso facilita a comunicação com outros profissionais envolvidos no projeto, como engenheiros e contratantes.
A importância da organização das camadas
Uma boa organização das camadas é fundamental para garantir a eficiência no trabalho. Além de evitar confusões, distribuir elementos por camadas diferentes permite que os desenhos sejam visualizados de forma mais clara e compreensível. Por exemplo, ao separar estruturas de mobiliário, fiação elétrica e sistemas hidráulicos, o profissional pode interpretar rapidamente o que cada parte do desenho significa.
Hierarquia nas camadas
Cada camada deve ter uma hierarquia específica que estabelece sua importância relativa. Por exemplo, camadas que contêm informações críticas, como as estruturas portantes, devem ter um peso de caneta mais destacado. Já elementos menos significativos, como detalhes de acabamento, podem ter uma representação mais sutil. Essa técnica ajuda a transmitir urgentemente qual aspecto do projeto merece mais atenção.

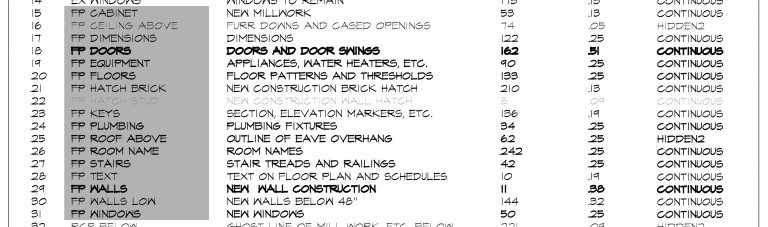

Nomeação das camadas

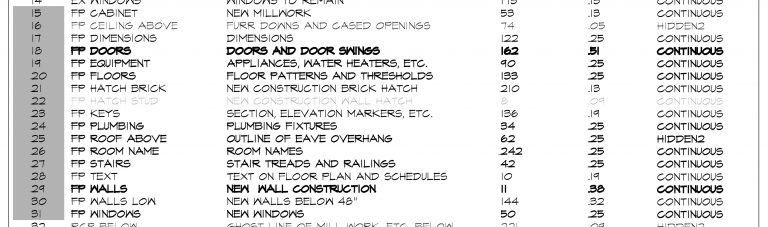

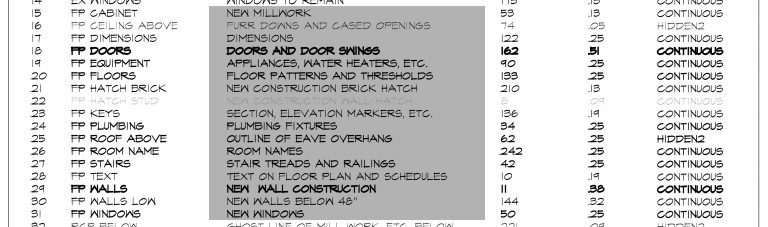

A maneira como as camadas são nomeadas desempenha um papel crucial na organização do trabalho. Usar um sistema consistente de nomes torna mais fácil localizar e modificar as camadas conforme necessário. Uma estratégia comum entre arquitetos é utilizar um prefixo para identificar grupos de camadas, como “FP” para “Floor Plan” ou “D” para “Detail”. Isso gera agilidade para o profissional no uso de comandos e ferramentas.
Peso e tipo de linha
Estabelecer o peso e o tipo de linha para cada camada é fundamental para a legibilidade do desenho. Cada camada deve ser atribuída a um peso que represente sua função dentro do projeto. Por exemplo, elementos estruturais devem aparecer mais destacados do que detalhes de acabamento. Isso impacta diretamente na interpretação do desenho ao ser impresso e ajudando a evitar erros durante a execução da obra.
Visualização de desenhos
Um desenho bem elaborado deve proporcionar uma visualização rápida e clara dos elementos presentes. As cores podem ser aliadas poderosas nesse processo. Através do uso de diferentes cores para cada camada, o arquiteto consegue rapidamente identificar se os elementos estão na camada correcta. Isso não só acelera o processo de trabalho, mas também reduz a chance de erros.
Exemplos práticos de camadas
Vamos dar um exemplo prático: ao desenhar uma janela, o arquiteto deve usar a camada “FP Windows” no plano e uma camada diferente na elevação. Isso permite que, cada vez que o elemento é visualizado em contextos diferentes, apareça claramente nos respectivos desenhos. Essa estratégia é especialmente útil para evitar confusões quando se trabalha em grandes projetos.
Desmistificando as camadas “x”
As camadas “x” são aquelas que permitem operações mais específicas, onde se desenha apenas pelo peso da linha e não pelo conteúdo em si. É uma opção prática quando se deseja desenhar diferentes representações sem confundir outros elementos nas camadas tradicionais. Isso simplifica a criação de detalhes técnicos, permitindo maior liberdade e mais opções de interpretação.

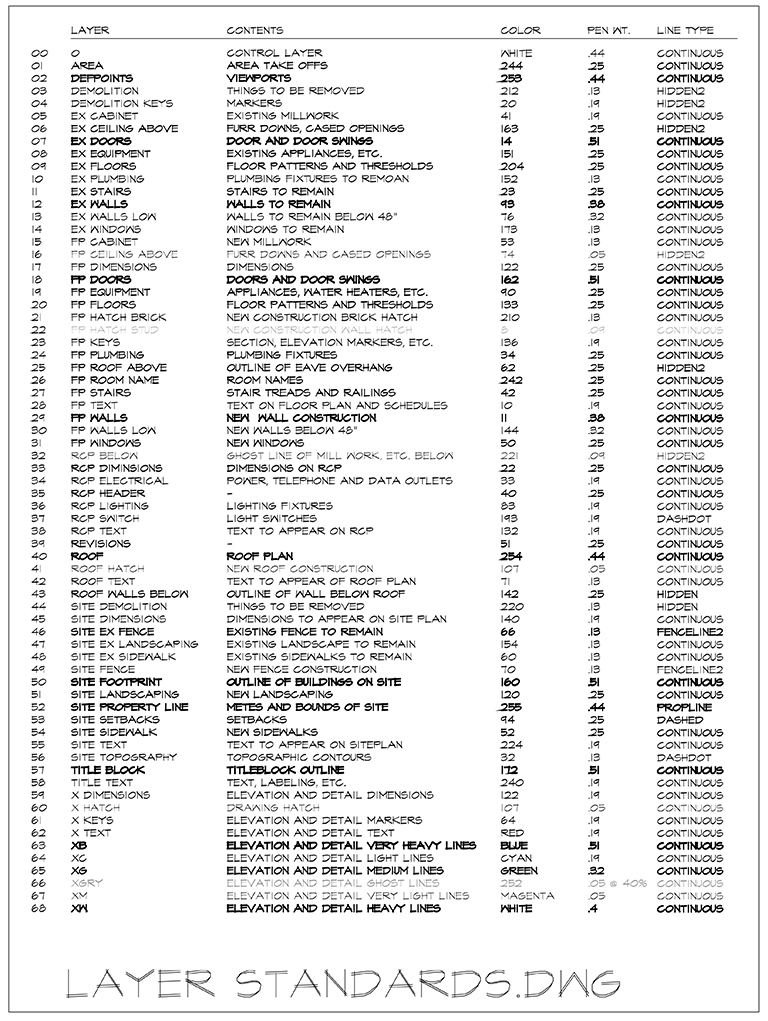

Tabela Resumo das Camadas em Gráficos Arquitetônicos
| Camada | Função | Peso de Caneta | Cor |
|---|---|---|---|
| FP Windows | Desenho de janelas | 0.25 | Azul |
| FP Equipamento | Elementos em planta | 0.25 | Vermelho |
| X Camadas | Detalhes Técnicos | 0.40 | Verde |
Considerações finais sobre o uso de camadas
Para se aprofundar mais sobre o tema, veja a minha recomendação sobre o tema deste artigo no vídeo a seguir abaixo:
Compreender e aplicar corretamente as camadas em gráficos arquitetônicos pode ser um divisor de águas na eficiência do trabalho do arquiteto. Um sistema bem elaborado melhora a descrição do projeto e facilita a comunicação entre os envolvidos na execução da obra.
O impacto das camadas na execução de projetos
Um bom gerenciamento das camadas resulta em desenhos mais claros e de fácil interpretação, reduzindo a necessidade de ajustes e retrabalhos. Isso, por sua vez, pode impactar positivamente o orçamento e o cronograma da obra. Portanto, investir tempo na organização e padronização das camadas é um passo essencial para o sucesso do projeto.
