Uma planta pode mostrar ambientes bem organizados e ainda esconder uma janela com altura incompatível ou uma passagem interrompida pela laje. O corte ajuda a descobrir essas relações antes que o desenho vire obra.
Cortes arquitetônicos são representações obtidas por planos que seccionam a edificação, normalmente verticais, para mostrar alturas, níveis e relações internas. Para escolher onde cortar, comece pela informação que precisa esclarecer. Neste guia, uma mesma casa hipotética aparece em planta e em duas seções, permitindo comparar o que cada posição revela.
O que você vai ver neste artigo
- Como escolher a posição e a direção dos cortes.
- O que muda entre longitudinal e transversal.
- Como ler duas seções do mesmo exemplo.
- O que conferir antes de emitir a prancha.
O que o corte revela
Imagine um plano atravessando a construção. Para formar a vista, considera-se retirada a parte entre o observador e esse plano. O desenho distingue aquilo que foi seccionado daquilo que continua visível além do corte. Essa distinção permite compreender paredes, pisos, cobertura, aberturas e espaços sem tratar tudo como se estivesse à mesma distância.
Planta, corte e fachada
A planta organiza relações horizontais. O corte esclarece relações verticais e o interior atravessado pelo plano. A fachada comunica a aparência externa daquela face. Os três desenhos se complementam e precisam representar as mesmas posições e alturas.
O corte ortogonal também não é uma perspectiva: suas linhas não convergem para pontos de fuga. Uma perspectiva seccionada pode complementar a apresentação, mas deve ser identificada como tal. Para começar pela leitura dos ambientes, veja o guia de planta baixa.
Escolha o que esclarecer
Comece pela pergunta
Antes de posicionar a linha, escreva o que precisa demonstrar: a altura de uma passagem, a relação entre dois pisos ou o encontro da cobertura com uma parede? Um corte útil atravessa ou expõe os elementos necessários para responder à pergunta. Uma posição apenas simétrica na prancha pode não oferecer essa informação.
Em um projeto com escada, a seção pode ajudar a conferir percurso, patamar, laje e espaço livre. Isso não significa que qualquer linha próxima à escada esclareça esses elementos. Confira onde passa o plano e o que fica visível. Dimensionamento e segurança da escada exigem verificações próprias.
Evite repetir informação
Duas seções quase iguais podem acrescentar menos informação que uma posição cuidadosamente escolhida. Compare o que cada uma demonstra. Volumes, desníveis e coberturas diferentes podem exigir outras seções e detalhes. Os dois cortes deste exercício são uma escolha didática, não uma afirmação de quantidade suficiente ou obrigatória para todo projeto.
Longitudinal ou transversal?
Em um volume alongado, costuma-se chamar longitudinal a seção no sentido do desenvolvimento principal, e transversal a que o atravessa. Em plantas articuladas ou sem eixo dominante, esses nomes podem esclarecer menos que uma identificação inequívoca na planta.
As letras A–A e B–B identificam seções do conjunto; não determinam, por si, qual é longitudinal ou transversal. Registre posição, direção de observação e identificação correspondente. Uma letra correta com uma seta invertida continua produzindo uma leitura errada.
Leia também as setas
A linha mostra por onde passa o plano. As setas informam para qual lado se olha. Ao inverter a observação, os elementos em vista podem mudar e a relação esquerda–direita deve acompanhar essa inversão. Não basta manter a seção antiga e trocar a seta.
A documentação oficial do AutoCAD Architecture explica como a linha define o plano de corte, incluindo desvios. É uma referência de funcionamento da ferramenta, não uma regra brasileira de apresentação de pranchas.
Um projeto, dois cortes

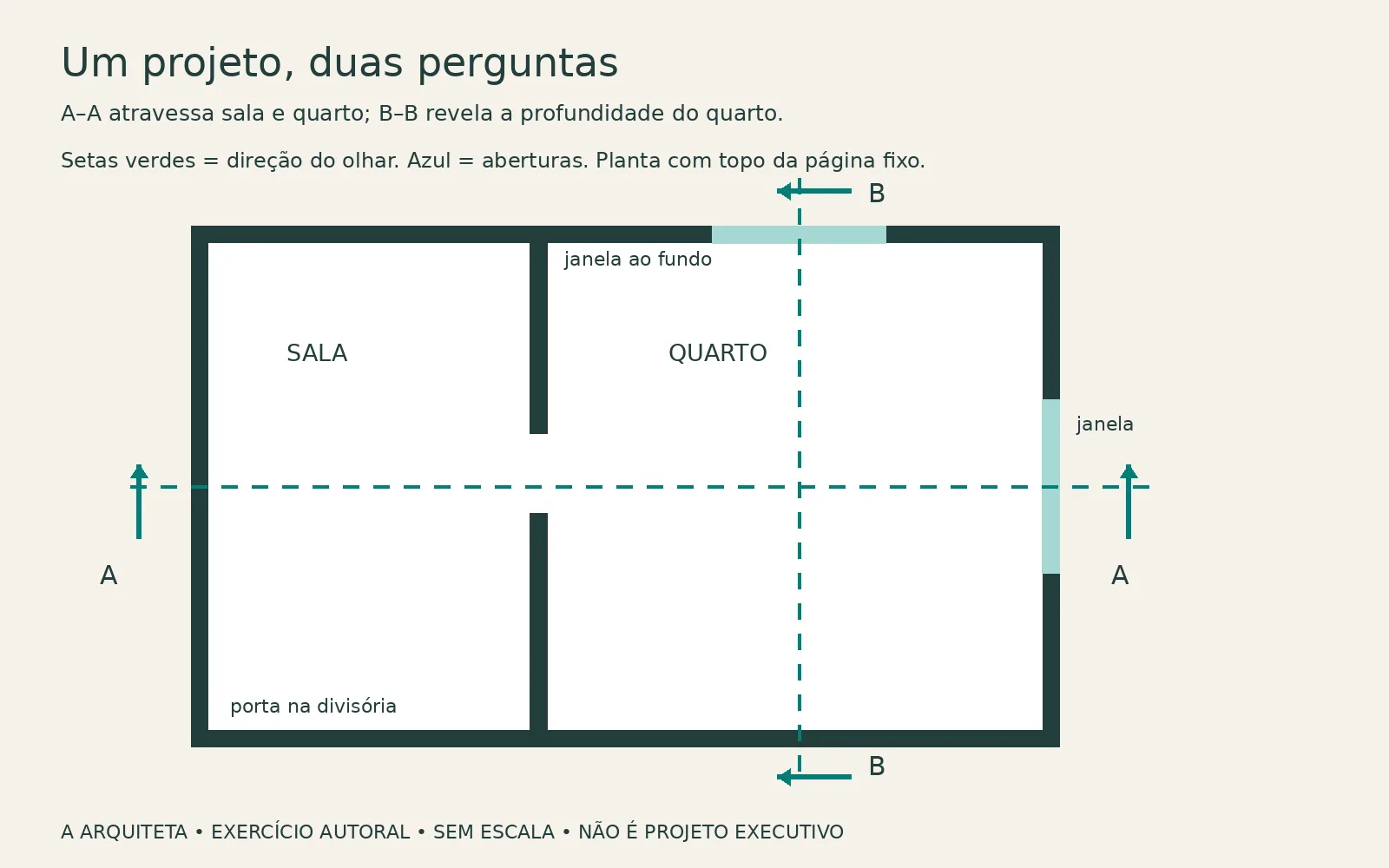

O exemplo autoral é um volume retangular simplificado, com sala à esquerda e quarto à direita. Há uma porta na divisória, uma janela na parede do fundo do quarto e outra na extremidade direita. Mobiliário, acesso externo, instalações, estrutura detalhada e solução completa de cobertura foram omitidos para concentrar a leitura nas seções. Não é uma planta pronta para construir.
Continue a conversa com a A Arquiteta
Escolha a comunidade que combina com seu momento e participe gratuitamente pelo WhatsApp.
A–A liga os ambientes

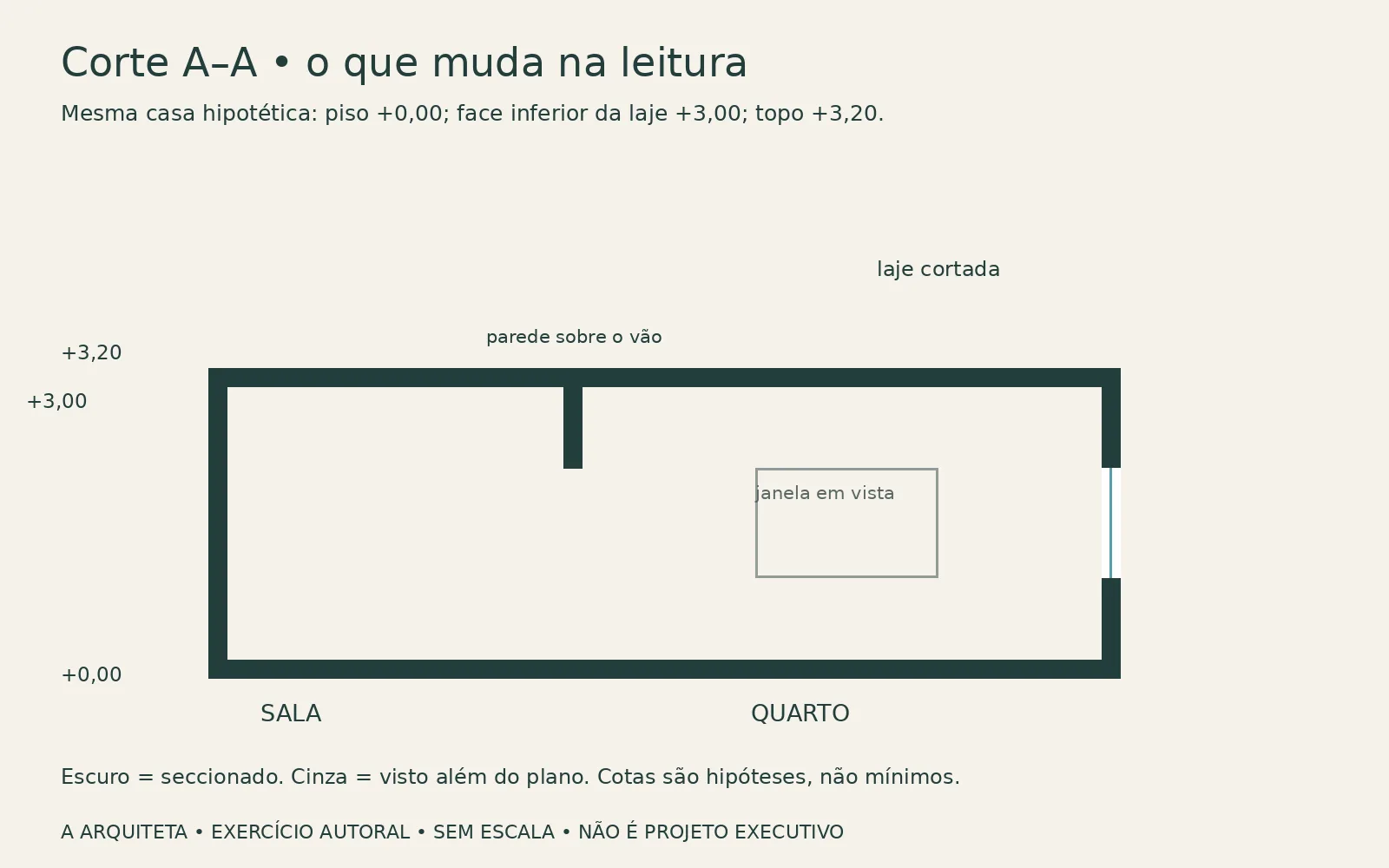

A–A atravessa sala, vão da porta na divisória e quarto. Na seção, a parede sobre a porta está cortada; o espaço do vão permanece aberto abaixo dela. A janela da extremidade direita também é interceptada. Já a janela na parede do fundo é vista além do plano e recebe traço mais discreto.
Essa seção mostra como o vão da divisória se relaciona com a altura interna e a laje. Não demonstra, sozinha, a profundidade do quarto nem todas as dimensões da janela do fundo. Essa limitação torna a segunda seção útil.
B–B atravessa o quarto

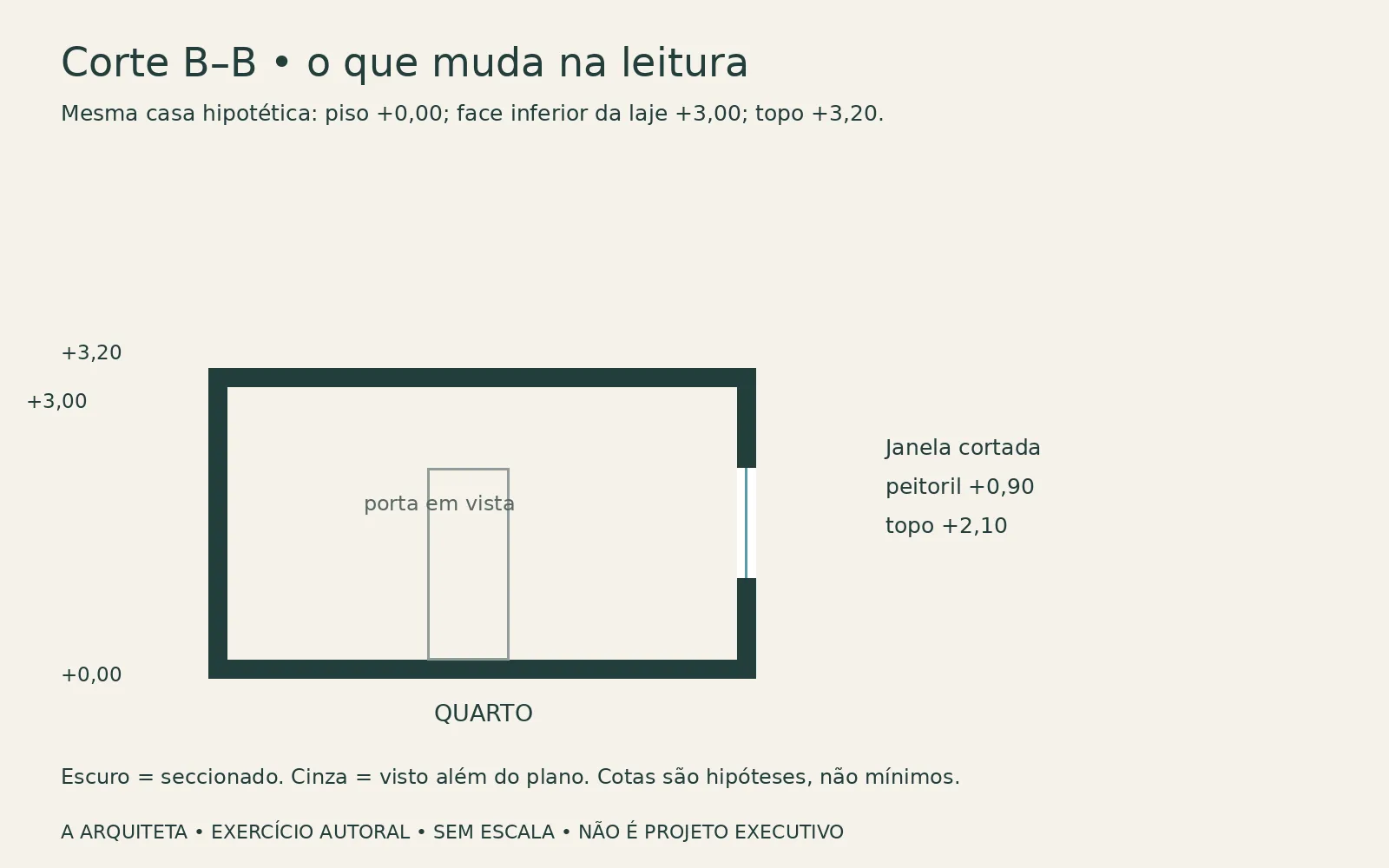

B–B passa pelo quarto e olha para a divisória à esquerda da planta. A porta aparece em vista ao fundo. A janela da parede superior da planta é interceptada e aparece na extremidade direita da seção. O quarto é o mesmo; mudaram o plano e a observação.
| Informação | A–A | B–B |
|---|---|---|
| Ambientes atravessados | Sala e quarto | Quarto |
| Porta da divisória | Plano passa pelo vão | Em vista ao fundo |
| Janela no fundo da planta | Em vista | Interceptada |
| Pergunta principal | Relação entre os ambientes e a passagem | Relação entre profundidade, porta e janela do quarto |
Níveis precisam conversar
Defina a referência
No exercício, o piso acabado é +0,00. A face inferior da laje está em +3,00 e seu topo em +3,20. A janela tem peitoril em +0,90 e topo do vão em +2,10. São hipóteses ilustrativas, em metros, e não mínimos normativos, recomendações universais ou dimensionamento da laje.
Com a mesma referência, o pé-direito entre piso acabado e face inferior da laje é 3,00 m. A diferença entre topo e face inferior é 0,20 m; a altura do vão da janela é 2,10 − 0,90 = 1,20 m. A leitura deixa de ser confiável se um desenho adotar piso bruto e outro acabado sem explicar a diferença.
Projete com mais clareza, repertório e segurança
Avance na arquitetura com uma formação prática para transformar ideias em projetos mais consistentes.
Conhecer Formação Arquitetura →Separe as alturas
Altura interna livre, altura entre pavimentos e cota de nível não são equivalentes. Um forro abaixo da laje pode reduzir o espaço livre; o pavimento superior depende também das camadas entre os pisos. Identifique quais superfícies cada medida relaciona.
Com escada, mezanino, terreno inclinado ou mudança de piso, explicite as referências e confira transições. O guia de mezanino aprofunda a distribuição da altura entre níveis. O corte representa essa decisão, sem substituir sua avaliação técnica.
Represente com hierarquia
Cortado não é visto
Estabeleça contraste entre elementos seccionados, contornos em vista, anotações e informações secundárias. No exemplo, escuro significa corte e cinza significa elemento visível além do plano. Essa é uma legenda didática, não uma tabela de penas normativas.
Use IA para tirar ideias do papel com mais velocidade
Entre na comunidade com arquitetos, estudantes e entusiastas para explorar ferramentas e referências práticas.
Entrar na comunidade ArqGPT →Tipos e espessuras de linha precisam atender à documentação adotada e permanecer legíveis no tamanho de saída. Uma hachura muito densa pode virar mancha; linhas finas podem desaparecer na redução. Confira o PDF e uma amostra no tamanho final antes de emitir o documento.
Detalhe quando necessário
Uma seção geral pode explicar o espaço e continuar insuficiente para especificar impermeabilização, fixação da esquadria ou encontro da cobertura. Use chamadas para detalhes identificados quando a escala geral não comportar a informação. Não acumule anotações até tornar a seção ilegível.
Para organizar etapa e conjunto documental, consulte nosso guia da NBR 6492. Antes de aplicar prescrições, confira a edição vigente e o texto integral no Catálogo oficial da ABNT, além das exigências do órgão e do projeto. Este artigo não reproduz cláusulas nem certifica atendimento normativo.
Mais repertório para você projetar, decorar e criar
Reunimos materiais, aulas e inspirações para quem quer desenvolver o olhar.
Acessar conteúdos gratuitos →Confira antes de emitir

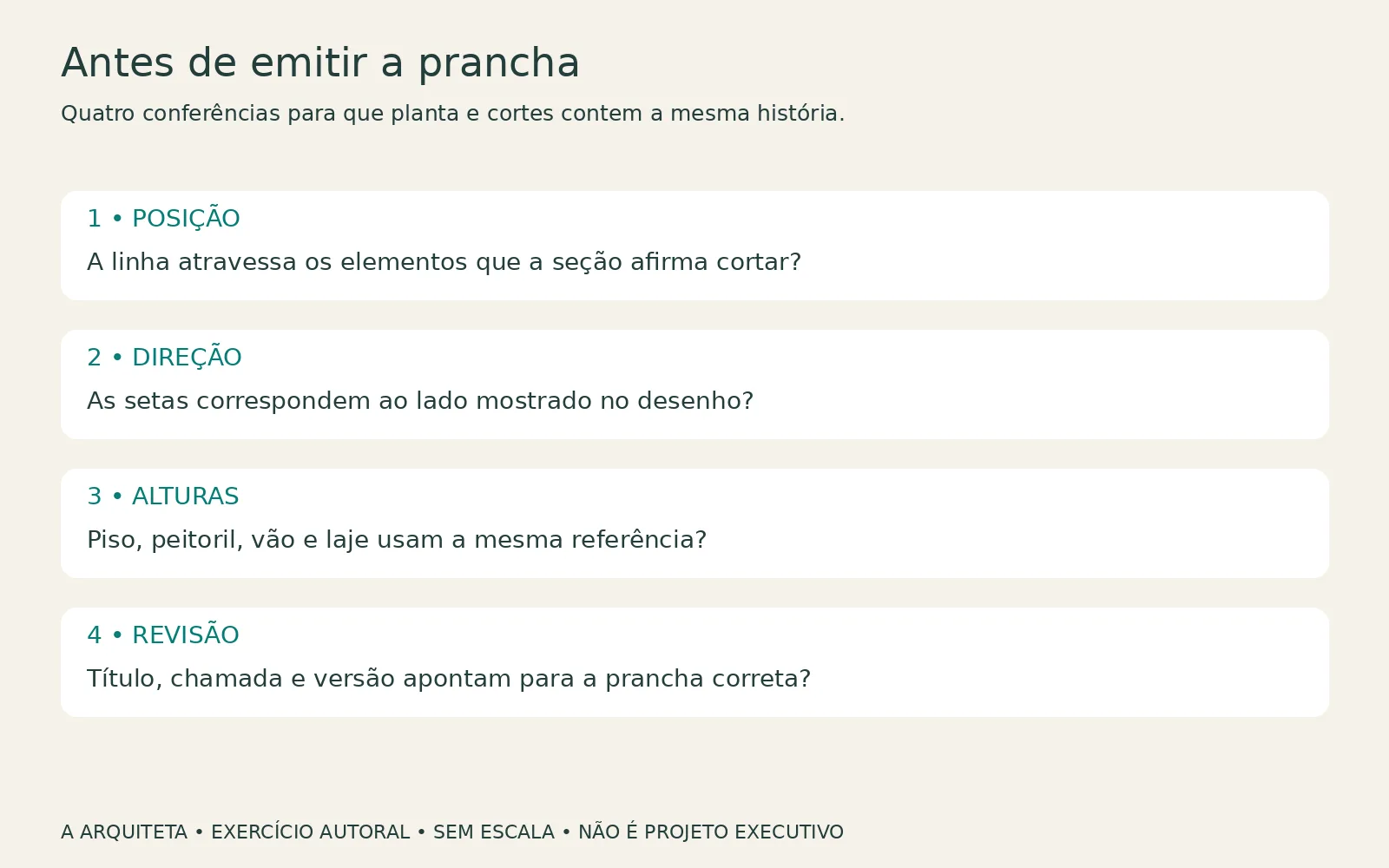

- Posição: percorra a linha na planta e confira quais elementos ela intercepta.
- Direção: confirme o lado observado e a ordem dos elementos na seção.
- Níveis: compare piso, peitoril, vão, forro e laje com a referência declarada.
- Correspondência: confronte aberturas e cobertura com plantas, fachadas e detalhes.
- Identificação: confira nome, escala, chamada, prancha e revisão.
- Saída: verifique legibilidade de textos, linhas e hachuras na emissão final.
Um erro para treinar
Imagine que a janela do fundo foi deslocada na planta e deixou de cruzar B–B, mas a seção permaneceu com o vão aberto na parede cortada. O erro está na correspondência geométrica. Atualize o plano ou a representação conforme a decisão real; não mude a janela apenas na seção para manter uma composição agradável.
Perguntas frequentes
Dois cortes sempre bastam?
Não se deve concluir isso pelo exercício. A quantidade precisa comunicar a solução e atender às exigências aplicáveis. Complexidade, níveis e coberturas podem exigir outras seções e detalhes.
A–A é sempre transversal?
Não. A identificação vincula linha e seção. Longitudinal ou transversal depende da orientação em relação à organização do projeto.
Posso desviar o plano?
Pode haver cortes com desvios para reunir informações relevantes. Indique claramente o percurso; não apresente uma linha reta enquanto combina planos diferentes sem explicação.
O software resolve tudo?
Não. Em CAD, a correspondência pode depender de atualizações manuais. Em BIM, modelo, visibilidade, limites da vista e anotações ainda exigem revisão. Confira o resultado em relação ao que se pretende documentar.
Um bom corte começa com uma pergunta e termina com a conferência entre documentos. Escolha a seção que revela a relação necessária, explique suas referências e confira se planta, vista e detalhe descrevem a mesma solução.
