Cotar desenhos no AutoCAD não precisa ser uma tortura, as configurações de cotas precisam e devem ser feitas somente uma vez e a partir daí salvas em seu arquivo que pode ser salvo como um arquivo modelo, ou seja, um template.

Neste artigo, mostrarei como configurar cotas comuns em seu desenho, e no final ainda te mostrarei como você também pode cotar os seus desenhos utilizando elementos anotativos.

As cotas anotativas vão lhe auxiliar a trabalhar o padrão de altura de cotas e textos em desenhos com diferentes escalas em uma mesma folha de impressão.

———— PUBLICIDADE ————

Uma das boas práticas na produção de desenhos no AutoCAD é JAMAIS ESCALAR desenhos, pois sabemos que, quando você escala um desenho, textos, cotas e tudo mais que nele estiver contido, vão sair das configurações padrões, inclusive de Norma, como a NBR 6492: REPRESENTAÇÃO DE PROJETOS DE ARQUITETURA.

como AutoCAD Desenho Arquitetônico - 6 Dicas de Boas Práticas!no autocad
AutoCAD Desenho Arquitetônico – 6 Dicas de Boas Práticas! Clique aqui para saber mais!

Como configurar cota no AutoCAD – Tutorial com Passo a passo!

1 — Como configurar cota no AutoCAD — Cotas Simples:

Como alterar a altura do texto de uma cota ou uma cota de chamada de detalhe em um desenho no AutoCAD?

———— PUBLICIDADE ————

A altura do texto da cota é controlada pela altura do texto definida na cota ou no estilo da chamada de detalhe, ela pode ser definida no estilo da cota/chamada de detalhe ou no estilo do texto.

Se a altura do texto não for alterada ou se estiver desabilitada,  ela precisará ser ajustada no estilo de texto usado pela cota. Zerando-se a altura no estilo de texto, a altura será definida no estilo da cota.

———— PUBLICIDADE ————

A — Alteração manual da altura da cota do AutoCAD:

  1. Selecione a cota.
  2. Abra a paleta Properties.

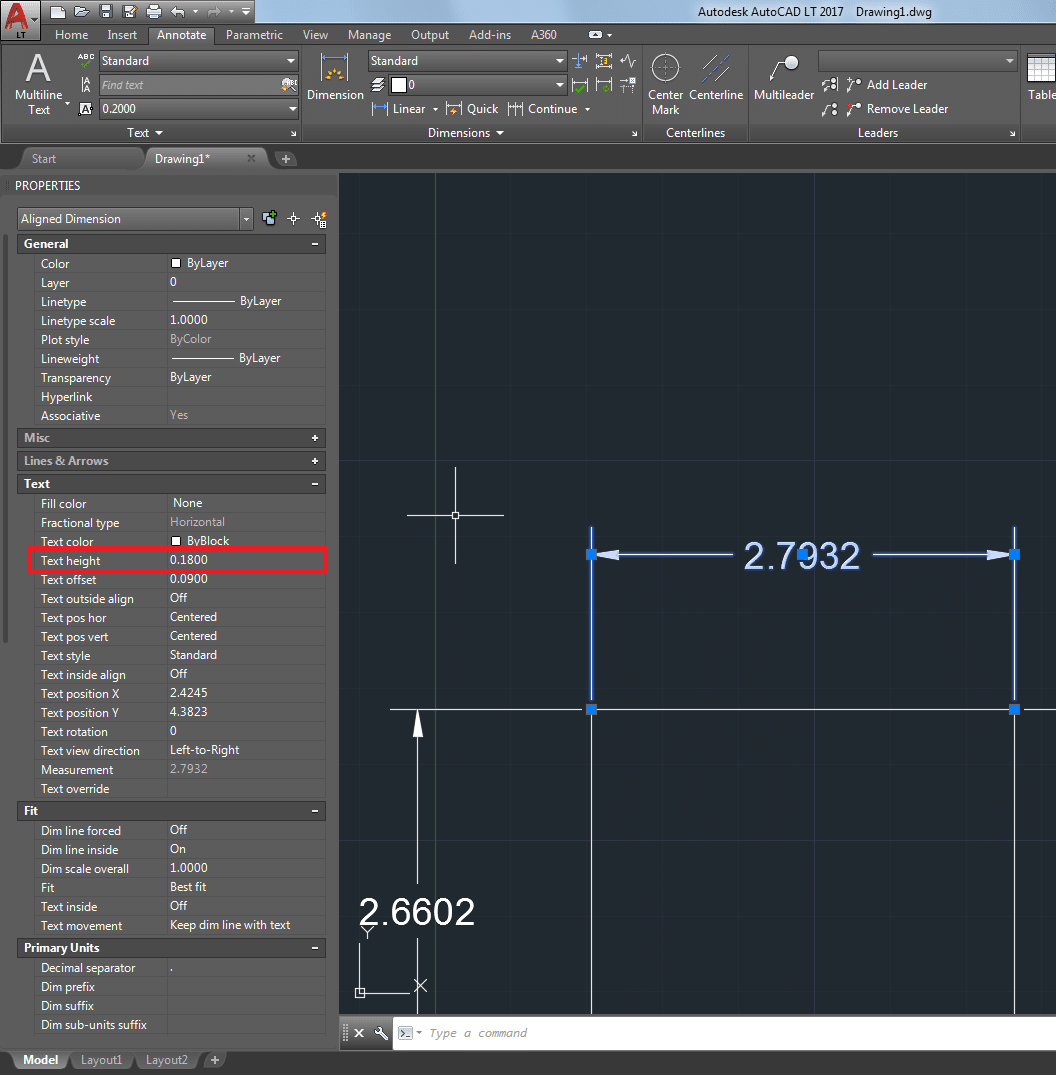

  3. Na seção Texto, altere a Altura do texto com o valor desejado:
Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

B — Alteração da altura do texto de todas as cotas em um desenho:

Para alterar a altura do texto de todas as cotas, edite o estilo de cota:

  1. Na linha de comando, digite ESTILOCOTA (ou ESTILOLINCHMULT), ou na guia Anotar da faixa de opções, no painel Cotas,

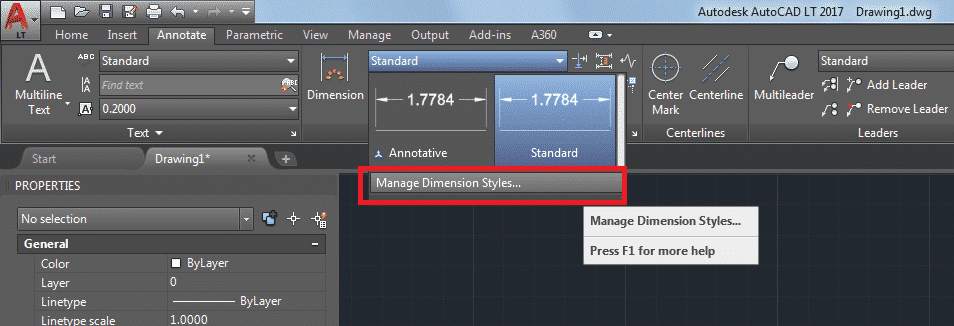

  2. Clique em Gerenciar estilos de cota para abrir o Gerenciador de estilos de cota (ou Gerenciador de estilos de linhas de chamada múltipla):
Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

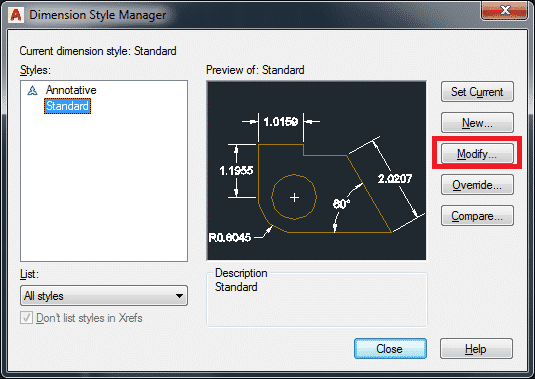

3. Selecione o estilo da cota (ou da chamada de detalhe) e clique em Modificar:

Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

4. Na guia Texto (ou Conteúdo, em um mleader), defina a altura de texto pretendida:

Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

5. O botão ao lado do menu Estilo de texto (destacado acima) pode ser usado para abrir a janela Estilo de texto para editar a altura no estilo de texto.

Como alternativa, fora do gerenciador de cotas ou de estilos de linha de chamada múltipla, use o comando ESTILO:

Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

C — Como alterar sistema métrico: Polegada para Metro:

Neste tópico você verá como alterar algumas das cotas para unidades métricas em um desenho que as utiliza em unidades imperiais:

Para implementar o dimensionamento duplo, crie um NOVO  estilo de cota e aplique-o àquelas que devem ser exibidas no sistema métrico.

As cotas atuais precisam ser exibidas no formato decimal. Esse exemplo mostra como converter em metros (m) cotas exibidas em polegadas.

  1. Na linha de comando, insira ESTILOCOTA;
  2. No Gerenciador de estilo de cota, clique em Novo;
  3. Na caixa de diálogo Novo estilo de cota, selecione um Nome, Início com estilo e selecione Usar para: todas as cotas. Clique em Continuar;
  4. Na guia Unidades primárias, insira m no Sufixo;
  5. Selecione Decimal no “formato das unidades”;
  6. Clique em OK;
  7. Fechar;
  8. As unidades mudaram do sistema imperial para o métrico.

Abra a seguir o Primary units, desmarque a opção Trailing.

A imagem abaixo mostra onde está localizada esta opção na caixa de diálogo Dimension Style.

Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

D — Como configuras casas decimais na cota:

Para adicionar 2 casas decimais após a vírgula basta:

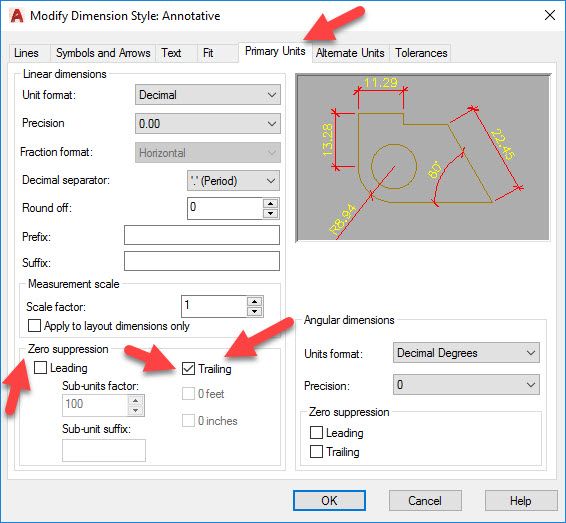

  1. Acesse o Dimension Style, e selecionar o seu estilo de cota, e clicar em Modify;
  2. Após alterar as opções conforme indicado abaixo:
Como configurar cota no AutoCAD - Tutorial com Passo a passo!
Como configurar cota no AutoCAD – Tutorial com Passo a passo!

2 — Como cotar no AutoCAD — Elementos Anotativos:

A minha dica para não se perder ao utilizar o anotative é criar um método de trabalho lógico e racional.

Confira no artigo a seguir as dicas de como cotar utilizando elementos anotativos:

Como cotar no AutoCAD
Como cotar no AutoCAD utilizando elementos anotativos – Clique para saber mais!

 3 — Como salvar Template no AutoCAD – Salve suas configurações de cota!

Padrão de layers, estilos de cotas, estilos de linhas, configuração de escalas, hachuras, notas de projeto, quadro de iluminação e ventilação, quadro de esquadrias e etc, não precisam ser configurados a cada novo desenho.

O que você provavelmente talvez não sabe é que você pode ter as suas próprias informações de padrão salvas em um arquivo novo como se fosse do AutoCAD direto no programa sem haver necessidade de você copiar trechos do seu projeto para o seu novo arquivo.

TEMPLATE AutoCAD - Aprenda a desenvolver o seu!

Para saber mais sobre como salvar seu template pessoal Clique aqui!

Fonte: Passo a passo como configurar cotas no AutoCAD por Autodesk
